Instrukcja obsługi przełącznika KVM ATEN CS22U
Szybki przewodnik instalacji i obsługi przełącznika KVM ATEN CS22U. Dowiedz się, jak podłączyć monitor, klawiaturę i mysz oraz skonfigurować urządzenia.
Źródłowy PDF: English · opis: polski
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Przełącznik CS22U pozwala na obsługę dwóch komputerów za pomocą jednego zestawu monitora, klawiatury i myszy USB. str. 1
Najważniejsze czynności
- Podłącz urządzenia peryferyjne do przełącznika, a następnie kable KVM do komputerów. str. 5
Pierwsze uruchomienie
- Wyłącz urządzenia, podłącz peryferia do CS22U, podłącz kable KVM do komputerów, ustaw przełącznik zdalny, włącz komputery. str. 5
Pokaż 1 kolejne odpowiedzi Pokaż mniej
Gdzie szukać w PDF
- Wymagania systemowe str. 3
- Instalacja sprzętu str. 4, 5
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji

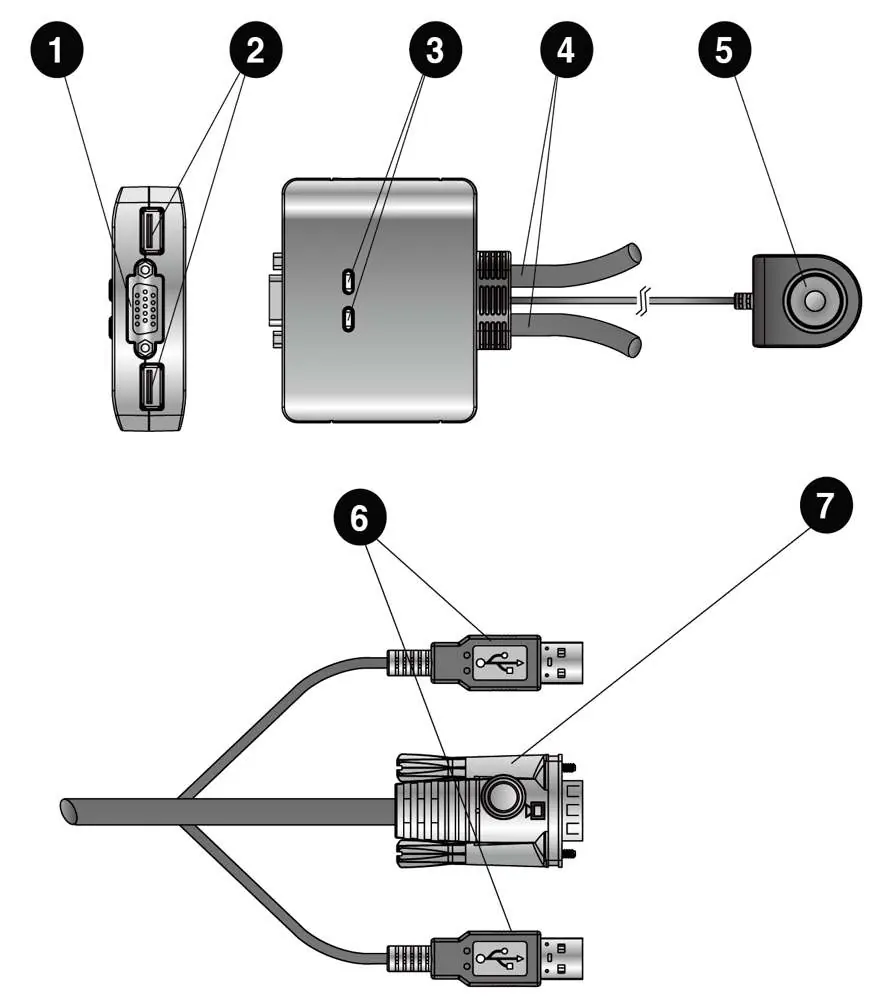

Przełącznik KVM ATEN CS22U umożliwia sterowanie dwoma komputerami za pomocą jednego zestawu konsoli, składającego się z monitora, klawiatury i myszy USB. Urządzenie jest wyposażone w zdalny przełącznik portów, co ułatwia przełączanie między komputerami z poziomu biurka.
Wymagania systemowe
Konsola
- Monitor obsługujący rozdzielczości VGA, SVGA, XGA, SXGA lub Multisync.
- Klawiatura USB.
- Mysz USB.
Komputery
- Port wideo VGA, SVGA, XGA, SXGA lub Multisync.
- Porty USB typu A.

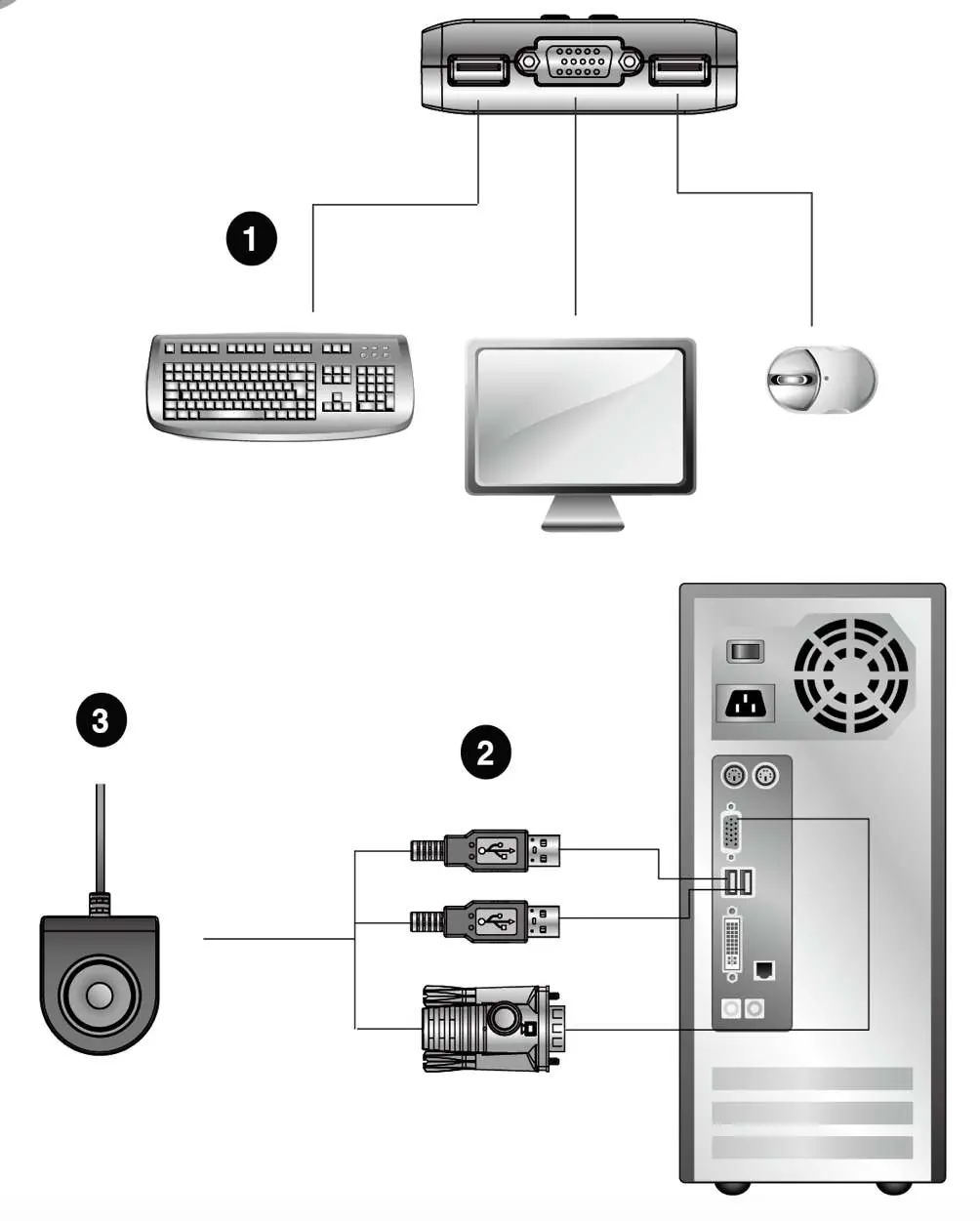

Instalacja sprzętu
- Wyłącz wszystkie komputery i urządzenia peryferyjne przed rozpoczęciem instalacji.
- Podłącz klawiaturę, monitor i mysz do odpowiednich portów na przełączniku CS22U. Porty klawiatury i myszy są oznaczone ikonami.
- Podłącz złącza USB i wideo kabli KVM do odpowiednich portów w komputerach, które chcesz obsługiwać.
- Umieść przełącznik zdalny w dogodnym miejscu na biurku.
- Włącz zasilanie komputerów.
Bezpieczeństwo
Aby zapobiec uszkodzeniom spowodowanym przepięciami lub elektrycznością statyczną, upewnij się, że wszystkie podłączone urządzenia są prawidłowo uziemione.
Praktyczna pomoc
Typowe problemy
Upewnij się, że wszystkie urządzenia są prawidłowo uziemione i zasilanie komputerów zostało włączone dopiero po poprawnym podłączeniu kabli KVM.
Przed użyciem
- Wyłącz wszystkie komputery i urządzenia peryferyjne.
- Sprawdź, czy monitor obsługuje wymaganą rozdzielczość.
- Upewnij się, że masz wolne porty USB typu A w komputerach.
- Przygotuj miejsce na biurku na przełącznik zdalny.
