Instrukcja modyfikacji baterii konsoli AtGames Sega Genesis Portable

Najważniejsze informacje o modyfikacji

Niniejszy dokument opisuje proces wymiany standardowej baterii w konsoli AtGames Sega Genesis Portable na akumulator o pojemności 1500mAh. Modyfikacja pozwala na wydłużenie czasu pracy urządzenia do ponad 6 godzin. Proces wymaga umiejętności manualnych, precyzyjnego cięcia taśm typu ribbon cable oraz zabezpieczenia połączeń.

Ostrzeżenia dotyczące bezpieczeństwa

• Modyfikacja ogniw litowo-jonowych wiąże się z ryzykiem. Nieprawidłowe wykonanie może prowadzić do puchnięcia, wycieku lub wybuchu baterii.
• Należy unikać zwarć. Każde połączenie musi być dokładnie zabezpieczone.
• Taśma ribbon cable jest krucha; należy obchodzić się z nią ostrożnie, aby uniknąć pęknięć.
• W przypadku uszkodzenia taśmy lub przerwania ścieżek, należy rozpocząć proces od nowa.

Wymagane materiały i narzędzia

• Akumulator litowo-jonowy typu NP-60 (1500mAh).
• Taśma typu ribbon cable (można pozyskać ze starej drukarki).
• Ostry nóż typu exacto.
• Przezroczysta taśma klejąca (scotch tape).
• Lupa lub dobre oświetlenie (zalecane).

Instrukcja modyfikacji krok po kroku

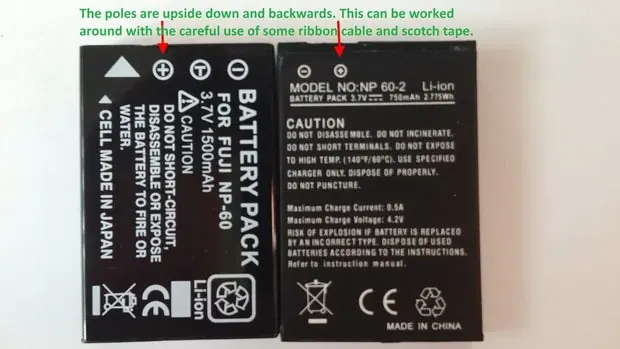

Krok 1: Dobór baterii

Znajdź baterię typu NP-60 o pojemności 1500mAh. Należy pamiętać, że polaryzacja styków może być odwrócona w stosunku do oryginału, co wymaga zastosowania taśmy ribbon cable jako mostka.

Krok 2: Przygotowanie przewodów

Pozyskaj taśmę ribbon cable. Najlepiej sprawdzają się odcinki z nieuszkodzonymi końcami, co ułatwia pracę z odsłoniętymi stykami.

Krok 3: Cięcie taśmy

Przytnij taśmę tak, aby pasowała do styków baterii. Należy wykonać nacięcia, które pozwolą na dopasowanie taśmy do styków, jednocześnie minimalizując ryzyko zwarcia. Zachowaj szczególną ostrożność przy usuwaniu izolacji.

Krok 4: Podłączenie do styków

Umieść przygotowane końcówki taśmy na stykach baterii. Taśma powinna ciasno przylegać do plastikowej obudowy wokół styków. Nie jest wymagane lutowanie. Zabezpiecz całość przezroczystą taśmą klejącą.

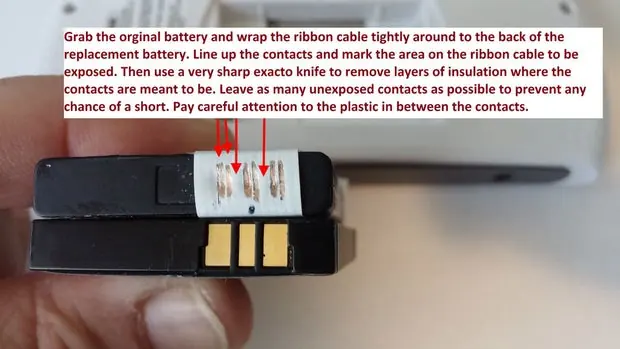

Krok 5: Dopasowanie i izolacja

Owiń taśmę wokół baterii, aby dopasować ją do styków konsoli. Zaznacz miejsca, które wymagają odsłonięcia izolacji, aby zapewnić kontakt elektryczny. Usuń warstwy izolacji bardzo ostrożnie, aby nie uszkodzić przewodów.

Krok 6: Finalizacja połączeń

Upewnij się, że odsłonięte styki taśmy pokrywają się z terminalami konsoli. Zabezpiecz wszystko taśmą klejącą, uważając, aby nie naprężać zbyt mocno taśmy, gdyż nie jest ona elastyczna.

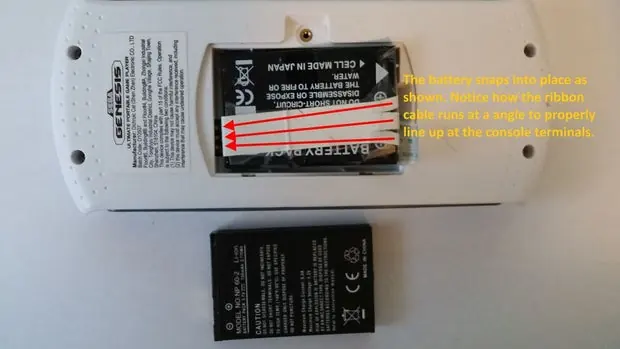

Krok 7: Montaż w konsoli

Umieść baterię w komorze. Taśma powinna być ułożona pod kątem, aby zapewnić prawidłowy kontakt ze stykami konsoli. Odpowiednie ułożenie taśmy może również pomóc w stabilnym osadzeniu baterii wewnątrz urządzenia.

Krok 8: Testowanie

Po zabezpieczeniu wszystkich elementów, włącz konsolę. Jeśli modyfikacja została wykonana poprawnie, urządzenie powinno działać znacznie dłużej niż na oryginalnej baterii.
