Audi Rear Final Drive 0BF/0BE Sport Differential Repair Manual
Instrukcja serwisowa dla tylnego mechanizmu różnicowego typu Sport Differential (0BF/0BE) w modelach Audi A4, A5, A6, A7 oraz A8. Zawiera dane techniczne, procedury demontażu, montażu, wymiany uszczelnień oraz obsługi układu hydraulicznego.
Spis treści
Obrazy z instrukcji
Przejdź do miejsca w treściOpis produktu i zastosowanie
Niniejsza instrukcja dotyczy tylnego mechanizmu różnicowego typu Sport Differential o oznaczeniach 0BF oraz 0BE. Mechanizm 0BF jest stosowany w szerokiej gamie modeli Audi, w tym A4 (od 2008), A5 (Coupé, Sportback, Cabriolet), A6 (od 2011), A7 (od 2011) oraz A8 (od 2010). Wersja 0BE jest ulepszonym wariantem stosowanym wyłącznie w modelu Audi A8 z silnikiem V8 TDI.
Bezpieczeństwo i informacje ogólne
Prace przy mechanizmie różnicowym wymagają zachowania najwyższej czystości oraz stosowania odpowiednich narzędzi specjalistycznych. Ze względu na skomplikowaną budowę układu hydraulicznego, wszelkie naprawy powinny być wykonywane przez wykwalifikowany personel. Należy bezwzględnie przestrzegać procedur bezpieczeństwa, w tym dotyczących pracy pod podniesionym pojazdem oraz obsługi płynów eksploatacyjnych.
Obsługa i konserwacja
Mechanizm różnicowy 0BF/0BE posiada oddzielne komory dla oleju przekładniowego oraz płynu ATF (dla układu hydraulicznego). W większości przypadków producent nie przewiduje interwałów wymiany oleju, z wyjątkiem modelu RS5. W przypadku wycieków konieczna jest natychmiastowa naprawa uszczelnień. Podczas wymiany komponentów elektronicznych, takich jak moduł sterujący J492 czy czujniki ciśnienia/temperatury, wymagana jest adaptacja za pomocą testera diagnostycznego.
Demontaż i montaż
Instrukcja szczegółowo opisuje procedury demontażu wału napędowego oraz całego mechanizmu różnicowego. Kluczowe jest oznaczenie wzajemnego położenia elementów przed demontażem, aby uniknąć niewyważenia układu. Podczas montażu należy stosować nowe śruby samoblokujące oraz przestrzegać określonych momentów dokręcania. W przypadku wymiany uszczelnień wału, należy zwrócić uwagę na prawidłowe osadzenie pierścieni oraz użycie odpowiednich smarów montażowych.
Diagnostyka i usterki
Wszelkie nieprawidłowości w działaniu mechanizmu różnicowego, w tym hałasy lub wibracje, powinny być diagnozowane poprzez sprawdzenie napięcia łożyska pośredniego oraz poprawności adaptacji modułu sterującego. Po każdej ingerencji w układ hydrauliczny lub elektryczny konieczne jest przeprowadzenie procedury sprawdzającej za pomocą testera diagnostycznego, aby zapewnić prawidłowe działanie systemu Sport Differential.
Informacje o producencie
Audi AG
Praktyczna pomoc
Typowe problemy
Naprawić nieszczelności na powierzchniach uszczelniających lub wymienić uszczelki. Jeśli wyciek jest nieusuwalny, wymienić cały mechanizm.
Sprawdzić napięcie łożyska pośredniego przed wymianą wału. Upewnić się, że oznaczenia kolorystyczne na wale i mechanizmie są w jednej linii.
Wymieniać czujniki pojedynczo i adaptować każdy z nich za pomocą testera diagnostycznego, aby uniknąć błędnej interpretacji wymiany całego mechanizmu.
Przed użyciem
- Sprawdzić poziom oleju przekładniowego i ATF zgodnie z tabelami pojemności.
- Upewnić się, że pojazd znajduje się na równym podłożu.
- Sprawdzić, czy wszystkie śruby samoblokujące są nowe.
- Wyczyścić gwinty otworów montażowych przed wkręceniem nowych śrub.
- Upewnić się, że narzędzia specjalistyczne (np. T10172) są gotowe do użycia.
- Sprawdzić, czy temperatura oleju podczas sprawdzania poziomu mieści się w zakresie 10-60°C.
Parametry w praktyce
- Średnica kołnierza wału
- Standardowo 75.5 mm dla większości modeli, 68 mm dla wersji 0BE.
- Moment dokręcania śrub wału
- 30 Nm + 90 stopni dodatkowego obrotu w trzech krokach.
- Moment dokręcania korków spustowych
- 15 Nm dla korków ATF i oleju przekładniowego.
Ilustracje i schematy

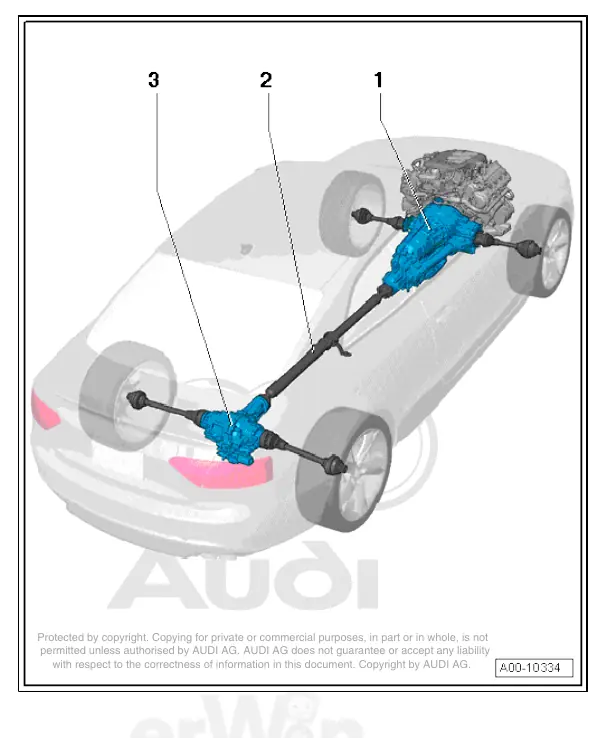

- Schemat układu napędowego: transmisja, wał, tylny mechanizm różnicowy.

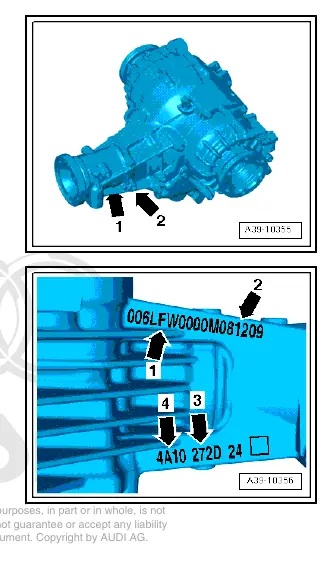

- Rysunki techniczne rozmieszczenia czujników i zaworów na obudowie mechanizmu.

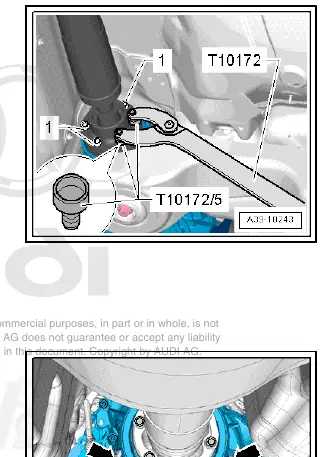

- Diagramy procedur demontażu wału z użyciem narzędzi blokujących T10172.
- Schematy napełniania układu hydraulicznego przy użyciu urządzenia VAS6291.
Zgodność modelu
- Mechanizm 0BF stosowany w A4, A5, A6, A7, A8 (od 2008-2011).
- Mechanizm 0BE dedykowany wyłącznie dla Audi A8 z silnikiem V8 TDI.
- Wymiana oleju wymagana tylko w modelu RS5, w pozostałych brak interwału.
