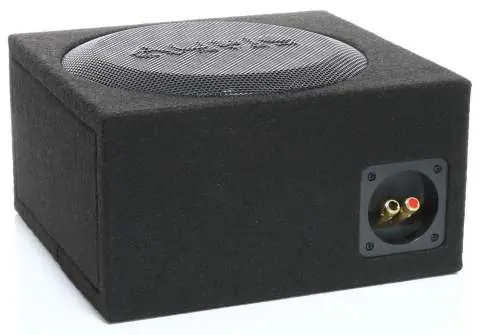

Instrukcja obsługi subwoofera Audio System M 10-D4 GDF
Szybki przewodnik po instalacji i podłączeniu subwoofera Audio System M 10-D4 GDF. Dowiedz się, jak bezpiecznie zamontować urządzenie, podłączyć wzmacniacz i zadbać o prawidłową polaryzację.
Spis treści
Obrazy z instrukcji
Przejdź do miejsca w treściNajważniejsze informacje z instrukcji
Niniejsza instrukcja dotyczy subwoofera Audio System M 10-D4 GDF. Dokument zawiera kluczowe wytyczne dotyczące bezpiecznego montażu w pojeździe oraz poprawnego podłączenia elektrycznego. Przed przystąpieniem do instalacji należy bezwzględnie odłączyć ujemny biegun akumulatora samochodowego, aby uniknąć zwarć.
Montaż i instalacja
Subwoofer powinien być zamontowany w sposób stabilny i płaski. Producent zaleca korzystanie z oryginalnych miejsc montażowych w pojeździe. Do bezpiecznego zamocowania subwoofera w pojeździe należy użyć dołączonego zestawu montażowego SUBFRAME MOUNTING KIT.
- Podczas prowadzenia kabli należy unikać ostrych krawędzi oraz miejsc, w których przewody mogłyby zostać przygniecione.
- Podczas demontażu elementów tapicerki należy zachować ostrożność, aby nie uszkodzić plastikowych zaczepów.
- Zaleca się profesjonalny montaż w wyspecjalizowanym warsztacie car-audio.
Podłączenie
W przypadku wersji ACTIVE należy zapoznać się z instrukcją obsługi dedykowanego wzmacniacza (M-400.1 MD lub CO-220.1). Jeśli używany jest zewnętrzny wzmacniacz, należy podłączyć go do terminala subwoofera, zwracając szczególną uwagę na zachowanie poprawnej polaryzacji (+/-).
Dane techniczne
- Model: M 10 EVO 2-D4 GDF
- Moc: 400/300 W
- Impedancja: 2 Ohm (wewnętrznie 2x 4 Ohm)
- Wymiary: 310 x 285 x 164 mm
- Waga: 8,8 kg
- Objętość obudowy: 10,5 litra
Bezpieczeństwo
Używanie systemów audio o wysokiej mocy może ograniczać zdolność kierowcy do słyszenia dźwięków otoczenia, co może stanowić zagrożenie w ruchu drogowym. Producent nie ponosi odpowiedzialności za uszkodzenia słuchu, ciała lub mienia wynikające z niewłaściwego użytkowania produktu.
Praktyczna pomoc
Typowe problemy
Upewnij się, że kable nie są przygniecione i nie przebiegają przez ostre krawędzie. Sprawdź poprawność polaryzacji wszystkich połączeń.
Zachowaj szczególną ostrożność podczas demontażu paneli; w razie uszkodzenia zaczepy należy wymienić na nowe.
Sprawdź polaryzację subwoofera względem głośników średnio/niskotonowych. Można to zweryfikować poprzez odsłuch lub pomiar.
Przed użyciem
- Odłącz ujemny biegun (-) akumulatora przed rozpoczęciem prac.
- Upewnij się, że posiadasz dowód zakupu (wymagany do gwarancji).
- Sprawdź, czy zestaw zawiera SUBFRAME MOUNTING KIT.
- W przypadku wersji ACTIVE przygotuj instrukcję wzmacniacza M-400.1 MD lub CO-220.1.
- Zaplanuj stabilne miejsce montażu subwoofera.
Parametry w praktyce
- Impedancja 2 Ohm
- Wartość obciążenia elektrycznego; subwoofer posiada wewnętrznie dwie cewki po 4 Ohm.
- Objętość 10,5 litra
- Pojemność zamkniętej obudowy subwoofera, kluczowa dla charakterystyki basu.
Ilustracje i schematy

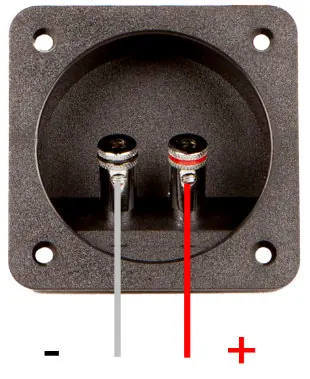

- Terminal połączeniowy posiada wyraźne oznaczenia plus (+) i minus (-).
- Czerwony terminal odpowiada za biegun dodatni (+), czarny za ujemny (-).
Zgodność modelu
- Wersja ACTIVE wymaga dedykowanych wzmacniaczy: M-400.1 MD lub CO-220.1.
- Zalecane akcesoria: maty wygłuszające ALUBUTYL, zestawy DOORKIT, kable głośnikowe Z-(T)SC oraz pierścienie ochronne MBR.
