Instrukcja obsługi pilota 5-kanałowego Automate 003B9ACA50

Szybki przewodnik po konfiguracji i obsłudze 5-kanałowego pilota Automate 003B9ACA50. Dowiedz się, jak parować silniki, ustawiać limity krańcowe, zarządzać baterią i blokować pilota.

Spis treści

Obrazy z instrukcji

Przejdź do miejsca w treści

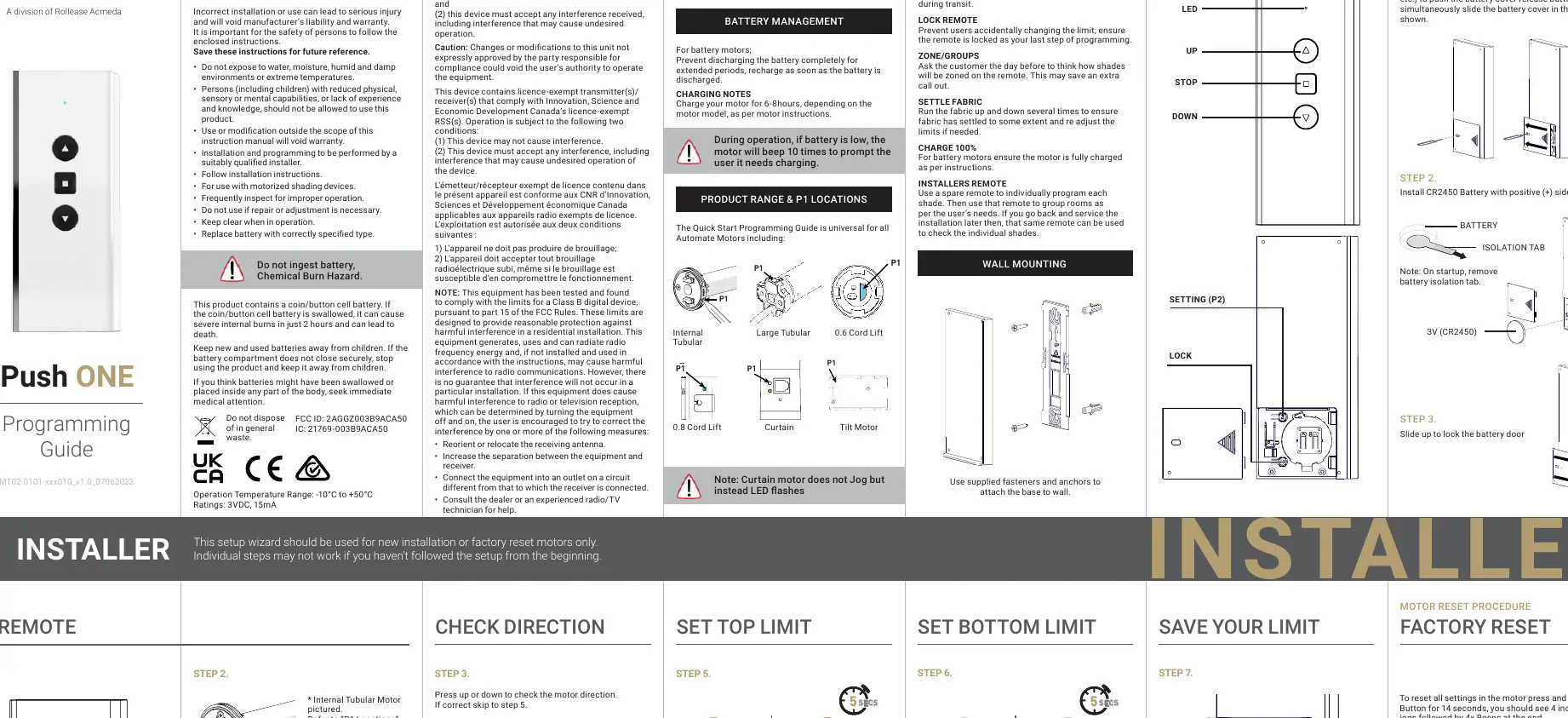

Pilot Automate Push ONE Strona 1 Instrukcja wymiany baterii CR2450 w pilocie, obejmująca wysunięcie pokrywy, usunięcie paska izolacyjnego oraz prawidłowe umieszczenie baterii. Strona 1

Najważniejsze informacje z instrukcji

Niniejszy dokument zawiera instrukcje programowania i obsługi 5-kanałowego pilota Automate. Jest przeznaczony dla instalatorów oraz użytkowników końcowych. Kluczowe czynności obejmują parowanie pilota z silnikiem, ustawianie górnych i dolnych limitów pracy rolety oraz zabezpieczanie ustawień poprzez blokadę pilota.

Opis urządzenia

Pilot posiada trzy główne przyciski sterujące: GÓRA (strzałka w górę), STOP (kwadrat) oraz DÓŁ (strzałka w dół). Z tyłu urządzenia znajduje się przycisk ustawień (P2) oraz przycisk blokady (LOCK). Dioda LED sygnalizuje status operacji.

Pilot Automate Push ONE
Pilot Automate Push ONE

Wymiana baterii

Instrukcja wymiany baterii CR2450 w pilocie, obejmująca wysunięcie pokrywy, usunięcie paska izolacyjnego oraz prawidłowe umieszczenie baterii.
Instrukcja wymiany baterii CR2450 w pilocie, obejmująca wysunięcie pokrywy, usunięcie paska izolacyjnego oraz prawidłowe umieszczenie baterii.
  1. Użyj narzędzia (np. szpilki do karty SIM), aby nacisnąć przycisk zwalniający pokrywę baterii.
  2. Wsuń pokrywę, aby ją otworzyć.
  3. Zainstaluj baterię CR2450 stroną dodatnią (+) skierowaną do góry.
  4. Wsuń pokrywę z powrotem, aby ją zablokować.
  5. Pamiętaj o usunięciu paska izolacyjnego przy pierwszym uruchomieniu.

Pierwsze uruchomienie i parowanie

Aby sparować pilota z silnikiem:

  • Naciśnij przycisk P1 na silniku przez 2 sekundy, aż silnik zareaguje (ruch/dźwięk).
  • W ciągu 4 sekund naciśnij i przytrzymaj przycisk STOP na pilocie przez 3 sekundy.
  • Silnik potwierdzi parowanie ruchem (jog) i sygnałem dźwiękowym.

Ustawianie limitów pracy

Ustawianie górnego limitu:

  1. Ustaw roletę w żądanej pozycji górnej za pomocą przycisku GÓRA.
  2. Naciśnij i przytrzymaj jednocześnie przyciski GÓRA i STOP przez 5 sekund, aż silnik zareaguje.

Ustawianie dolnego limitu:

  1. Ustaw roletę w żądanej pozycji dolnej za pomocą przycisku DÓŁ.
  2. Naciśnij i przytrzymaj jednocześnie przyciski DÓŁ i STOP przez 5 sekund, aż silnik zareaguje.

Zmiana kierunku obrotów silnika

Jeśli kierunek ruchu rolety jest odwrotny, naciśnij i przytrzymaj jednocześnie przyciski GÓRA i DÓŁ przez 5 sekund, aż silnik wykona ruch (jog). Uwaga: tę operację można wykonać tylko podczas wstępnej konfiguracji.

Blokada i odblokowanie pilota

  • Blokada: Naciśnij przycisk LOCK na 6 sekund, aż dioda LED zaświeci się światłem ciągłym.
  • Odblokowanie: Naciśnij przycisk LOCK na 6 sekund, aż dioda LED zacznie migać.

Resetowanie ustawień

Aby przywrócić ustawienia fabryczne silnika, naciśnij i przytrzymaj przycisk P1 na silniku przez 14 sekund. Silnik wykona 4 ruchy (jog) potwierdzone 4 sygnałami dźwiękowymi.

Bezpieczeństwo

Produkt zawiera baterię guzikową. Przechowywać poza zasięgiem dzieci. W przypadku połknięcia baterii należy natychmiast skontaktować się z lekarzem. Nie wystawiać na działanie wilgoci ani ekstremalnych temperatur.

Praktyczna pomoc

Typowe problemy

Silnik nie reaguje na pilota

Sprawdź, czy bateria jest naładowana i czy pasek izolacyjny został usunięty. Upewnij się, że pilot nie jest zablokowany.

Kierunek ruchu rolety jest odwrotny

Naciśnij i przytrzymaj jednocześnie przyciski GÓRA i DÓŁ przez 5 sekund podczas wstępnej konfiguracji.

Silnik wydaje 10 sygnałów dźwiękowych

Oznacza to niski poziom naładowania baterii silnika. Należy naładować silnik przez 6-8 godzin.

Przed użyciem

  • Usuń pasek izolacyjny z baterii pilota.
  • Upewnij się, że silnik jest w pełni naładowany.
  • Zidentyfikuj przycisk P1 na silniku.
  • Upewnij się, że masz dostęp do narzędzia do otwierania komory baterii.
  • Zaplanuj podział rolet na strefy/grupy przed programowaniem.

Ilustracje i schematy

  • Przycisk GÓRA (trójkąt w górę) - podnoszenie rolety.
  • Przycisk STOP (kwadrat) - zatrzymanie ruchu.
  • Przycisk DÓŁ (trójkąt w dół) - opuszczanie rolety.
  • Dioda LED - sygnalizuje status blokady (ciągłe światło) lub odblokowania (migające światło).

Zgodność modelu

  • Pilot jest uniwersalny dla wszystkich silników Automate (w tym rurowych, do zasłon i rolet).
  • Wymaga wcześniejszego sparowania z każdym silnikiem z osobna.
