Instrukcja obsługi czujnika fotoelektrycznego Autonics BUP Series

Kompletny przewodnik po instalacji, podłączeniu i konfiguracji czujników fotoelektrycznych Autonics serii BUP. Dowiedz się, jak poprawnie okablować urządzenie, ustawić czułość oraz wybrać tryb pracy Light ON/Dark ON.

Spis treści

Obrazy z instrukcji

Kliknij obraz, aby powiększyć
Schemat połączeń kablowych dla wyjść NPN i PNP Strona 1 Procedura regulacji czułości potencjometrem Strona 1 Wymiary montażowe dla modeli 30 mm i 50 mm Strona 1

Najważniejsze informacje z instrukcji

Niniejsza instrukcja dotyczy czujników fotoelektrycznych typu U (BUP Series). Dokument zawiera kluczowe wytyczne dotyczące bezpiecznego montażu, podłączenia elektrycznego oraz konfiguracji parametrów pracy. Przed przystąpieniem do instalacji należy upewnić się, że napięcie zasilania wynosi 12-24 VDC, a środowisko pracy jest wolne od gazów wybuchowych, nadmiernej wilgoci i wibracji.

Instalacja i montaż

Podczas montażu należy zwrócić uwagę na następujące kwestie:

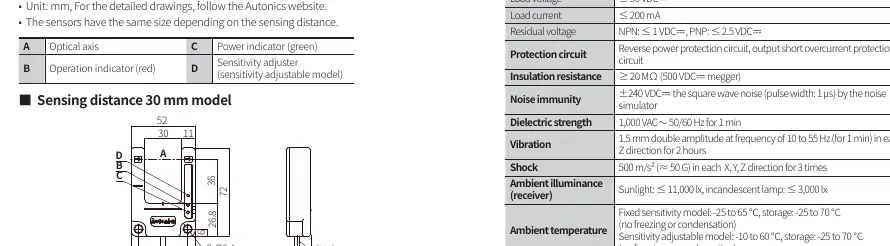

Wymiary montażowe dla modeli 30 mm i 50 mm
Wymiary montażowe dla modeli 30 mm i 50 mm
  • Śruby montażowe: Dla modeli o zasięgu 30 mm należy użyć śrub M5 (moment dokręcania 1,96 N·m). Dla modeli o zasięgu 50 mm należy użyć śrub M8 (moment dokręcania 4,9 N·m).
  • Ochrona kabla: Należy unikać uderzeń twardymi przedmiotami oraz nadmiernego zginania kabla, co może wpłynąć na szczelność urządzenia.
  • Środowisko: Czujnik powinien być zainstalowany z dala od linii wysokiego napięcia, aby uniknąć zakłóceń indukcyjnych.

Podłączenie elektryczne

Czujniki BUP Series obsługują wyjścia NPN oraz PNP. Schemat połączeń różni się w zależności od typu wyjścia:

Schemat połączeń kablowych dla wyjść NPN i PNP
Schemat połączeń kablowych dla wyjść NPN i PNP
  • Typ kablowy: Przewody brązowy (+V), niebieski (0V), czarny (OUT) oraz biały (Control).
  • Typ złącza: Wykorzystuje 5-pinowe gniazdo (pin 1: brązowy, pin 2: niebieski, pin 3: czarny, pin 4: biały).

Wybór trybu pracy

Tryb pracy (Light ON / Dark ON) wybiera się poprzez odpowiednie podłączenie przewodu sterującego (białego):

  • Light ON: Podłącz przewód biały do +V (brązowy).
  • Dark ON: Podłącz przewód biały do 0V (niebieski).
  • Uwaga: Zawsze podłączaj przewód sterujący przed włączeniem zasilania, aby uniknąć uszkodzenia produktu.

Regulacja czułości

Modele z regulacją czułości posiadają potencjometr. Procedura ustawiania:

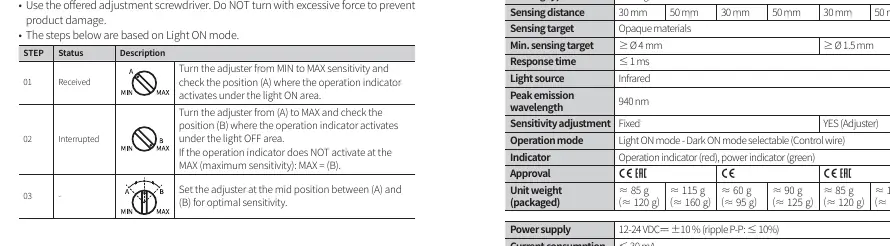

Procedura regulacji czułości potencjometrem
Procedura regulacji czułości potencjometrem
  1. Ustaw potencjometr w pozycji MIN i obracaj w stronę MAX, aż wskaźnik operacyjny zaświeci się (pozycja A).
  2. Obracaj dalej w stronę MAX, aż wskaźnik zgaśnie (pozycja B).
  3. Ustaw potencjometr w pozycji środkowej między (A) a (B) dla optymalnej czułości.

Dane techniczne

Kluczowe parametry pracy:

  • Zasilanie: 12-24 VDC ±10%.
  • Czas reakcji: ≤ 1 ms.
  • Źródło światła: Podczerwień (940 nm).
  • Stopień ochrony: IP66 (modele ze stałą czułością), IP50 (modele z regulacją).
  • Temperatura pracy: -25 do 65°C (stała czułość) lub -10 do 60°C (regulowana).

Informacje o producencie

Autonics Corporation

Profil marki
Strona producenta https://www.autonics.com Wsparcie https://www.autonics.com/support Manuale producenta https://www.autonics.com/support/download

Praktyczna pomoc

Typowe problemy

Brak sygnału wyjściowego

Sprawdź, czy przewód sterujący (biały) jest poprawnie podłączony zgodnie z wybranym trybem pracy (Light ON/Dark ON).

Wskaźnik operacyjny nie reaguje

Upewnij się, że obiekt jest nieprzezroczysty i znajduje się w zasięgu wykrywania (30 mm lub 50 mm).

Zadziałanie zabezpieczenia (brak sygnału)

Sprawdź, czy nie wystąpiło zwarcie na wyjściu lub przeciążenie prądowe powyżej 200 mA.

Przed użyciem

  • Sprawdź napięcie zasilania (12-24 VDC).
  • Upewnij się, że obiekt wykrywany jest nieprzezroczysty.
  • Zweryfikuj, czy środowisko pracy nie zawiera gazów wybuchowych.
  • Sprawdź poprawność podłączenia przewodów przed włączeniem zasilania.
  • Upewnij się, że czujnik nie jest narażony na bezpośrednie światło słoneczne przekraczające normy.

Parametry w praktyce

Sensing distance
Maksymalna odległość wykrywania obiektu (30 mm lub 50 mm).
Response time
Czas reakcji czujnika, wynosi <= 1 ms.
Protection rating
Stopień ochrony obudowy (IP66 dla modeli ze stałą czułością, IP50 dla modeli z regulacją).

Ilustracje i schematy

  • Schemat połączeń kablowych pokazuje sposób podłączenia dla wyjść NPN i PNP.
  • Tabela wyboru trybu pracy wskazuje, jak podłączyć przewód sterujący (biały) do +V lub 0V.
  • Procedura regulacji czułości opisuje ustawienie potencjometru dla stabilnego wykrywania.

Zgodność modelu

  • Modele z regulacją czułości mają stopień ochrony IP50.
  • Modele ze stałą czułością mają stopień ochrony IP66.
  • Wymagane zasilanie: 12-24 VDC (izolowane, ograniczone napięcie/prąd lub Class 2).
