Instrukcja obsługi konwertera audio i odbiornika Bluetooth Av Link 100.598UK
Szybki przewodnik po instalacji i obsłudze konwertera audio Av Link 100.598UK. Dowiedz się, jak podłączyć urządzenie, sparować Bluetooth, odtwarzać pliki z USB i rozwiązywać problemy z połączeniem.
Spis treści
Obrazy z instrukcji
Przejdź do miejsca w treściNajważniejsze informacje z instrukcji

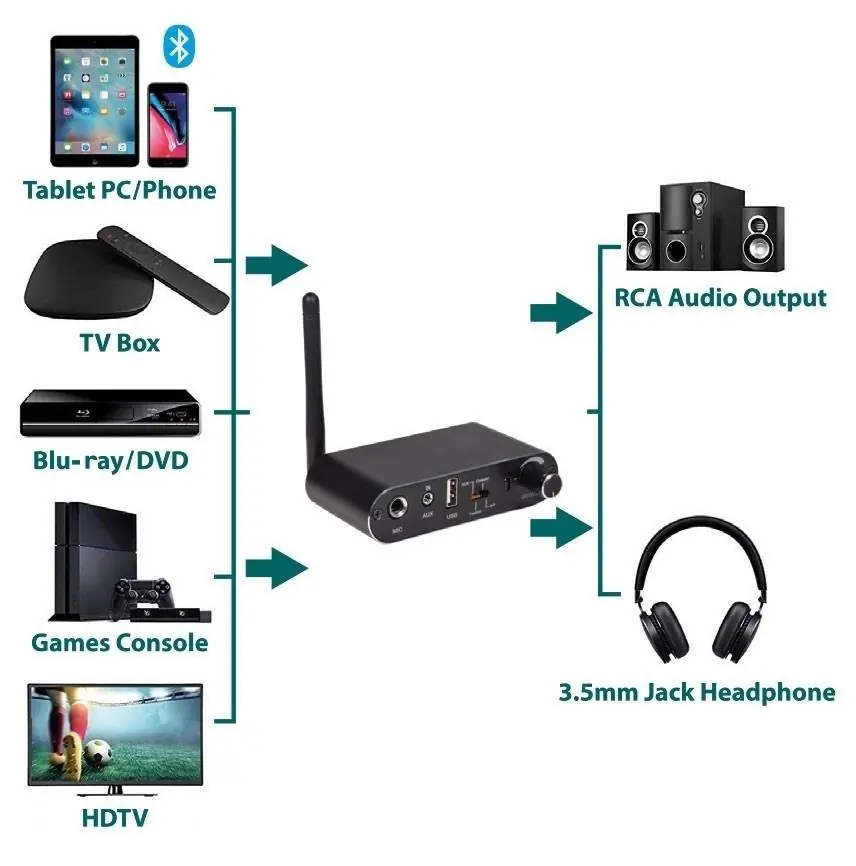

Urządzenie Av Link 100.598UK to wszechstronny konwerter audio z funkcją odbiornika Bluetooth, zasilany przez USB. Służy do konwersji sygnałów cyfrowych na analogowe, umożliwiając podłączenie urządzeń takich jak konsole do gier, telewizory czy odtwarzacze Blu-ray do systemów audio wyposażonych w złącza RCA lub AUX 3.5mm.
Elementy zestawu
- Konwerter audio Av Link 100.598UK
- Pilot zdalnego sterowania (bateria CR2025 w zestawie)
- Przewód zasilający DC na USB (1m)
- Przewód optyczny Toslink (1m)
- Przewód AUX 3.5mm na RCA (1m)
- Przewód AUX 3.5mm na AUX 3.5mm (1m)
- Przewód koncentryczny (Coaxial) (1m)
Pierwsze uruchomienie i obsługa
- Podłącz urządzenie do źródła dźwięku oraz odbiornika (głośników/słuchawek) za pomocą odpowiednich przewodów.
- Podłącz zasilanie 5V USB za pomocą dołączonego przewodu.
- Włącz urządzenie, obracając pokrętło głośności na przednim panelu zgodnie z ruchem wskazówek zegara.
- Wybierz odpowiedni tryb wejścia za pomocą przełącznika na przednim panelu lub przycisków na pilocie.
- Dostosuj poziom głośności za pomocą pokrętła na urządzeniu lub przycisków na pilocie.
Połączenie Bluetooth
- Upewnij się, że urządzenie jest włączone, a Bluetooth w smartfonie aktywny.
- Wybierz tryb Bluetooth przyciskiem na urządzeniu lub pilocie. Niebieska dioda zacznie migać.
- Wyszukaj na telefonie urządzenie o nazwie T02 i połącz się z nim.
- Jeśli wymagany jest kod parowania, wpisz 0000. Po połączeniu dioda będzie świecić światłem ciągłym.
Odtwarzanie z USB
Włóż pamięć USB do portu na przednim panelu. Urządzenie automatycznie przeskanuje zawartość i rozpocznie odtwarzanie pierwszego pliku MP3. Jeśli odtwarzanie nie ruszy, naciśnij przycisk USB na pilocie. Pamięć USB musi mieć maksymalnie 32MB pojemności i być sformatowana w systemie FAT32.
Bezpieczeństwo
- Nie zanurzaj urządzenia w wodzie ani nie wystawiaj na działanie wilgoci.
- Używaj wyłącznie oryginalnego przewodu zasilającego dostarczonego przez producenta.
- W przypadku uszkodzenia urządzenia nie należy go używać.
- Nie próbuj samodzielnie naprawiać ani rozbierać urządzenia, gdyż grozi to utratą gwarancji.
Informacje o producencie
AV:Link
Praktyczna pomoc
Typowe problemy
Urządzenie nie wykrywa pamięci USB
Upewnij się, że pamięć ma maksymalnie 32MB pojemności, jest sformatowana w systemie FAT32 i naciśnij przycisk USB na pilocie.
Brak dźwięku lub problemy z połączeniem
Sprawdź poprawność podłączenia wszystkich przewodów oraz upewnij się, że na urządzeniu wybrano właściwy protokół wejściowy.
Przed użyciem
- Sprawdź, czy posiadasz zasilacz 5V USB (brak w zestawie, tylko przewód).
- Upewnij się, że pamięć USB jest sformatowana w systemie FAT32 (max 32MB).
- Sprawdź, czy wybrane wejście odpowiada podłączonemu źródłu dźwięku.
Parametry w praktyce
- Bluetooth V5.1
- Wersja standardu bezprzewodowego zapewniająca stabilne połączenie do 15 metrów w otwartej przestrzeni.
- Zasilanie DC/5V
- Wymaga zewnętrznego zasilacza USB (np. ładowarka do telefonu) o napięciu 5V.
Ilustracje i schematy
- Przedni panel zawiera wejście mikrofonowe, AUX, USB, przełącznik trybów oraz pokrętło głośności/zasilania.
- Tylny panel zawiera gniazdo zasilania, wejścia optyczne i koncentryczne oraz wyjścia AUX i RCA.
Zgodność modelu
- Urządzenie obsługuje pliki MP3 z pamięci USB.
- Wymaga urządzeń z wyjściami audio RCA lub 3.5mm dla pełnej funkcjonalności.
