Instrukcja montażu uchwytu ściennego do głośników av:link 129.200UK
Dowiedz się, jak bezpiecznie zamontować uchwyt ścienny do głośników av:link 129.200UK. Instrukcja zawiera kroki instalacji w drewnie i murze, parametry techniczne oraz wskazówki dotyczące regulacji kąta nachylenia.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Uchwyt ścienny av:link 129.200UK jest przeznaczony wyłącznie do użytku wewnątrz pomieszczeń. Maksymalne dopuszczalne obciążenie wynosi 3.5 kg. Należy unikać montażu głośników o dużych rozmiarach, aby zachować stabilność środka ciężkości. Zaleca się, aby montaż był przeprowadzony przez wykwalifikowany personel.
Elementy zestawu
- A: Uchwyt (x2)
- B: Śruby do głośnika (x4)
- C: Śruby montażowe (x4)
- D: Kołki rozporowe (x4)
Montaż
- Zdemontuj uchwyt, oddzielając część ścienną od części głośnikowej.

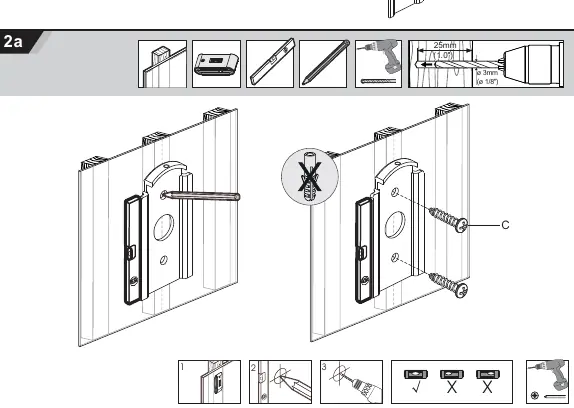

- Montaż w drewnie: Wywierć otwory wiertłem 3 mm. Przykręć uchwyt za pomocą śrub C.

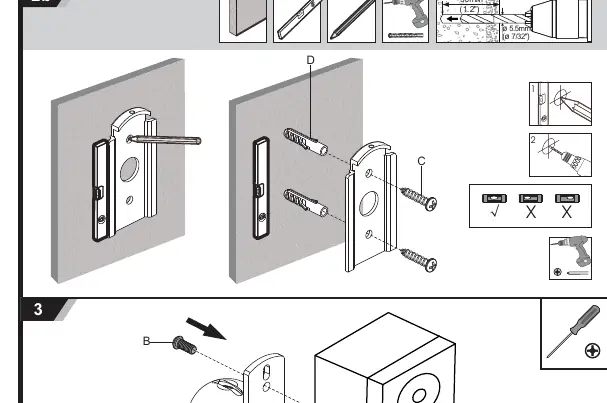

- Montaż w murze: Wywierć otwory wiertłem 5.5 mm. Włóż kołki D, a następnie przykręć uchwyt śrubami C.
- Przykręć część uchwytu do głośnika za pomocą śrub B.

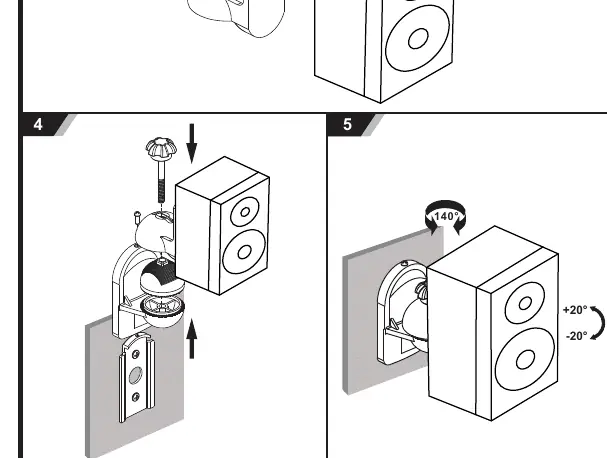

- Połącz obie części uchwytu ze sobą.
Regulacja i konserwacja
Uchwyt umożliwia regulację w zakresie 140 stopni w poziomie oraz +/- 20 stopni w pionie. Należy regularnie sprawdzać stabilność zamocowania (zalecane co 3 miesiące).
Informacje o producencie
AV:Link
Praktyczna pomoc
Typowe problemy
Upewnij się, że nie przekraczasz limitu wagi 3.5kg i nie wieszasz zbyt dużych głośników.
Sprawdzaj dokręcenie śrub co 3 miesiące.
Przed użyciem
- Sprawdź, czy ściana jest odpowiednia (drewno lub mur).
- Upewnij się, że waga głośnika nie przekracza 3.5kg.
- Przygotuj wiertarkę i odpowiednie wiertła (3mm dla drewna, 5.5mm dla muru).
