Instrukcja obsługi dwupalnikowej płyty indukcyjnej do zabudowy Avantco 177ID18DB
Szybki przewodnik po obsłudze dwupalnikowej płyty indukcyjnej Avantco 177ID18DB. Dowiedz się, jak bezpiecznie korzystać z urządzenia, ustawiać moc, timer oraz jak rozwiązywać typowe problemy i kody błędów.
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Płyta indukcyjna Avantco 177ID18DB to dwupalnikowe urządzenie do zabudowy o mocy 3100W. Obsługa odbywa się przez panel dotykowy, pozwalający na regulację mocy (1-8) oraz ustawienie timera (0-99 min). Wymaga naczyń magnetycznych. str. 1, 7
Najważniejsze czynności
- Włączanie urządzenia str. 7
- Regulacja mocy str. 7
- Ustawianie timera str. 7
Pierwsze uruchomienie
- Umieść naczynie na płycie, podłącz do zasilania, naciśnij ON/OFF, ustaw moc przyciskami +/-. str. 7
Problemy i rozwiązania
E0
Brak naczynia. Umieść naczynie na płycie.
str. 10
E1
Przegrzanie. Poczekaj aż ostygnie.
str. 10
E2
Naczynie zbyt gorące. Odłącz i poczekaj.
str. 10Kody błędów
| Kod | Znaczenie | Działanie | Strony |
|---|---|---|---|
| E0 | Brak naczynia | Umieść naczynie na płycie | str. 10 |
| E1 | Przegrzanie czujnika | Poczekaj aż ostygnie | str. 10 |
| E2 | Naczynie zbyt gorące | Odłącz i poczekaj | str. 10 |
| E3 | Przepięcie | Poczekaj na stabilizację napięcia | str. 10 |
Konserwacja i reset
- Czyść wilgotną szmatką po ostygnięciu. Nie używaj zmywarki. str. 11
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Moc | 3100W | 1800W tył, 1300W przód | str. 2 |
| Napięcie | 208-240V | Zasilanie | str. 2 |
Gdzie szukać w PDF
- Specyfikacje str. 2
- Kody błędów str. 10
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje
Płyta indukcyjna Avantco 177ID18DB to urządzenie przeznaczone do zabudowy, wymagające zasilania 208-240V. Przed użyciem upewnij się, że używasz naczyń z dnem magnetycznym (ferromagnetycznym). Urządzenie nie jest przeznaczone do użytku przez osoby z rozrusznikami serca bez konsultacji lekarskiej. Nigdy nie pozostawiaj włączonego urządzenia bez nadzoru i nie używaj pustych naczyń, co może prowadzić do przegrzania.

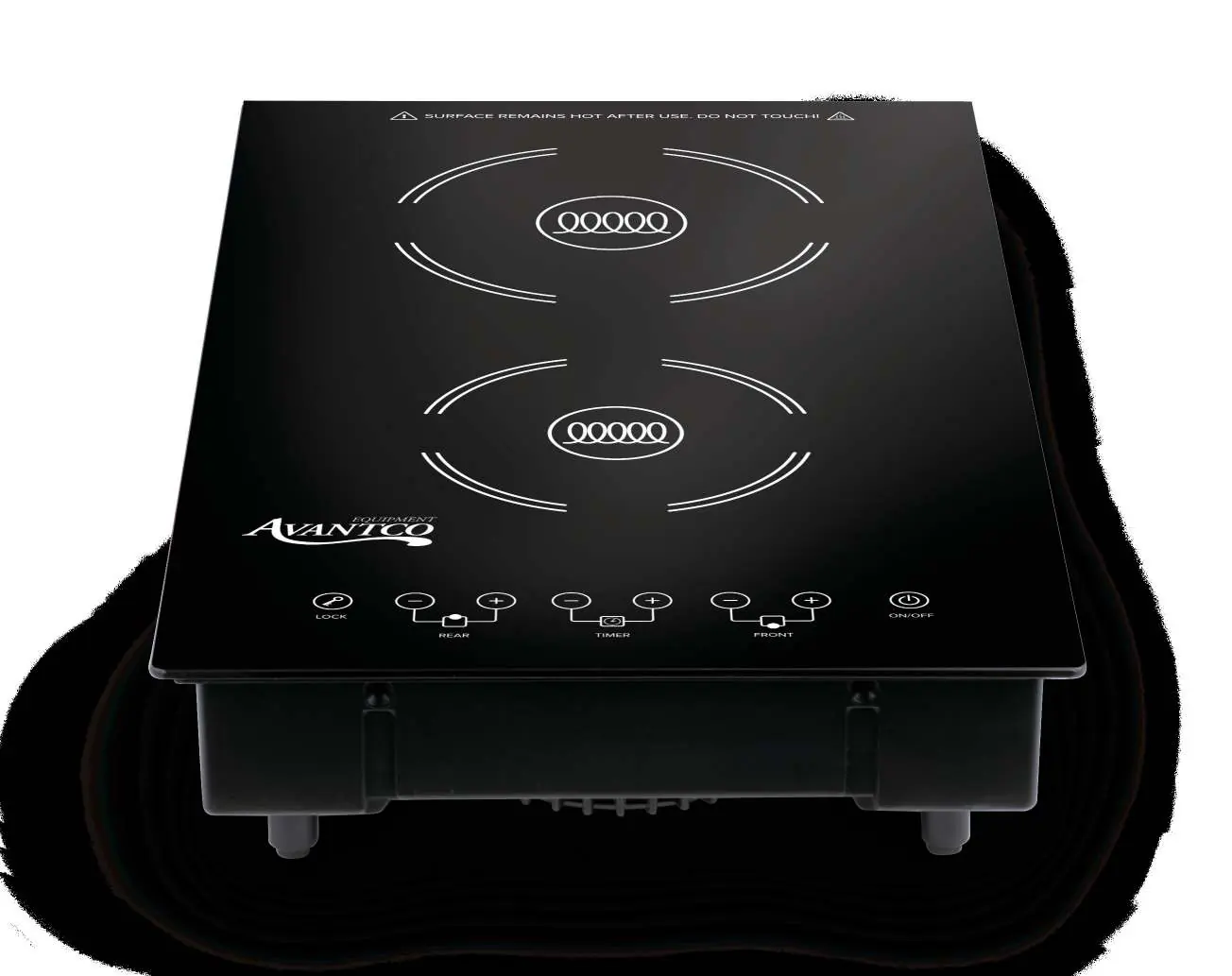

Opis urządzenia
Urządzenie posiada dwa pola grzewcze o łącznej mocy 3100W (1800W tylne, 1300W przednie). Panel sterowania umożliwia niezależną regulację mocy dla każdego pola oraz ustawienie timera. Płyta wykonana jest z hartowanego szkła, a obudowa z tworzywa sztucznego.
Obsługa płyty
Aby rozpocząć gotowanie, umieść naczynie na środku pola grzewczego i podłącz urządzenie do zasilania. Naciśnij przycisk ON/OFF, aby przejść w tryb czuwania. Użyj przycisków + oraz - do regulacji poziomu mocy (zakres 1-8). Opcjonalnie można ustawić timer w zakresie 0-99 minut (skok co 5 minut). Przycisk Lock służy do blokady panelu sterowania.
Bezpieczeństwo i użytkowanie
- Używaj wyłącznie naczyń magnetycznych (stal, żeliwo, emaliowane). Nie używaj szkła, ceramiki ani aluminium.
- Nie umieszczaj metalowych przedmiotów (noże, pokrywki) na płycie podczas pracy.
- Nie blokuj otworów wentylacyjnych.
- Nie używaj urządzenia na łatwopalnych powierzchniach.
- W przypadku uszkodzenia szklanej powierzchni, natychmiast odłącz urządzenie od zasilania i zaprzestań użytkowania.
Czyszczenie i konserwacja
Po zakończeniu pracy pozwól urządzeniu całkowicie ostygnąć. Czyść powierzchnię wilgotną ściereczką. Nie używaj agresywnych środków czyszczących, myjek drucianych ani mycia w zmywarce. Nigdy nie zanurzaj urządzenia ani przewodu zasilającego w wodzie.
Rozwiązywanie problemów
W przypadku wystąpienia błędu, na wyświetlaczu pojawi się kod:
- E0: Brak naczynia na płycie.
- E1: Przegrzanie czujnika temperatury lub awaria czujnika.
- E2: Naczynie zbyt gorące (aktywacja ochrony przed pracą na sucho).
- E3: Ochrona przed przepięciem.
Praktyczna pomoc
Typowe problemy
Kod błędu E0
Brak naczynia na płycie. Upewnij się, że naczynie jest magnetyczne i znajduje się na środku pola.
Kod błędu E1
Przegrzanie czujnika. Wyłącz urządzenie, poczekaj aż ostygnie.
Kod błędu E2
Naczynie zbyt gorące. Odłącz urządzenie, poczekaj 20 minut na reset.
Kod błędu E3
Przepięcie. Urządzenie wróci do pracy, gdy napięcie wróci do normy.
Przed użyciem
- Sprawdź, czy naczynia są magnetyczne (przyciągają magnes).
- Upewnij się, że powierzchnia montażowa jest płaska i stabilna.
- Sprawdź, czy napięcie w gniazdku wynosi 208-240V.
- Wyczyść powierzchnię płyty wilgotną szmatką.
- Upewnij się, że otwory wentylacyjne nie są zablokowane.
Parametry w praktyce
- Wymiary wycięcia
- 10.2" szer. x 19.25" gł. (wymagane do zabudowy).
Ilustracje i schematy
- Panel sterowania: zawiera przyciski Lock, +/- dla każdego palnika, Timer oraz ON/OFF.
- Rysunek techniczny: przedstawia wymiary zewnętrzne i wymiary wycięcia w blacie.
Zgodność modelu
- Wymagane naczynia magnetyczne (stal, żeliwo, emaliowane).
- Nieodpowiednie: szkło, ceramika, aluminium.
- Zalecana średnica dna naczynia: 4.75" do 10.25".
