Instrukcja obsługi chłodziarki i zamrażarki komercyjnej Avantco 178AU27FHC
Kompletny przewodnik użytkownika dla chłodziarek i zamrażarek komercyjnych Avantco. Dowiedz się, jak zainstalować urządzenie, ustawić temperaturę, przeprowadzić konserwację i rozwiązywać typowe problemy.
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Urządzenie jest fabrycznie ustawione na optymalną temperaturę. Chłodziarki pracują w zakresie 33-40°F, a zamrażarki -5-2°F. Wymagają dedykowanego gniazdka, odpowiedniej wentylacji (4 cale z tyłu) i regularnego czyszczenia skraplacza. str. 3, 4, 7
Najważniejsze czynności
- Czyszczenie wężownicy skraplacza str. 7
- Ustawianie temperatury str. 4
Pierwsze uruchomienie
- Po transporcie na boku, odczekaj 24h przed podłączeniem. str. 3
Problemy i rozwiązania
Kompresor nie działa
Sprawdź bezpiecznik, zasilanie, termostat lub cykl rozmrażania.
str. 8Konserwacja i reset
- Ręczne rozmrażanie (Freezer): Przytrzymaj przycisk 'def' i strzałkę w dół przez 5 sekund. str. 5
- Ręczne rozmrażanie (Refrigerator): Przytrzymaj przycisk rozmrażania (symbol płatka śniegu) i strzałkę w dół przez 3 sekundy. str. 5
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Zakres temp. chłodziarki | 33°F - 40°F | Zakres pracy | str. 4 |
| Zakres temp. zamrażarki | -5°F - 2°F | Zakres pracy | str. 4 |
Gdzie szukać w PDF
- Instalacja str. 3
- Obsługa i sterowanie str. 4, 5
- Konserwacja str. 7
- Rozwiązywanie problemów str. 8
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Urządzenia chłodnicze Avantco wykorzystują łatwopalny czynnik chłodniczy. Naprawy mogą być wykonywane wyłącznie przez przeszkolony personel serwisowy. Nie wolno przebijać przewodów chłodniczych. Przed przystąpieniem do instalacji, obsługi lub konserwacji należy dokładnie przeczytać całą instrukcję.

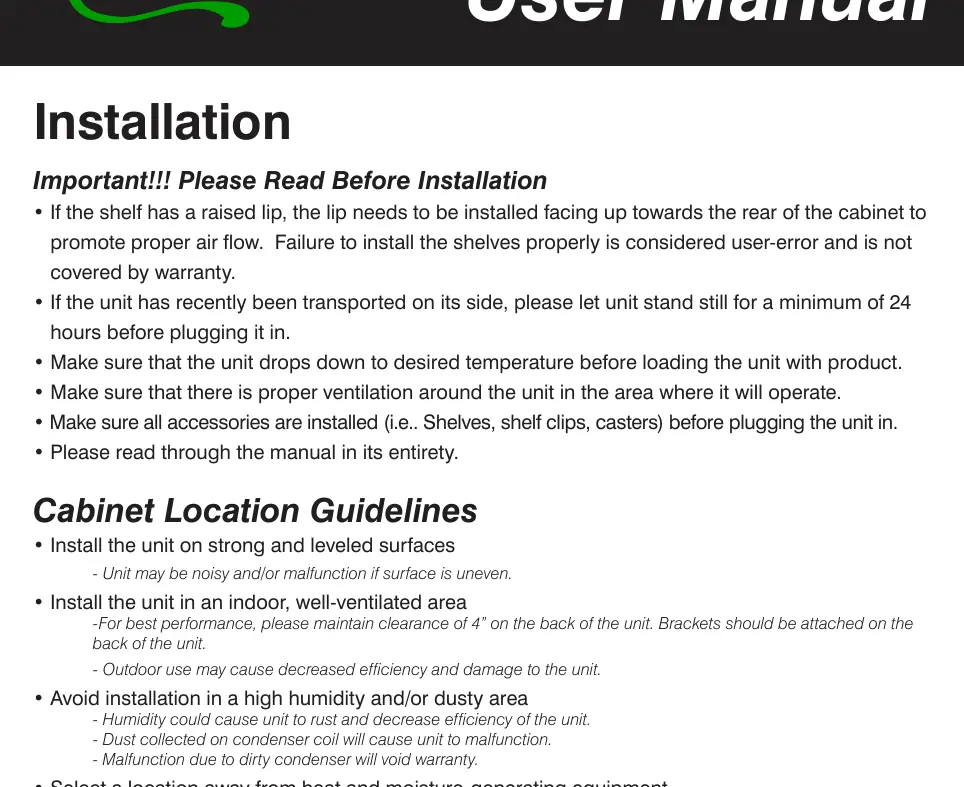

Instalacja
Prawidłowa instalacja jest kluczowa dla wydajności i trwałości urządzenia:
- Czas oczekiwania: Jeśli urządzenie było transportowane na boku, przed podłączeniem do prądu musi stać pionowo przez minimum 24 godziny.
- Powierzchnia: Urządzenie musi stać na mocnej i wypoziomowanej powierzchni. Nierówności mogą powodować hałas i awarie.
- Wentylacja: Wymagane jest zapewnienie odpowiedniej cyrkulacji powietrza. Należy zachować 4 cale (ok. 10 cm) odstępu z tyłu urządzenia oraz 3 cale (ok. 7,5 cm) wokół paneli wentylacyjnych.
- Elektryczność: Urządzenie wymaga dedykowanego gniazdka z uziemieniem. Nie należy używać przedłużaczy.
Obsługa i ustawienia temperatury
Urządzenia są fabrycznie ustawione na optymalne temperatury:
- Chłodziarki: Cykl pracy między 33°F a 40°F.
- Zamrażarki: Cykl pracy między -5°F a 2°F.
Aby zmienić ustawienia temperatury w modelach z cyfrowym sterowaniem:
- Przytrzymaj przycisk "SET" przez 1 sekundę, aż wyświetlacz zacznie migać.
- Użyj przycisków strzałek, aby ustawić żądaną temperaturę minimalną.
- Naciśnij ponownie "SET", aby zapisać ustawienia.
Podczas załadunku produktów należy pozostawić 2-4 cale wolnej przestrzeni od tylnej ściany, aby nie blokować przepływu powietrza.
Konserwacja
- Wężownica skraplacza: Należy czyścić przynajmniej raz w miesiącu za pomocą komercyjnego środka do czyszczenia wężownic. Finy należy szczotkować z góry na dół.
- Uszczelki drzwi: Należy regularnie (zalecane co tydzień) zdejmować uszczelki, myć je w ciepłej wodzie z mydłem, suszyć i zakładać ponownie.
- Wnętrze: Do czyszczenia używać ciepłej wody z łagodnym mydłem. Nie używać wełny stalowej, wybielaczy ani środków ściernych.
Rozwiązywanie problemów
W przypadku problemów z działaniem urządzenia, sprawdź:
- Kompresor nie działa: Sprawdź bezpiecznik, podłączenie zasilania, ustawienia termostatu lub czy urządzenie nie jest w trakcie cyklu rozmrażania.
- Zbyt wysoka temperatura: Sprawdź, czy przepływ powietrza nie jest zablokowany, czy wewnątrz nie ma zbyt dużej ilości ciepłych produktów, czy wężownica skraplacza nie jest brudna lub czy uszczelki drzwi są szczelne.
Praktyczna pomoc
Typowe problemy
Kompresor nie działa
Sprawdź bezpiecznik lub wyłącznik automatyczny, upewnij się, że kabel zasilający jest podłączony, sprawdź ustawienia termostatu lub poczekaj na zakończenie cyklu rozmrażania.
Zbyt wysoka temperatura wewnątrz
Upewnij się, że przepływ powietrza nie jest zablokowany (zachowaj 4 cale odstępu od parownika), pozwól ciepłym produktom ostygnąć, wyczyść wężownicę skraplacza lub sprawdź szczelność uszczelek drzwi.
Urządzenie pracuje zbyt długo
Sprawdź, czy drzwi nie są otwarte zbyt długo, czy uszczelki są szczelne, czy wężownica skraplacza nie jest brudna lub czy parownik nie jest oblodzony.
Przed użyciem
- Pozwól urządzeniu stać pionowo przez minimum 24 godziny po transporcie.
- Upewnij się, że powierzchnia jest mocna i wypoziomowana.
- Zapewnij 4 cale odstępu z tyłu i 3 cale wokół paneli wentylacyjnych.
- Podłącz urządzenie do dedykowanego gniazdka z uziemieniem.
- Upewnij się, że wszystkie półki i klipsy są poprawnie zamontowane.
- Sprawdź, czy urządzenie osiągnęło żądaną temperaturę przed załadunkiem produktów.
Parametry w praktyce
- Zakres temp. chłodziarki
- 33°F - 40°F (optymalne dla bezpieczeństwa żywności)
- Zakres temp. zamrażarki
- -5°F - 2°F
Ilustracje i schematy
- Panel sterowania: Wyświetlacz pokazuje aktualną temperaturę, diody LED wskazują pracę kompresora, wentylatora lub cykl rozmrażania.
Zgodność modelu
- Urządzenie przeznaczone wyłącznie do użytku wewnątrz pomieszczeń.
- Nie używać w temperaturach otoczenia powyżej 90°F (z otwartą pokrywą powyżej 80°F).
