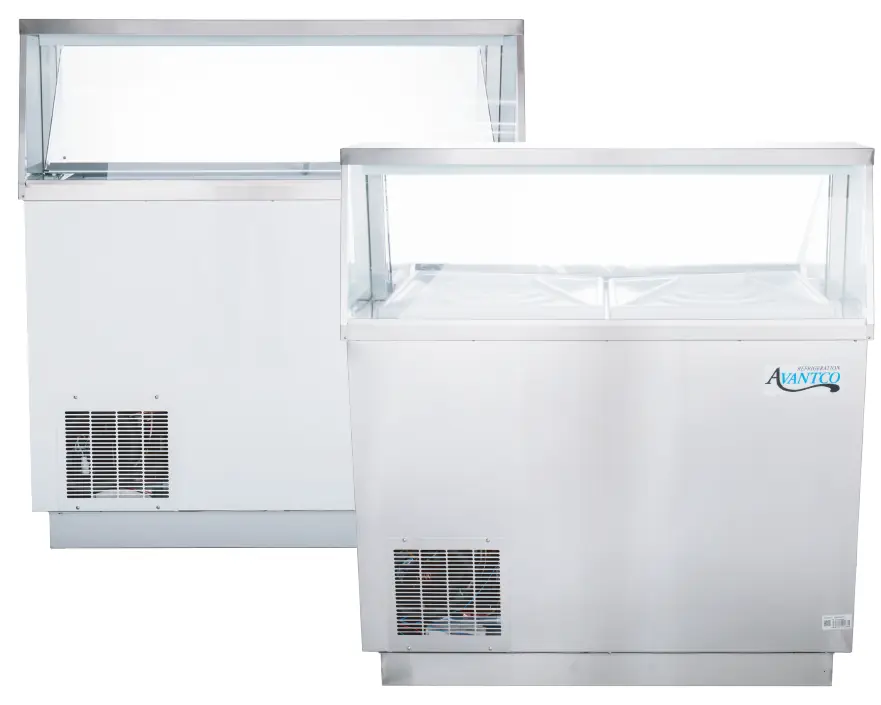

Instrukcja obsługi witryny do lodów Avantco Ice Cream Dipping Cabinets
Kompletny przewodnik po obsłudze i konserwacji witryn do lodów Avantco serii 178CPW oraz 178CPSS. Dowiedz się, jak poprawnie zainstalować urządzenie, ustawić temperaturę, przeprowadzić rozmrażanie oraz dbać o kondensator.
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Aby wyregulować temperaturę, przytrzymaj przycisk 'SET' przez 1 sekundę, aż wyświetlacz zacznie migać. Użyj przycisków strzałek, aby ustawić żądaną temperaturę minimalną, a następnie ponownie naciśnij 'SET', aby zapisać ustawienia. str. 4
Najważniejsze czynności
- Ręczne uruchomienie rozmrażania str. 5
- Czyszczenie kondensatora str. 7
Pierwsze uruchomienie
- Jeśli urządzenie było transportowane na boku, odczekaj minimum 24 godziny przed podłączeniem do prądu. str. 3
Problemy i rozwiązania
Kompresor nie działa
Sprawdź bezpiecznik, kabel zasilający, ustawienia termostatu lub poczekaj na zakończenie cyklu rozmrażania.
str. 8Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Zakres temperatur (zamrażarka) | -15°F do -8°F | Zakres cyklu pracy urządzenia | str. 4 |
Gdzie szukać w PDF
- Instalacja str. 3
- Sterowanie temperaturą str. 4
- Konserwacja str. 7
- Rozwiązywanie problemów str. 8
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejsza instrukcja dotyczy witryn do lodów Avantco serii 178CPW oraz 178CPSS. Urządzenia te wymagają odpowiedniej wentylacji oraz stabilnego podłoża. Przed pierwszym uruchomieniem należy bezwzględnie odczekać 24 godziny, jeśli urządzenie było transportowane w pozycji leżącej. Należy pamiętać, że użycie urządzenia na zewnątrz może prowadzić do utraty wydajności i uszkodzeń.

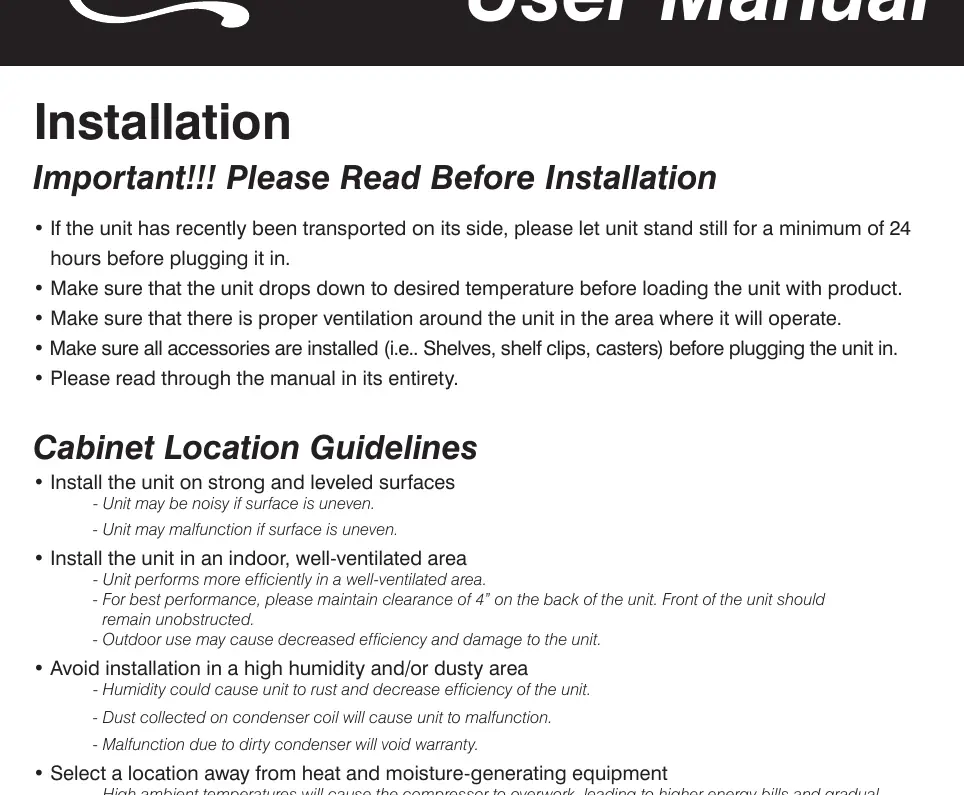

Instalacja urządzenia
Prawidłowa instalacja jest kluczowa dla żywotności urządzenia:
- Podłoże: Urządzenie musi stać na mocnej i wypoziomowanej powierzchni, aby uniknąć hałasu i awarii.
- Wentylacja: Należy zapewnić co najmniej 4 cale (ok. 10 cm) wolnej przestrzeni z tyłu urządzenia. Przód musi pozostać niezasłonięty.
- Warunki otoczenia: Unikaj miejsc o wysokiej wilgotności i zapyleniu. Nie instaluj urządzenia w pobliżu źródeł ciepła. Optymalna praca wymaga temperatury otoczenia poniżej 75°F (ok. 24°C) i wilgotności poniżej 55%.
- Elektryczność: Podłącz urządzenie do dedykowanego, uziemionego gniazdka z odpowiednim zabezpieczeniem nadprądowym. Nie używaj przedłużaczy.
Regulacja temperatury
Urządzenia są fabrycznie ustawione na optymalne temperatury. Aby zmienić ustawienia:
- Przytrzymaj przycisk "SET" przez 1 sekundę, aż wyświetlacz zacznie migać.
- Użyj przycisków strzałek, aby ustawić żądaną temperaturę minimalną.
- Naciśnij ponownie "SET", aby zapisać ustawienia.
Pamiętaj, że temperatura wewnątrz szafki może wahać się do +7 stopni powyżej ustawionej wartości minimalnej w cyklu pracy kompresora.
System rozmrażania
Gdy warstwa lodu na ściankach osiągnie 1/4 cala, należy przeprowadzić rozmrażanie:
- Ręczne rozmrażanie: Naciśnij i przytrzymaj przycisk rozmrażania (symbol płatka śniegu i strzałka w dół) przez około 3 sekundy. Powtórz czynność, aby zatrzymać cykl.
- Wskazówki: Nie używaj ostrych narzędzi do usuwania lodu, gdyż mogą uszkodzić wnętrze. Po rozmrożeniu wytrzyj ścianki suchą szmatką.
Konserwacja i czyszczenie
Regularna konserwacja jest niezbędna dla zachowania gwarancji:
- Kondensator: Czyść wężownicę kondensatora przynajmniej raz w miesiącu za pomocą komercyjnego środka czyszczącego. Szczotkuj żebra od góry do dołu.
- Wnętrze: Używaj ciepłej wody z łagodnym mydłem. Unikaj wełny stalowej, żrących środków czyszczących i wybielaczy.
- Wentylator: W razie potrzeby wyczyść łopatki wentylatora miękką szmatką, zabezpieczając silnik przed wilgocią.
Praktyczna pomoc
Typowe problemy
Kompresor nie działa
Sprawdź bezpiecznik lub wyłącznik automatyczny, upewnij się, że kabel jest podłączony, sprawdź czy termostat nie jest ustawiony zbyt wysoko lub czy urządzenie nie jest w cyklu rozmrażania.
Zbyt wysoka temperatura wewnątrz
Ustaw termostat na niższą temperaturę, wyczyść kondensator, upewnij się, że wewnątrz nie ma zbyt dużej ilości ciepłych produktów.
Nadmierna kondensacja
Przenieś urządzenie z dala od drzwi i okien do klimatyzowanego pomieszczenia.
Przed użyciem
- Pozwól urządzeniu stać w pionie przez min. 24h, jeśli było transportowane na boku
- Upewnij się, że urządzenie osiągnęło żądaną temperaturę przed załadowaniem produktów
- Zapewnij odpowiednią wentylację wokół urządzenia (min. 4 cale z tyłu)
- Zainstaluj wszystkie akcesoria (półki, klipsy, kółka) przed podłączeniem
- Sprawdź wymagania elektryczne na tabliczce znamionowej
Parametry w praktyce
- Zakres temperatur zamrażarki
- Cykl pracy między -15°F a -8°F
- Odstęp od ściany
- Minimum 4 cale (ok. 10 cm) z tyłu dla poprawnej wentylacji
- Warunki otoczenia
- Optymalnie poniżej 75°F i 55% wilgotności; nie używać powyżej 90°F
Ilustracje i schematy
- Panel sterowania: Wyświetlacz pokazuje temperaturę, diody LED wskazują pracę kompresora, wentylatora lub cykl rozmrażania
- Przyciski: Przycisk SET służy do programowania temperatury, strzałki do regulacji wartości
