Sterownik PWMLEDz to 10-kanałowy moduł przeznaczony do sterowania taśmami LED zasilanymi napięciem 12 V. Urządzenie obsługuje dwa protokoły komunikacyjne: Modbus oraz autorski SPPoB. Sterownik dostępny jest w dwóch wersjach sprzętowych: z kluczowaniem po stronie napięcia dodatniego (P-MOS) lub po stronie masy (N-MOS). Urządzenie wymaga zasilania 12 V DC i jest przystosowane do montażu w obudowie Z-101 na szynie DIN.
Opis urządzenia i elementy zestawu
Sercem sterownika jest mikrokontroler STM32F103. Płytka posiada złącza śrubowe do zasilania (CON3, CON4) oraz 10 wyjść kanałowych (OUT0-OUT9). Do interakcji z użytkownikiem służą przełączniki typu dipswitch (SW1, SW2) oraz diody LED (LED1-LED3). Układ zawiera stabilizatory napięcia (L5972D, LM1117-3.3) oraz zabezpieczenia w postaci bezpieczników polimerowych i diod TVS.
Montaż i instalacja
Płytka została zaprojektowana do montażu w obudowie Z-101. W przypadku montażu w tej obudowie należy wyciąć dwa narożniki płytki zgodnie z liniami na warstwie opisowej. Ze względu na duży pobór prądu, ścieżki zasilające mogą wymagać wzmocnienia warstwą spoiwa lub dodatkowym drutem. Wersja okrojona z zabezpieczeń pozwala na pominięcie diod TVS i warystora oraz zastąpienie bezpieczników polimerowych zworami.
Obsługa i konfiguracja

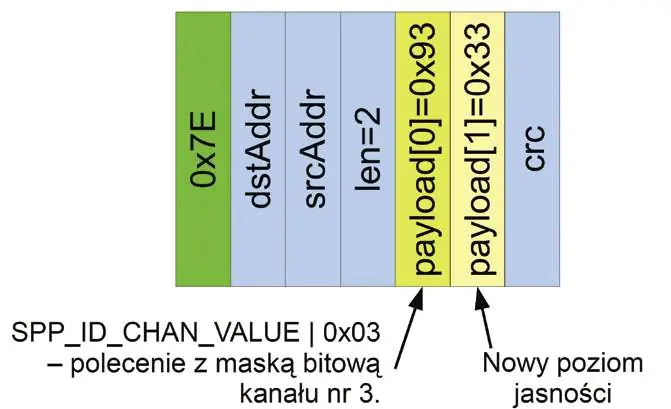

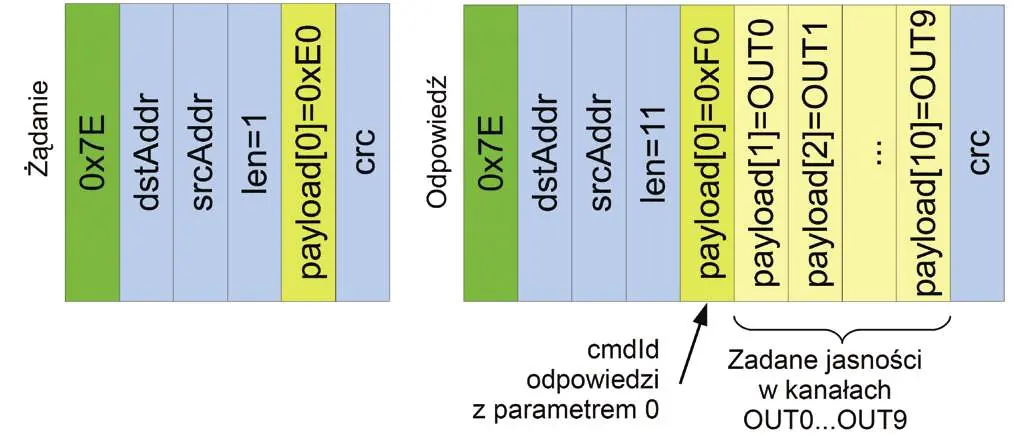

Adres urządzenia ustawia się za pomocą przełączników SW1 i SW2. Komunikacja odbywa się przez interfejs RS-485. Wersja Modbus korzysta z rejestrów typu holding register (adresy 101-110 dla jasności, 201-210 dla opóźnień). Wersja SPPoB obsługuje zestaw komend zdefiniowanych w tabeli 2, umożliwiając sterowanie pojedynczymi kanałami, grupami kanałów oraz efektami przejść.
Bezpieczeństwo i konserwacja
Zaleca się stosowanie zewnętrznego bezpiecznika na linii +12 V pomiędzy sterownikiem a zasilaczem. Warystor powinien mieć napięcie pracy wyższe niż 12 V. Przed wlutowaniem mikrokontrolera należy sprawdzić poprawność napięć wyjściowych stabilizatorów (+5 V oraz +3,3 V).
Dane techniczne
- Napięcie zasilania: 12 V DC
- Pobór prądu bez obciążenia: < 30 mA
- Częstotliwość pracy PWM: 550 Hz
- Obciążalność kanału: 5 A
- Interfejs: RS-485 (Modbus lub SPPoB)
Informacje o producencie
AVT SPV Sp. z o.o.
Praktyczna pomoc
Typowe problemy
Brak reakcji sterownika lub nieprawidłowe działanie
Sprawdź poprawność napięć wyjściowych stabilizatorów (+5 V i +3,3 V) przed wlutowaniem mikrokontrolera.
Puste wartości na początku skali jasności

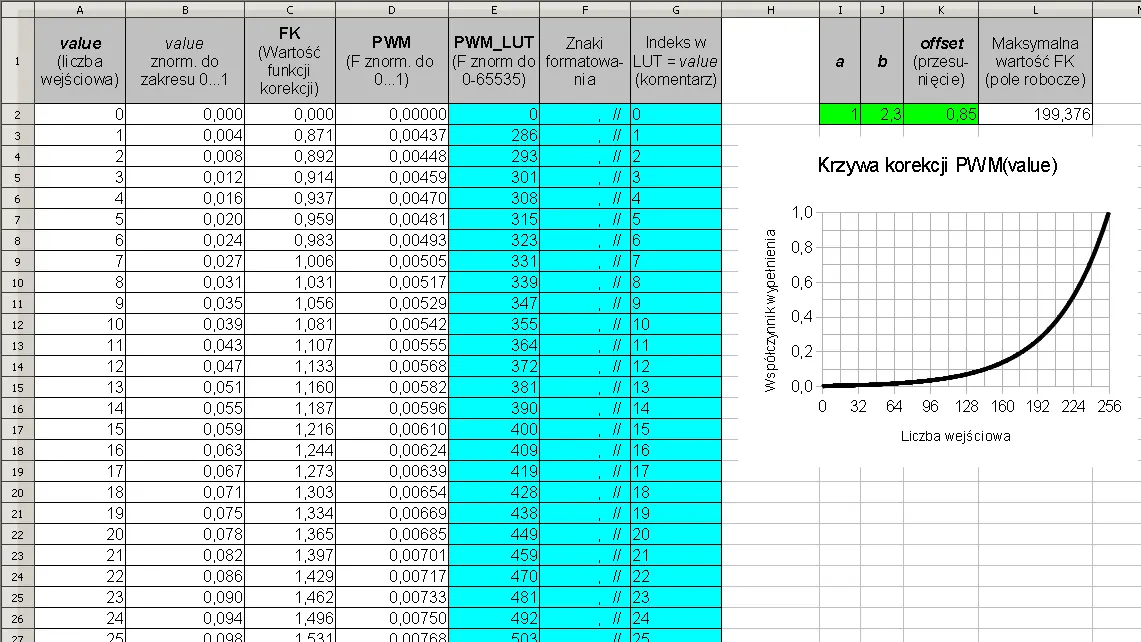

Dobierz parametr offset w arkuszu kalkulacyjnym, aby uniknąć generowania zbyt krótkich impulsów.
Przegrzewanie się ścieżek przy dużym obciążeniu
Pokryj ścieżki zasilające grubszą warstwą spoiwa lub wlutuj dodatkowy drut zmniejszający rezystancję.
Przed użyciem
- Sprawdź wersję sprzętową (P-MOS lub N-MOS) przed montażem.
- Ustaw adres urządzenia za pomocą przełączników SW1 i SW2.
- Upewnij się, że zasilacz 12 V ma odpowiednią wydajność prądową.
- W przypadku długich magistral RS-485 zastosuj terminatory.
- Zaprogramuj mikrokontroler za pomocą programatora zgodnego z ST-Link (interfejs SWD).
Parametry w praktyce
- Częstotliwość pracy 550 Hz
- Częstotliwość modulacji PWM zapewniająca płynne sterowanie jasnością bez migotania.
- Obciążalność 5 A na kanał
- Maksymalny prąd, jaki może obsłużyć pojedynczy kanał wyjściowy.
- Napięcie progowe VGS(th)
- Kluczowy parametr tranzystorów FET; dla tego układu zalecane 1-3 V.
Ilustracje i schematy

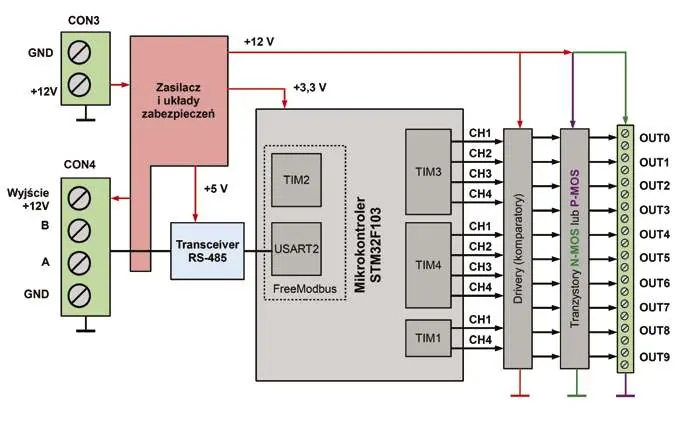

- Rysunek 1: Schemat blokowy przedstawiający zasilanie, mikrokontroler i stopnie wyjściowe.
- Rysunek 5: Schematy montażowe dla wersji P-MOS i N-MOS.

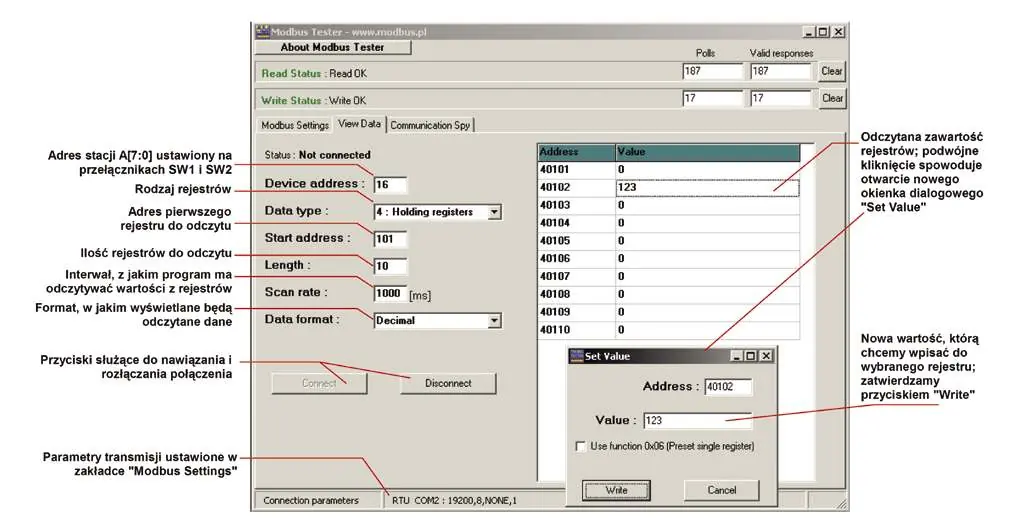

- Rysunek 7: Widok okna programu Modbus Tester z przykładowymi ustawieniami rejestrów.
Zgodność modelu
- Płytka pasuje do obudowy Z-101 na szynę DIN.
- Współpracuje z mikrokontrolerami STM32F103.
- Interfejs RS-485 jest kompatybilny z transceiverami typu MAX485 lub SN75176B.
