Instrukcja montażu układu wydechowego AWE 0FG dla Chevy Silverado ZR2 i GMC Sierra AT4X
Kompletny przewodnik instalacji układu wydechowego typu cat-back AWE 0FG dla 4. generacji Chevy Silverado ZR2 oraz GMC Sierra AT4X. Zawiera szczegółowe kroki montażu, listę części oraz wskazówki dotyczące konserwacji.
Spis treści
Obrazy z instrukcji
Przejdź do miejsca w treściOpis produktu i przygotowanie
Układ wydechowy AWE 0FG został zaprojektowany specjalnie dla 4. generacji Chevy Silverado ZR2 oraz GMC Sierra AT4X z silnikiem 6.2L. System ten łączy wysoką jakość wykonania z wydajnością, oferując użytkownikom poprawę brzmienia oraz charakterystyki pracy silnika. Przed przystąpieniem do montażu należy upewnić się, że otrzymano wszystkie elementy zestawu zgodnie z dołączoną listą części. Zaleca się przeprowadzenie instalacji w towarzystwie drugiej osoby ze względu na rozmiar i wagę fabrycznego układu wydechowego.
Demontaż fabrycznego układu
Proces rozpoczyna się od usunięcia koła zapasowego oraz osłony termicznej. Następnie należy poluzować zaciski kulowe i odpiąć wieszaki gumowe, aby bezpiecznie zdemontować fabryczny wydech. Przed rozpoczęciem prac warto nasączyć wszystkie śruby oraz wieszaki olejem penetrującym, co znacznie ułatwi demontaż. Po usunięciu starego systemu należy ponownie zamontować osłonę termiczną.
Montaż układu AWE

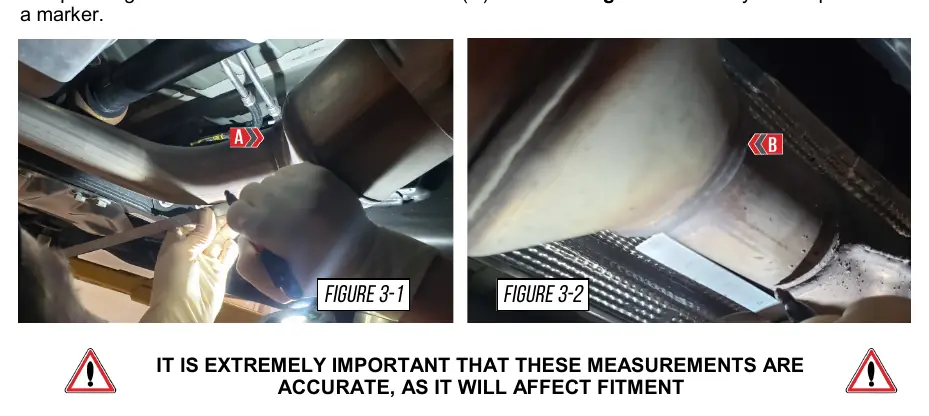

Kluczowym etapem jest precyzyjne wykonanie cięć na rurach przednich za katalizatorami. Dokładność pomiarów (2 5/16 cala dla strony kierowcy i 2 3/4 cala dla strony pasażera) jest krytyczna dla poprawnego spasowania całego systemu. Po wykonaniu cięć należy wygładzić krawędzie narzędziem do gratowania. Montaż poszczególnych sekcji (rury przednie, H-pipe, sekcje HR5, rury nad osią oraz końcówki) powinien odbywać się etapami. Ważne jest, aby na początku montażu jedynie lekko dokręcać zaciski, co pozwoli na końcowe ustawienie i wypoziomowanie całego układu.
Dostrajanie i konserwacja
Po zainstalowaniu wszystkich elementów należy dokonać ostatecznej regulacji końcówek wydechu, aby zapewnić ich symetryczne ułożenie. Dopiero po uzyskaniu pożądanego ustawienia należy dokręcić wszystkie zaciski z minimalnym momentem 60 ft/lbs. Zaleca się krótką jazdę testową, po której należy sprawdzić, czy układ nie styka się z podwoziem. Nowy wydech wymaga okresu docierania (około 800-1000 mil), podczas którego dźwięk może ulec zmianie. Regularne czyszczenie końcówek wydechu łagodnym mydłem i wodą pomoże zachować ich estetyczny wygląd, szczególnie w regionach stosujących sól drogową.
Informacje o producencie
AWE Tuning
Praktyczna pomoc
Typowe problemy
Niewłaściwe spasowanie wydechu
Problemy ze spasowaniem wynikają zazwyczaj z nieprawidłowej regulacji. Należy sprawdzić ustawienie końcówek oraz upewnić się, że układ nie styka się z podwoziem.
Brakujące lub uszkodzone części
Należy sprawdzić listę części w instrukcji, porównać ją z otrzymanym zestawem i skontaktować się z punktem zakupu w celu uzupełnienia braków.
Przed użyciem
- Sprawdź kompletność zestawu przed demontażem fabrycznego wydechu.
- Upewnij się, że wydech jest zimny przed rozpoczęciem prac.
- Przygotuj olej penetrujący do śrub i wieszaków.
- Zapewnij pomoc drugiej osoby przy demontażu i montażu.
- Przygotuj narzędzia do cięcia rur i gratowania krawędzi.
- Upewnij się, że posiadasz klucz dynamometryczny.
Parametry w praktyce
- Moment dokręcania zacisków
- Minimum 60 ft/lbs dla wszystkich zacisków po ostatecznym ustawieniu.
- Okres docierania
- 800-1000 mil potrzebnych na ustabilizowanie dźwięku i pracy nowego układu.
Ilustracje i schematy

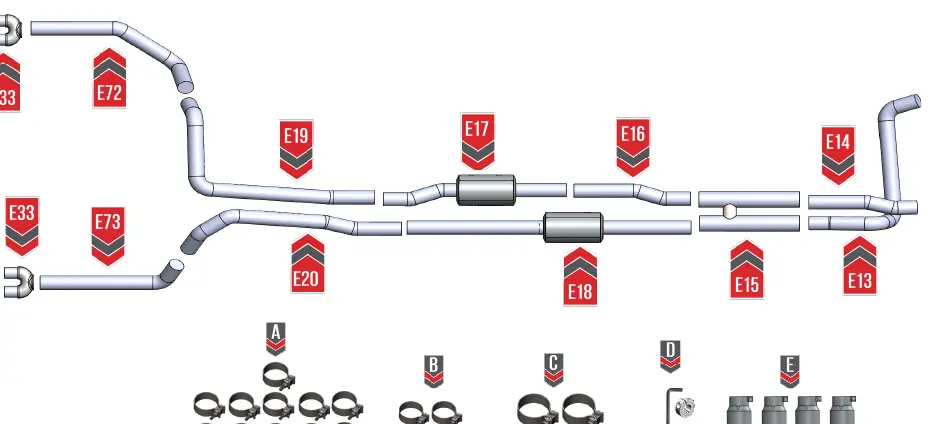

- Schemat części pokazuje kolejność montażu sekcji od silnika do końcówek.
