Instrukcja obsługi elektronicznej baterii umywalkowej AXOR Starck 10101XXX

Najważniejsze informacje z instrukcji

Niniejsza instrukcja dotyczy elektronicznej baterii umywalkowej AXOR Starck. Urządzenie wyposażone jest w czujnik podczerwieni, który automatycznie dostosowuje się do warunków otoczenia (wielkość umywalki, oświetlenie, refleksy). Bateria może być zasilana bateryjnie lub sieciowo.

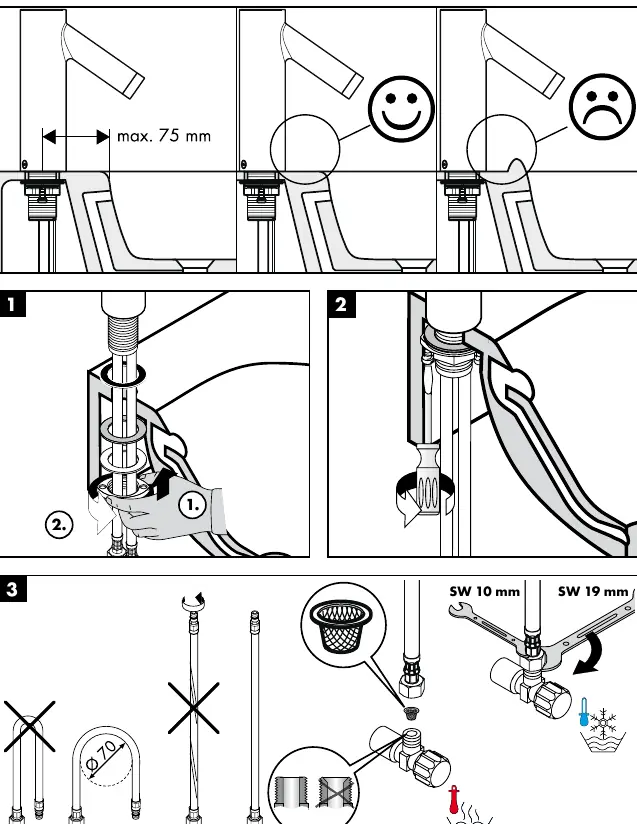

Montaż i instalacja

• Armatura musi być zamontowana, przepłukana i wypróbowana zgodnie z obowiązującymi normami.
• Należy zamontować sitka łapaczy, aby zapobiec przedostawaniu się zanieczyszczeń z sieci wodociągowej.
• Armatura nie może współpracować z przepływowymi podgrzewaczami wody.
• Nie montować na umywalkach z podniesioną krawędzią.
• Prace instalacyjne i kontrolne muszą być wykonywane przez wykwalifikowanego elektryka zgodnie z normą DIN VDE 0100 (część 701) / IEC 60364-7-701.
• Transformator nie może być montowany w strefach ochronnych 0, 1 ani 2.

Obsługa i ustawienia

Po pierwszym uruchomieniu lub pracach konserwacyjnych elektronika przeprowadza samoczynną kalibrację (trwa to ok. 10-15 minut). W tym czasie działanie baterii może być opóźnione.

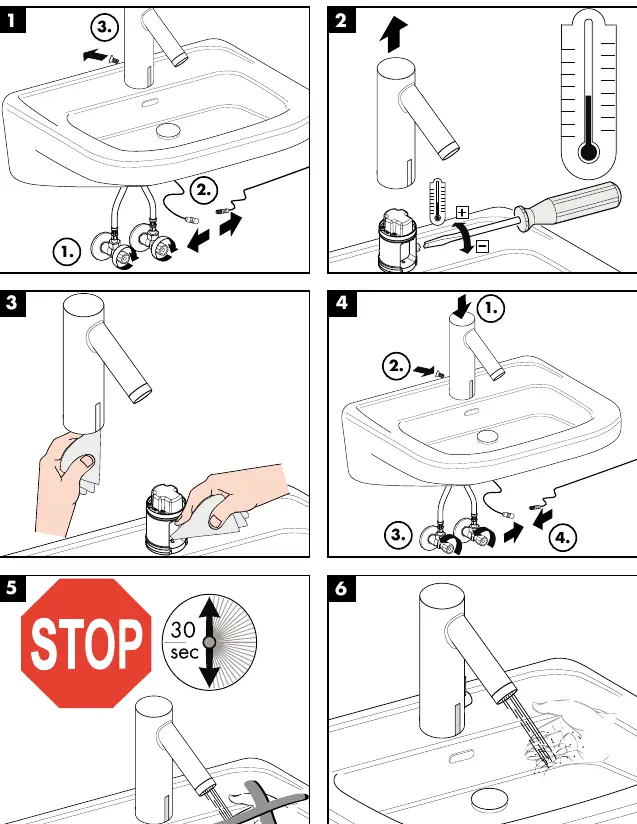

Wymiana baterii

Gdy bateria wymaga wymiany, dioda w oknie czujnika sygnalizuje stan:

• Napięcie ≤ ok. 5,5 V: Dioda miga przy uruchomieniu, woda nadal płynie.
• Napięcie ≤ ok. 5,3 V: Dioda świeci stale, woda nie płynie, konieczna wymiana baterii.

Po wymianie baterii nie należy aktywować armatury przez ok. 30 sekund, aby umożliwić autokalibrację.

Ustawienie zasięgu czujnika

Można ręcznie przełączać między zasięgiem maksymalnym (fabrycznym) a zredukowanym (o ok. 50 mm). Zmiana trybu wymaga odłączenia zasilania na ok. 10 sekund, a następnie wykonania procedury kalibracji opisanej w instrukcji (zakrycie czujnika ręką lub białym papierem).

Konserwacja

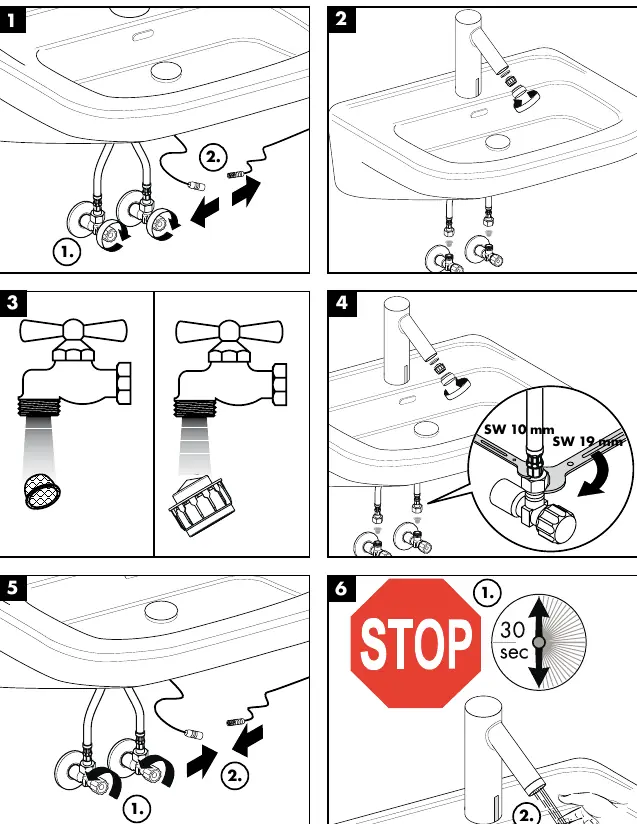

• Regularnie czyść sitka łapaczy.
• Zawory zwrotne muszą być sprawdzane przynajmniej raz w roku zgodnie z normą DIN EN 1717.
• Do czyszczenia nie używać silikonów zawierających kwas octowy.
