Instrukcja obsługi elektronicznej baterii umywalkowej AXOR Starck 10101XXX
Szybki przewodnik po instalacji, konfiguracji i konserwacji elektronicznej baterii umywalkowej AXOR Starck 10101XXX. Dowiedz się, jak ustawić zasięg czujnika, wymienić baterię i rozwiązać problemy z działaniem.
Spis treści
Obrazy z instrukcji
Przejdź do miejsca w treściNajważniejsze informacje z instrukcji
Niniejsza instrukcja dotyczy elektronicznych baterii umywalkowych z serii AXOR Starck (modele 10101XXX, 10140XXX, 10106XXX, 10145XXX). Dokument zawiera wytyczne dotyczące bezpiecznego montażu, podłączenia elektrycznego, konfiguracji czujnika podczerwieni oraz konserwacji. Bateria wyposażona jest w system EcoSmart (ogranicznik przepływu).
Bezpieczeństwo i instalacja
- Montaż musi być przeprowadzony przez wykwalifikowanego elektryka zgodnie z normami DIN VDE 0100 (część 701) / IEC 60364-7-701.
- Wszystkie prace elektryczne należy wykonywać przy odłączonym zasilaniu.
- Transformator nie może być instalowany w strefach ochronnych 0, 1 lub 2.
- Należy zamontować sitka łapaczy, aby zapobiec przedostawaniu się zanieczyszczeń z sieci wodociągowej.
- Bateria nie może być używana z przepływowymi podgrzewaczami wody.
Obsługa i ustawienia
Bateria posiada funkcję automatycznego dostosowania zasięgu czujnika do warunków otoczenia (wielkość umywalki, oświetlenie, refleksy). Ręczna regulacja czujnika nie jest wymagana.
Zmiana zasięgu czujnika
Jeśli bateria jest zamontowana na bardzo małej lub silnie odbijającej światło umywalce, można ręcznie przełączyć tryb pracy między "maksymalnym zasięgiem" (ustawienie fabryczne) a "zredukowanym zasięgiem" (zmniejszenie o ok. 50 mm):
- Odłącz zasilanie na ok. 10 sekund.
- Po ponownym podłączeniu, dioda LED zasygnalizuje wersję oprogramowania.
- Gdy dioda świeci światłem ciągłym, całkowicie zakryj okienko czujnika dłonią lub białym papierem.
- Po 20-40 sekundach odsłoń czujnik.
- Dioda zamiga, wskazując aktualny tryb (1 raz = maksymalny, 2 razy = zredukowany).

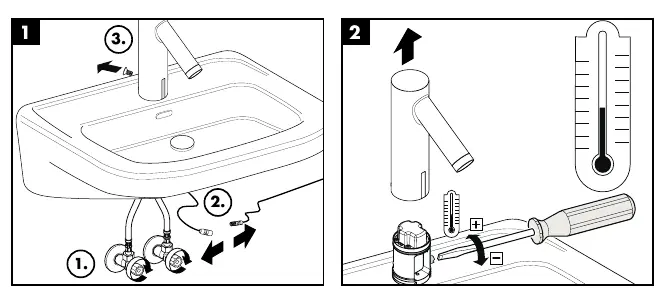

Zasilanie bateryjne
Wymiana baterii jest sygnalizowana przez diodę LED:
- Napięcie ≤ ok. 5,5 V: Dioda miga przy uruchomieniu, pobór wody możliwy.
- Napięcie ≤ ok. 5,3 V: Dioda świeci światłem ciągłym, pobór wody niemożliwy, konieczna wymiana baterii.
Uwaga: Po włożeniu baterii nie należy aktywować baterii przez ok. 30 sekund, aby umożliwić autokalibrację.
Konserwacja
Zgodnie z normą DIN EN 1717, należy regularnie (przynajmniej raz w roku) sprawdzać działanie zaworów zwrotnych. Do czyszczenia nie należy używać silikonów zawierających kwas octowy.
Informacje o producencie
AXOR
Praktyczna pomoc
Typowe problemy
Nieregularny strumień wody po montażu lub konserwacji
Powietrze w armaturze. Strumień ustabilizuje się po ok. 15 aktywacjach baterii.
Bateria nie działa, dioda świeci światłem ciągłym
Napięcie baterii spadło poniżej 5,3 V. Wymień baterię na nową (CR-P2 / 6 V litowa).
Zbyt duży zasięg czujnika (niechciane uruchamianie)
Zmień tryb pracy czujnika na "zredukowany zasięg" zgodnie z procedurą opisaną w instrukcji.
Przed użyciem
- Sprawdź, czy ciśnienie wody zimnej i ciepłej jest wyrównane.
- Upewnij się, że zamontowano sitka łapaczy zanieczyszczeń.
- Sprawdź, czy transformator jest zainstalowany w suchym miejscu poza strefami 0, 1 i 2.
- Po włożeniu baterii odczekaj 30 sekund przed pierwszym użyciem.
- Przepłucz instalację przed montażem baterii.
Parametry w praktyce
- Ciśnienie robocze
- Maksymalnie 0,8 MPa (zalecane 0,1 - 0,5 MPa).
- Temperatura wody
- Maksymalnie 80°C (zalecane 65°C).
- Stopień ochrony
- IP X5 (ochrona przed strugami wody).
Ilustracje i schematy
- Schemat przepływu pokazuje wydajność z systemem EcoSmart i bez niego.
- Wymiary podane w mm dla różnych modeli (10101XXX, 10106XXX, 10140XXX, 10145XXX).
Zgodność modelu
- Nie używać w połączeniu z przepływowymi podgrzewaczami wody.
- Nie montować na umywalkach z podniesioną krawędzią.
