Instrukcja obsługi naświetlacza LED Bailey 100W
Szybki przewodnik po instalacji i bezpiecznym użytkowaniu naświetlacza LED Bailey 100W. Zawiera schematy montażowe, parametry techniczne oraz wytyczne dotyczące konserwacji.
Spis treści
Obrazy z instrukcji
Przejdź do miejsca w treściNajważniejsze informacje z instrukcji
Naświetlacz LED Bailey 100W jest przeznaczony do użytku wewnętrznego i zewnętrznego. Instalacja musi zostać przeprowadzona przez wykwalifikowanego elektryka. Urządzenie wymaga zasilania AC 100-260V 50/60Hz i nie jest przystosowane do pracy z systemami oświetlenia awaryjnego. Przed przystąpieniem do jakichkolwiek prac należy bezwzględnie odłączyć zasilanie.
Montaż
Urządzenie posiada regulowany uchwyt montażowy. Rozstaw otworów montażowych wynosi 270 mm, z centralnym otworem o średnicy 12 mm oraz dwoma otworami bocznymi o szerokości 40 mm. Naświetlacz można montować na ścianach lub sufitach, zachowując możliwość regulacji kąta nachylenia oprawy.
Instalacja elektryczna
Podłączenie zasilania powinno odbywać się zgodnie z oznaczeniami przewodów: L (faza), N (neutralny) oraz przewód ochronny (uziemienie). Urządzenie wyposażone jest w przewód H05RN-F 3x0.75mm2 o długości 0,5 m. Nie należy otwierać obudowy ani samodzielnie wymieniać okablowania.
Bezpieczeństwo i konserwacja
- Nie przykrywać urządzenia ani nie mocować do niego żadnych przedmiotów.
- Przechowywać poza zasięgiem dzieci.
- W przypadku awarii (migotanie, zapach spalenizny, widoczne uszkodzenia, przegrzanie) należy natychmiast odłączyć zasilanie i nie dotykać urządzenia.
- Regularne czyszczenie miękką szmatką z wodą i mydłem wydłuża żywotność produktu.
- Unikać stosowania lotnych substancji chemicznych, takich jak alkohol, benzyna czy pestycydy.
Utylizacja
Zużyty produkt nie może być wyrzucany razem z odpadami domowymi. Należy go przekazać do odpowiedniego punktu recyklingu zgodnie z lokalnymi przepisami dotyczącymi odpadów elektrycznych.
Praktyczna pomoc
Typowe problemy
Migotanie światła lub zapach spalenizny
Natychmiast odłącz zasilanie i nie dotykaj urządzenia. Skontaktuj się z wykwalifikowanym elektrykiem w celu sprawdzenia usterki.
Brak możliwości włączenia
Sprawdź, czy napięcie zasilania jest zgodne z zakresem 100-260V AC oraz czy instalacja została wykonana poprawnie przez elektryka.
Przed użyciem
- Upewnij się, że napięcie sieciowe jest zgodne z parametrami naświetlacza.
- Sprawdź, czy miejsce montażu jest odpowiednie dla urządzenia o klasie szczelności IP65.
- Upewnij się, że instalację przeprowadzi wykwalifikowany elektryk.
- Sprawdź, czy w pobliżu nie znajdują się materiały łatwopalne.
- Upewnij się, że nie używasz urządzenia w systemach oświetlenia awaryjnego.
Parametry w praktyce
- Beam angle 120°
- Kąt rozsyłu światła, określający szerokość strumienia świetlnego.
- Operating temperature -20 ~ 45°C
- Dopuszczalny zakres temperatur otoczenia, w którym urządzenie może bezpiecznie pracować.
Ilustracje i schematy

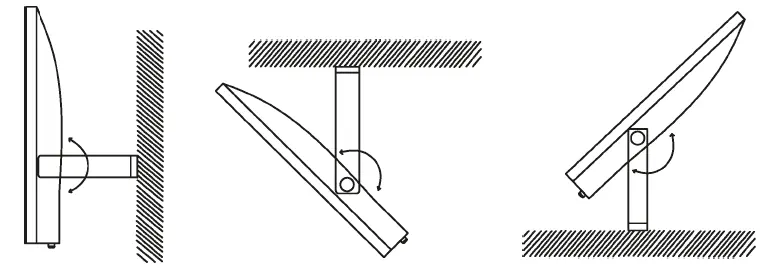

- Schemat montażowy pokazuje rozstaw otworów (270mm) oraz możliwość regulacji kąta nachylenia oprawy.
- Schemat elektryczny wskazuje sposób podłączenia przewodów L, N oraz uziemienia.
Zgodność modelu
- Urządzenie współpracuje wyłącznie z czujnikami fotokomórkowymi kompatybilnymi z technologią LED.
- Produkt nie jest przeznaczony do pracy z jednostkami oświetlenia awaryjnego.
