Katalog części zamiennych Bard 11EER Q-TEC Series - Instrukcja
Znajdź części zamienne do serii Bard 11EER Q-TEC. Katalog zawiera schematy rozłożeniowe oraz listy części dla komponentów zewnętrznych, wewnętrznych, funkcjonalnych i paneli sterowania.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejszy dokument jest oficjalnym katalogiem części zamiennych dla serii Bard 11EER Q-TEC. Zawiera szczegółowe schematy (exploded views) oraz listy części dla różnych wariantów urządzeń. Katalog służy do identyfikacji numerów części niezbędnych do naprawy i konserwacji.
Jak korzystać z katalogu
Katalog został podzielony na sekcje odpowiadające różnym podzespołom urządzenia. Każda sekcja zawiera rysunek techniczny z ponumerowanymi elementami oraz tabelę z numerami części. Aby znaleźć właściwą część, należy zlokalizować numer na rysunku, a następnie odnaleźć go w tabeli pod kolumną Dwg No.
Kategorie części

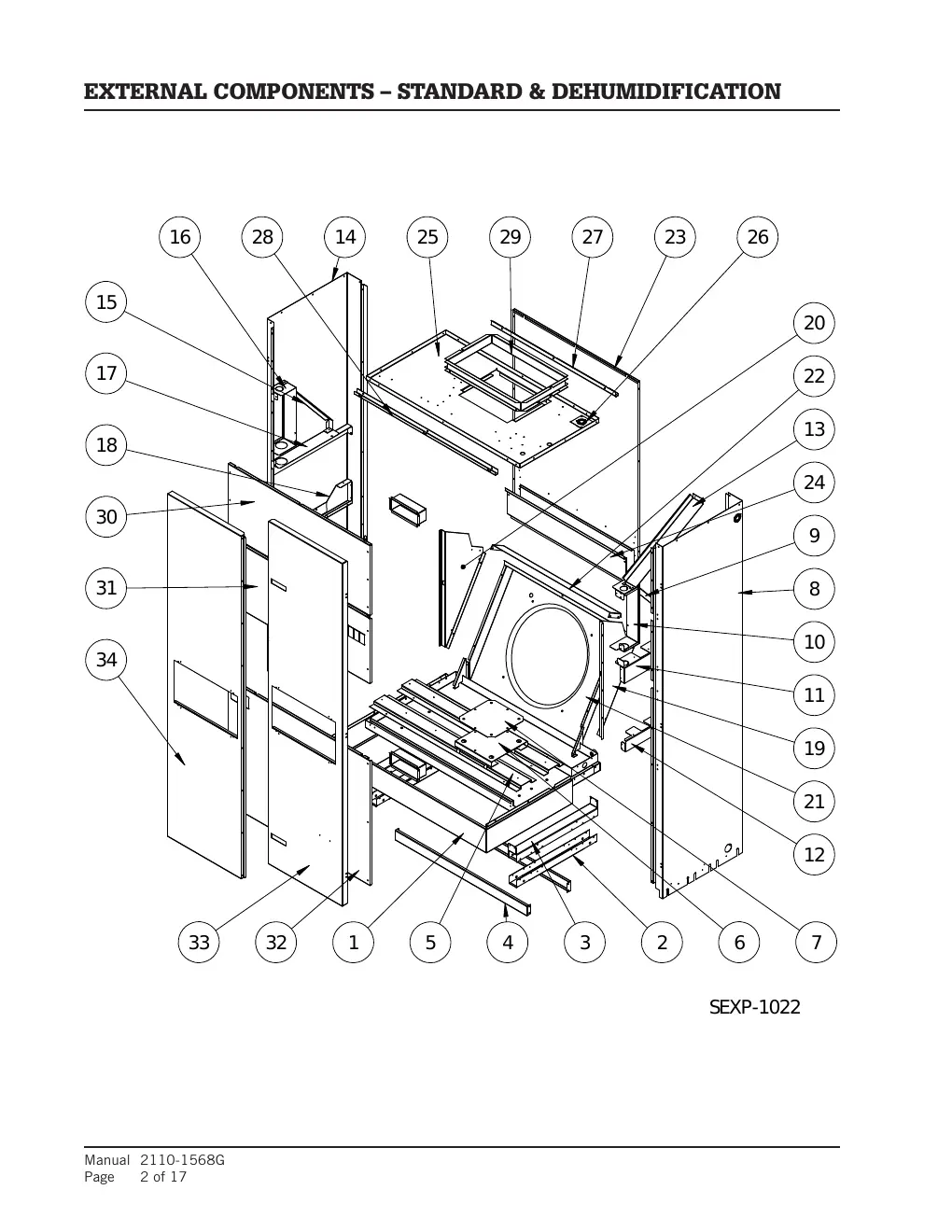

- Komponenty zewnętrzne (Standard i Dehumidification)

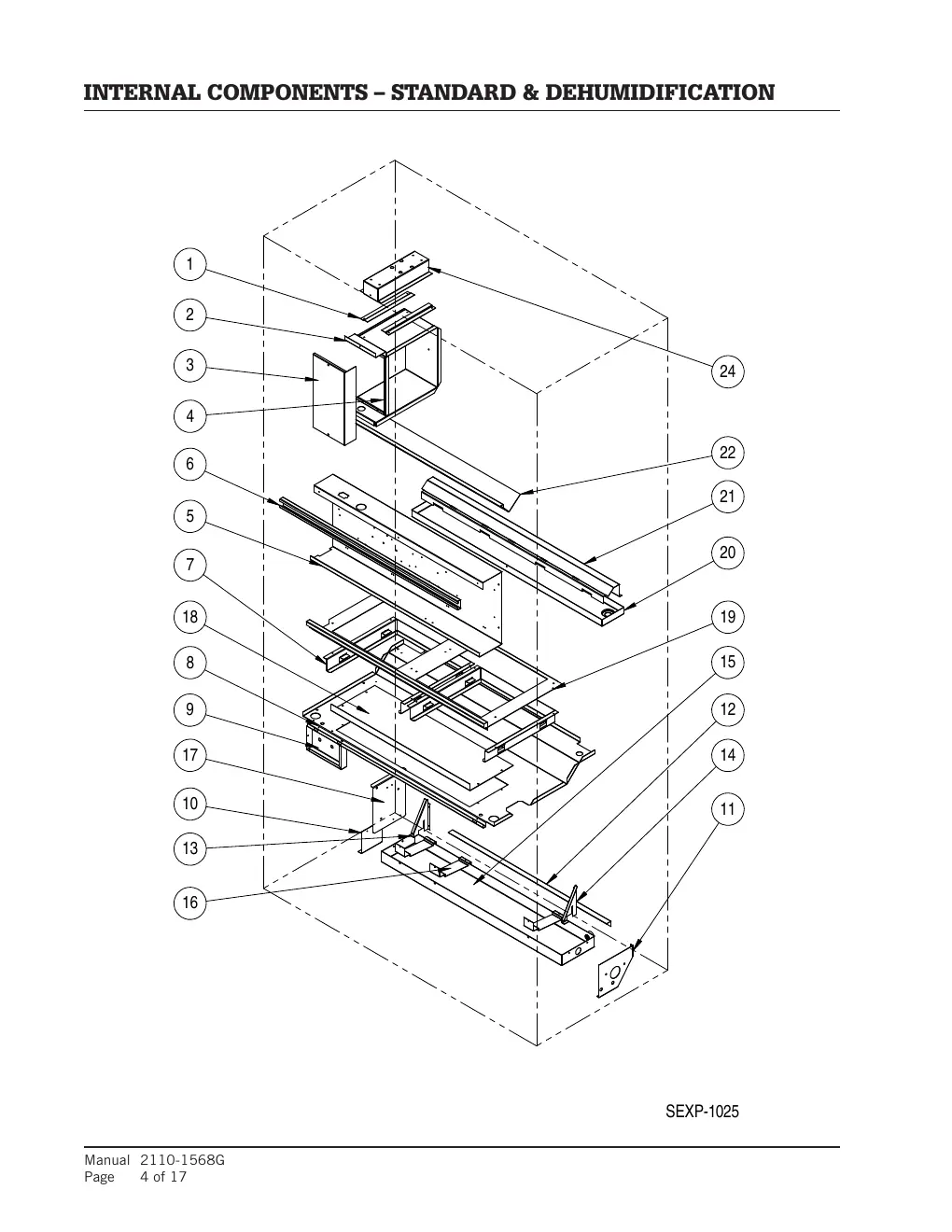

- Komponenty wewnętrzne (Standard i Dehumidification)

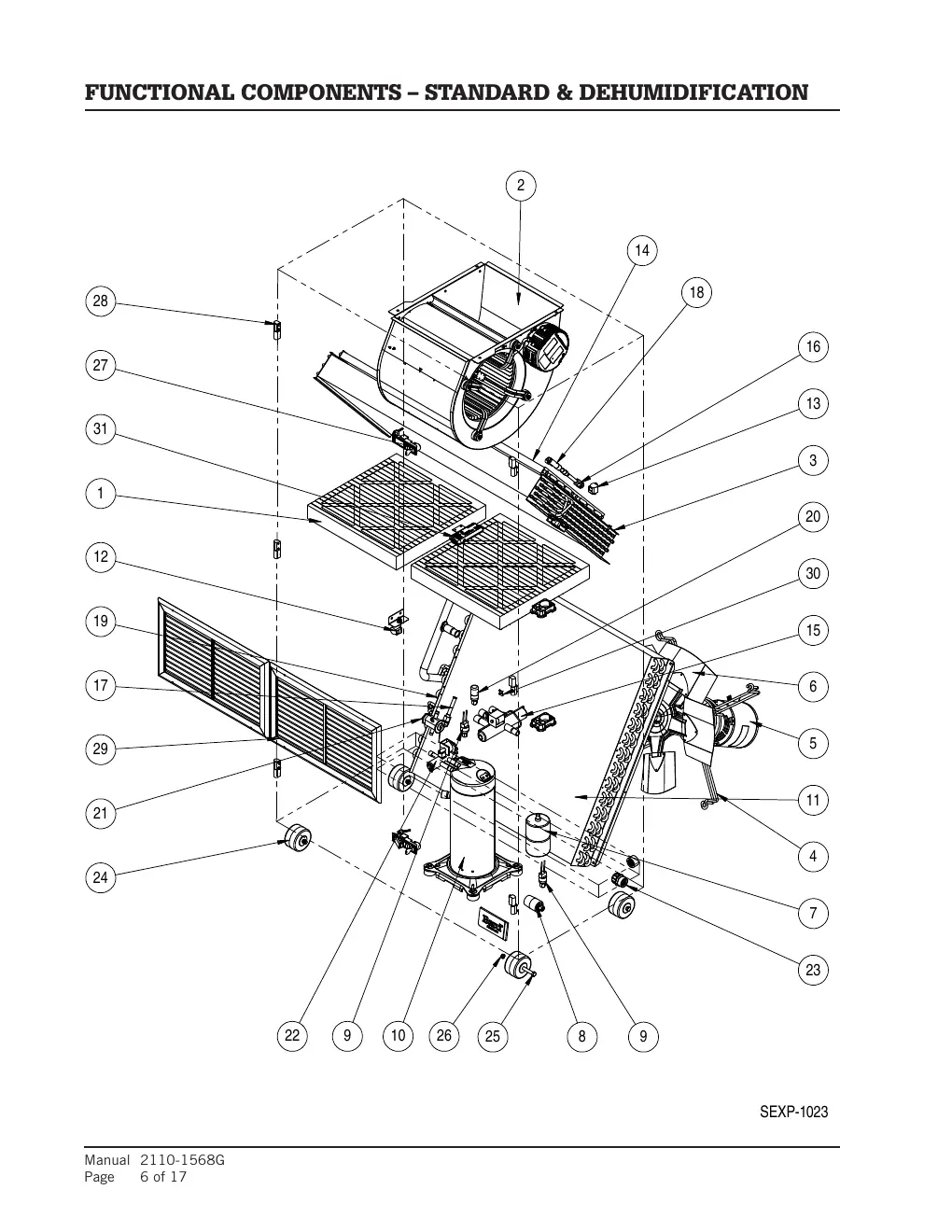

- Komponenty funkcjonalne (Standard i Dehumidification)

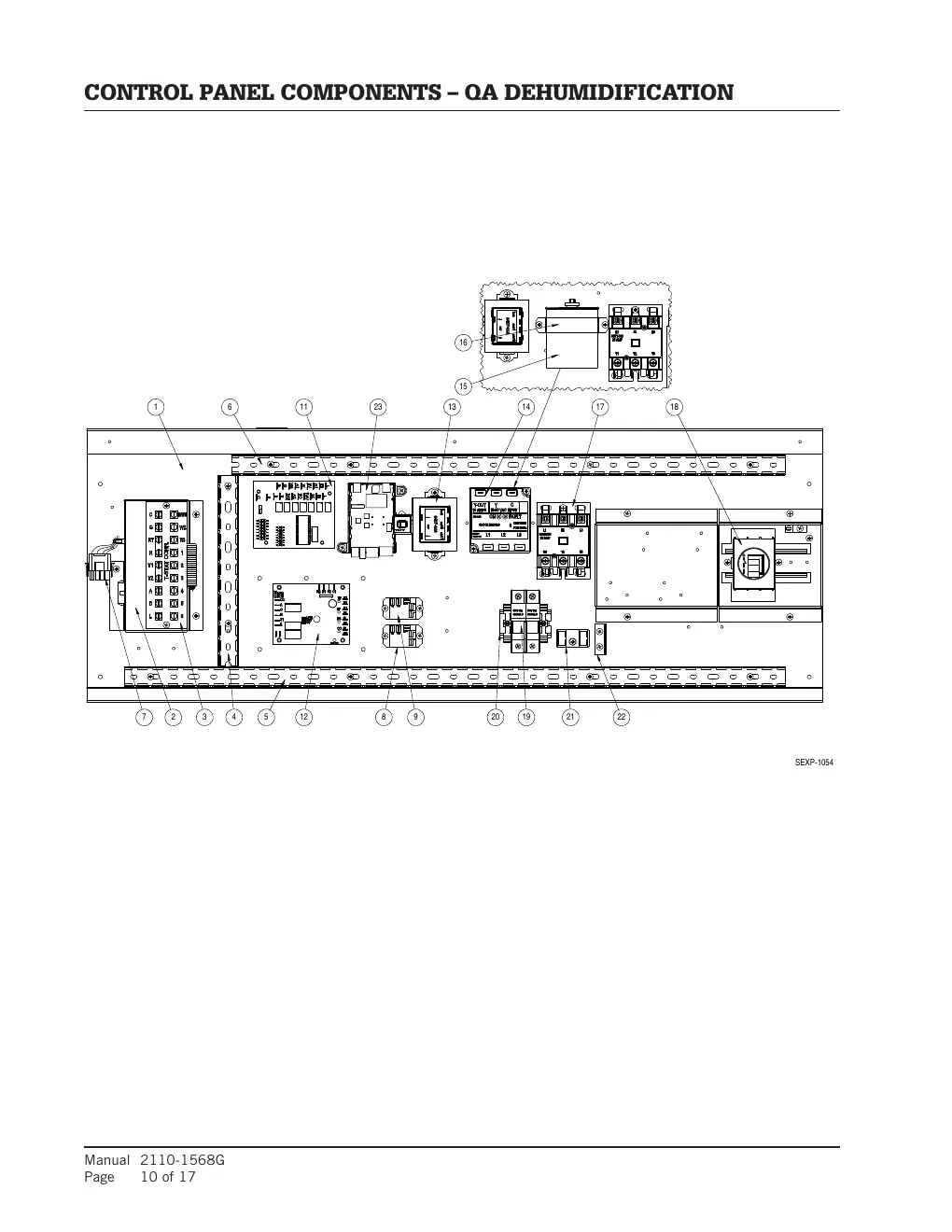

- Komponenty panelu sterowania (QA Dehumidification oraz QH Standard & Dehumidification)

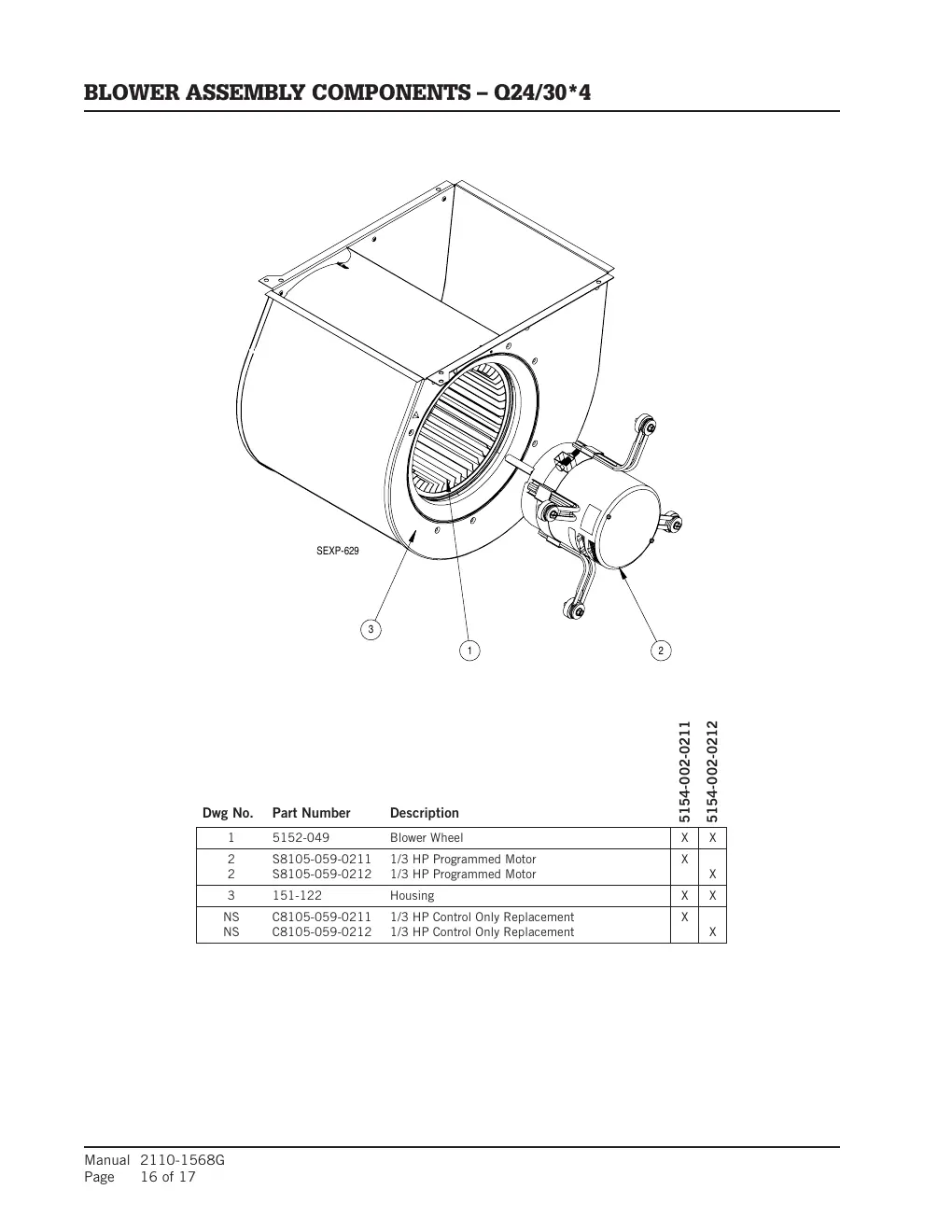

- Komponenty zespołu dmuchawy (Blower Assembly)
Ważne uwagi dotyczące zamawiania
Aby zapewnić otrzymanie właściwych części, należy zawsze podawać pełny numer modelu oraz numer seryjny urządzenia znajdujący się na tabliczce znamionowej. W przypadku części obudowy zewnętrznej, należy również uwzględnić opcje kolorystyczne. W razie wątpliwości należy skontaktować się z lokalnym dystrybutorem Bard.
Praktyczna pomoc
Przed użyciem
- Sprawdź tabliczkę znamionową urządzenia, aby uzyskać dokładny numer modelu i numer seryjny.
- Zidentyfikuj sekcję odpowiadającą uszkodzonemu podzespołowi (np. panel sterowania, dmuchawa).
- Porównaj numer części z tabeli z numerem na uszkodzonym elemencie.
- W przypadku części obudowy, upewnij się, że uwzględniasz opcje kolorystyczne.
Ilustracje i schematy
- Rysunki typu Exploded View przedstawiają urządzenie w rozłożeniu na części pierwsze.
- Numery na rysunkach odpowiadają kolumnie Dwg No. w tabelach części.
- Kolumny w tabelach z oznaczeniami X wskazują, czy dana część jest standardowym komponentem dla konkretnego modelu.
