Niniejszy dokument jest oficjalną listą części zamiennych (Ersatzteilliste) dla podgrzewacza wody Bartscher 10L. Zawiera on rozstrzelony schemat budowy urządzenia oraz tabelę z wykazem komponentów, co ułatwia identyfikację części niezbędnych do naprawy lub konserwacji.

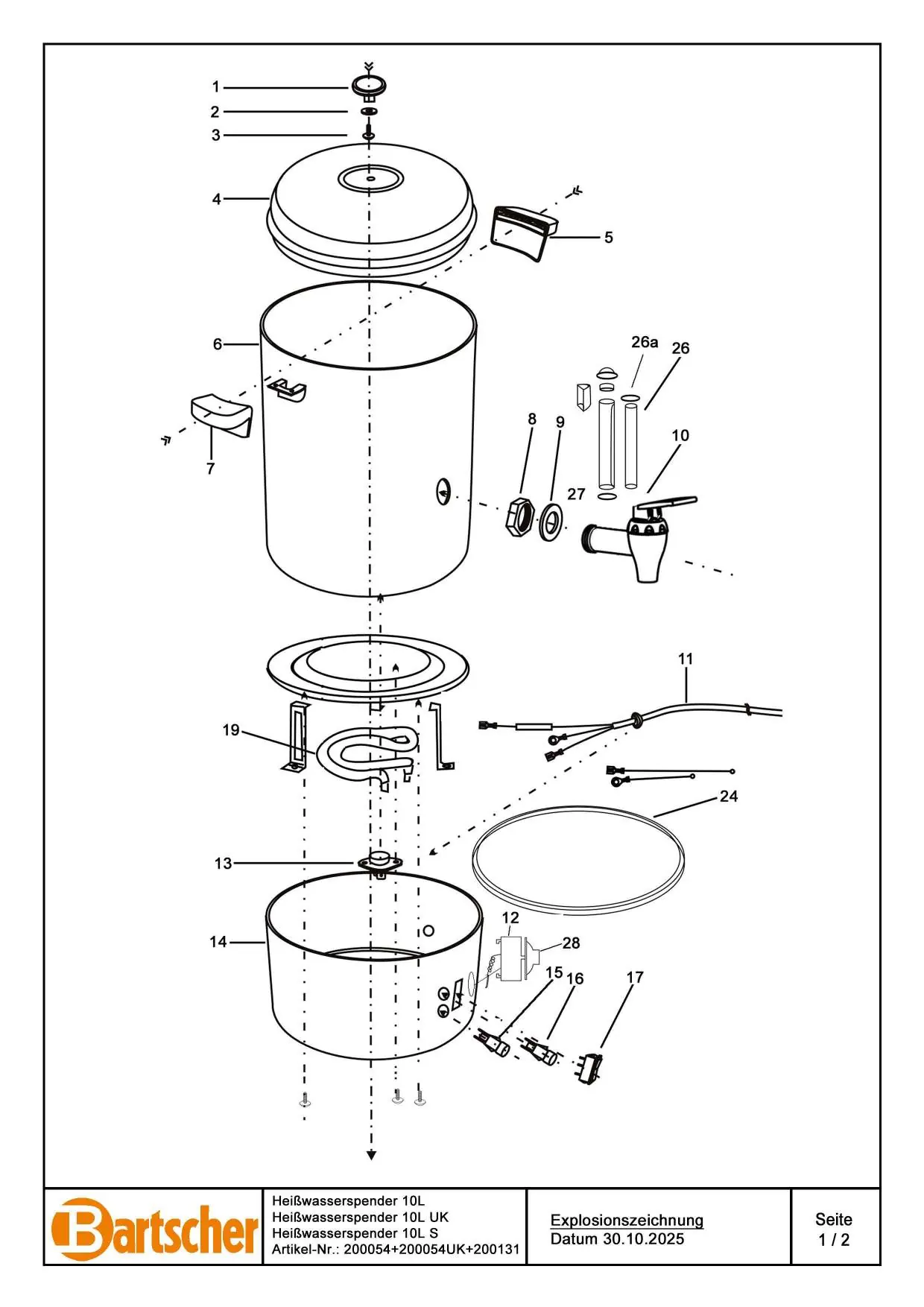

Schemat budowy urządzenia
Schemat przedstawia urządzenie w formie rozłożonej na części pierwsze. Każdy element jest oznaczony numerem, który odpowiada pozycji w tabeli części zamiennych. Pozwala to na precyzyjne zlokalizowanie takich elementów jak kran, termostaty, grzałka czy wskaźnik poziomu wody.

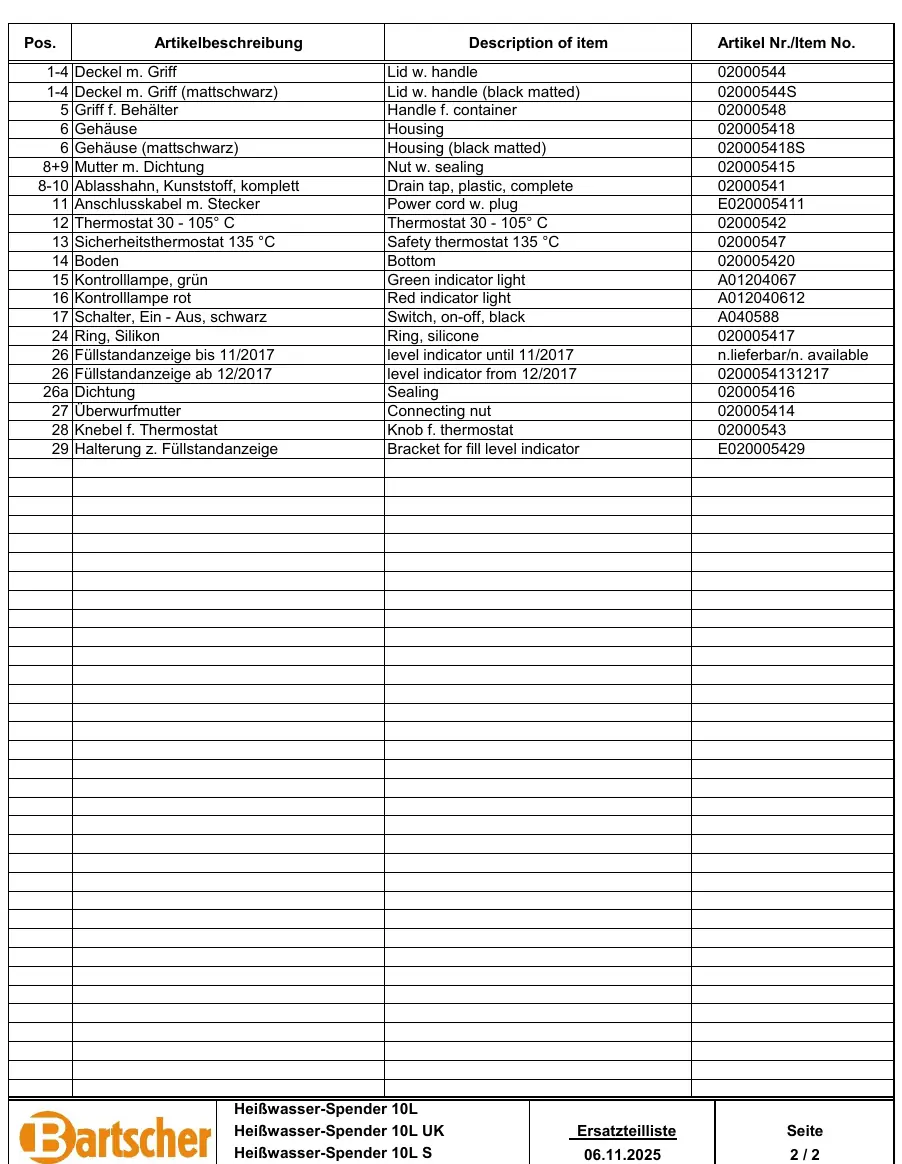

Lista części zamiennych
W tabeli części zamiennych znajdują się następujące informacje:
- Pozycja (Pos.): Numer elementu odpowiadający schematowi.
- Opis (Artikelbeschreibung / Description of item): Nazwa części w języku niemieckim i angielskim.
- Numer artykułu (Artikel Nr./Item No.): Kod katalogowy niezbędny do zamówienia części.
Wykaz obejmuje kluczowe podzespoły, takie jak:
- Układ grzewczy i sterowanie: Termostat (30-105°C), termostat bezpieczeństwa (135°C), przełącznik, kontrolki (zielona i czerwona).
- Elementy obudowy i obsługi: Pokrywa z uchwytem, kran spustowy, wskaźnik poziomu wody (z uwzględnieniem wersji przed i po 12/2017).
- Elementy montażowe: Uszczelki, nakrętki, przewód zasilający.
Informacje o producencie
Bartscher GmbH
Praktyczna pomoc
Typowe problemy
Sprawdź stan uszczelki (poz. 26a) lub wymień cały kran (poz. 8-10).
Sprawdź poprawność działania termostatu (poz. 12) lub termostatu bezpieczeństwa (poz. 13).
Przed użyciem
- Sprawdź numer artykułu na tabliczce znamionowej urządzenia.
- Porównaj wygląd uszkodzonej części ze schematem.
- W przypadku wymiany wskaźnika poziomu wody, upewnij się, czy urządzenie jest w wersji sprzed czy po 12/2017.
