Instrukcja obsługi płyty indukcyjnej z wyciągiem Bauknecht BVH 2065B F

Instrukcja obsługi płyty indukcyjnej z wbudowanym wyciągiem Bauknecht BVH 2065B F. Dowiedz się, jak zainstalować, obsługiwać i konserwować urządzenie, korzystać z funkcji Power Limitation, Bridge Zones oraz jak rozwiązywać typowe problemy.

Źródłowy PDF: italiano · opis: polski

Szybkie odpowiedzi z instrukcji

Szybka odpowiedź

Płyta indukcyjna Bauknecht BVH 2065B F to urządzenie z wbudowanym wyciągiem. Instrukcja zawiera wytyczne dotyczące instalacji (TOP/FLUSH), obsługi funkcji gotowania (Power Level, Booster, Bridge, Timer) oraz konserwacji filtrów. str. 32, 33, 38

Najważniejsze czynności

Ustawienie Power Limitation str. 34, 49
Resetowanie nasycenia filtrów str. 36, 51

Pierwsze uruchomienie

Sprawdź napięcie i podłącz urządzenie zgodnie ze schematem. str. 28, 43

Pokaż 5 kolejne odpowiedzi Pokaż mniej

Problemy i rozwiązania

Kod błędu E2

Zbyt wysoka temperatura elektroniki - poczekaj na ostygnięcie.

str. 39, 54

Kod błędu E3

Nieodpowiednie naczynie - usuń je.

str. 39, 54

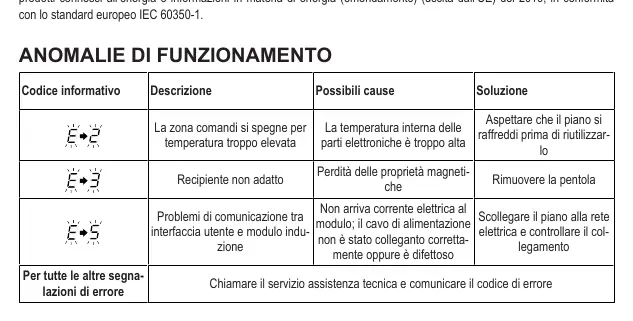

Kody błędów

Kod	Znaczenie	Działanie	Strony
E2	Zbyt wysoka temperatura elektroniki	Poczekaj na ostygnięcie	str. 39, 54
E3	Nieodpowiednie naczynie	Usuń naczynie	str. 39, 54
E5	Błąd komunikacji	Sprawdź podłączenie elektryczne	str. 39, 54

Konserwacja i reset

Resetowanie nasycenia filtrów str. 36, 51

Dane techniczne

Parametr	Wartość	Znaczenie	Strony
Wysokość	25 cm	Wymiar urządzenia	str. 40, 54
Szerokość	65 cm	Wymiar urządzenia	str. 40, 54
Głębokość	51,5 cm	Wymiar urządzenia	str. 40, 54

Gdzie szukać w PDF

Instrukcje bezpieczeństwa str. 25, 26, 27
Instalacja str. 28, 29
Konserwacja str. 38

Spis treści

Obrazy z instrukcji

Kliknij obraz, aby powiększyć

Strona 2

Strona 32

Strona 39

Najważniejsze informacje z instrukcji

Niniejsza instrukcja zawiera wytyczne dotyczące bezpiecznej instalacji, obsługi oraz konserwacji płyty indukcyjnej z wbudowanym wyciągiem Bauknecht BVH 2065B F. Przed przystąpieniem do użytkowania należy zapoznać się z zasadami bezpieczeństwa, w tym z wymogami dotyczącymi wentylacji i podłączenia elektrycznego.

Instalacja

Urządzenie jest przeznaczone do montażu w blacie kuchennym o grubości 2-6 cm (wersja TOP) lub 2,5-6 cm (wersja FLUSH). Instalacja elektryczna i mechaniczna musi być wykonana przez wykwalifikowany personel. Należy zapewnić odpowiednią wentylację i przestrzegać minimalnych odległości od ścian i szafek górnych.

Obsługa płyty

Płyta posiada 9 poziomów mocy oraz funkcję Power Booster. Funkcje takie jak Bridge Zones pozwalają na łączenie stref gotowania, a Temperature Manager umożliwia utrzymanie stałej temperatury. Funkcja Power Limitation pozwala na ograniczenie maksymalnego poboru mocy urządzenia.

Obsługa wyciągu

Wyciąg może pracować w trybie wyciągowym (odprowadzanie na zewnątrz) lub filtrującym (recyrkulacja). System posiada 3 poziomy prędkości oraz funkcję automatyczną, która dostosowuje moc ssania do poziomu mocy gotowania.

Czyszczenie i konserwacja

Płytę należy czyścić po każdym użyciu, unikając środków ściernych. Filtry przeciwtłuszczowe należy czyścić raz w miesiącu. Filtry zapachowe (węglowe/ceramiczne) wymagają regeneracji termicznej w piekarniku co 2-3 miesiące.

Rozwiązywanie problemów

W przypadku wystąpienia błędów, takich jak E2 (przegrzanie), E3 (nieodpowiednie naczynie) lub E5 (błąd komunikacji), należy postępować zgodnie z zaleceniami w sekcji dotyczącej anomalii funkcjonowania.

Praktyczna pomoc

Typowe problemy

Strefa sterowania wyłącza się z powodu zbyt wysokiej temperatury

Poczekaj, aż płyta ostygnie przed ponownym użyciem.

Naczynie nieodpowiednie

Użyj naczynia o właściwościach magnetycznych.

Problemy z komunikacją między interfejsem a modułem indukcyjnym

Odłącz płytę od zasilania i sprawdź połączenie elektryczne.

Przed użyciem

Sprawdź, czy napięcie sieciowe odpowiada danym na tabliczce znamionowej.
Upewnij się, że używasz naczyń z dnem magnetycznym.
Sprawdź, czy w pobliżu strefy instalacji znajduje się gniazdko elektryczne.
Upewnij się, że wszystkie elementy montażowe są w zestawie.
Zapewnij odpowiednią wentylację w pomieszczeniu.

Pokaż więcej Pokaż mniej

Parametry w praktyce

Power Limitation: Funkcja ograniczająca maksymalny pobór mocy urządzenia.
Bridge Zones: Możliwość połączenia dwóch stref gotowania w jedną większą strefę.

Ilustracje i schematy

Schematy instalacji TOP i FLUSH pokazują wymagane wymiary i odległości.
Schemat panelu sterowania wyjaśnia funkcje przycisków i wyświetlaczy.
Schematy podłączenia elektrycznego dla różnych napięć (3N~, 2N~, 1N~).

Zgodność modelu

Używaj tylko naczyń z dnem magnetycznym.
Nie używaj naczyń z dnem o szorstkiej powierzchni.
Nie używaj naczyń z dnem emaliowanym.
