Instrukcja obsługi głowicy ruchomej Beamz Pro COBRA 100 SPOT
Szybki przewodnik po instalacji, konfiguracji DMX, konserwacji i rozwiązywaniu problemów dla głowicy ruchomej Beamz Pro COBRA 100 SPOT.
Spis treści
Obrazy z instrukcji
Przejdź do miejsca w treściNajważniejsze informacje z instrukcji
Niniejsza instrukcja zawiera wytyczne dotyczące bezpiecznej instalacji, obsługi i konserwacji głowicy ruchomej Beamz Pro COBRA 100 SPOT. Urządzenie jest przeznaczone wyłącznie do użytku wewnątrz pomieszczeń. Przed przystąpieniem do pracy należy upewnić się, że napięcie sieciowe jest zgodne z wymaganiami urządzenia. W przypadku montażu na wysokości powyżej 100 cm, obowiązkowe jest użycie linki zabezpieczającej.
Montaż i instalacja
Urządzenie można ustawić na stabilnej powierzchni lub zamontować na kratownicy (truss) za pomocą uchwytów typu omega i certyfikowanych zacisków. Miejsce montażu musi wytrzymać dziesięciokrotność wagi urządzenia. Zawsze zabezpieczaj urządzenie linką zabezpieczającą, nigdy nie mocuj jej do uchwytów transportowych.
Sterowanie DMX512
Urządzenie obsługuje standardowy protokół DMX512. Połącz wyjście kontrolera z wejściem pierwszego urządzenia, a następnie łącz kolejne urządzenia w łańcuch. Na ostatnim urządzeniu w linii należy zastosować terminator DMX (wtyczka XLR z rezystorem 120 Ohm między pinami 2 i 3).
Czyszczenie i konserwacja
Regularne czyszczenie jest kluczowe dla wydajności i żywotności urządzenia. Kurz i brud ograniczają moc świetlną i utrudniają chłodzenie. Przed czyszczeniem odłącz urządzenie od zasilania i pozwól mu całkowicie ostygnąć. Używaj miękkiej, niestrzępiącej się szmatki i delikatnego roztworu czyszczącego. Nie używaj agresywnych środków chemicznych.
Wymiana bezpiecznika
Jeśli urządzenie nie reaguje, sprawdź bezpiecznik. Przed wymianą odłącz przewód zasilający. Otwórz uchwyt bezpiecznika na tylnym panelu za pomocą śrubokręta, wymień bezpiecznik na nowy o tych samych parametrach i zamknij uchwyt.
Rozwiązywanie problemów
W przypadku braku reakcji urządzenia sprawdź zasilanie, kable i bezpiecznik. Jeśli urządzenie nie reaguje na kontroler DMX, sprawdź adresowanie, ustawienia trybu DMX oraz poprawność połączeń kablowych. W przypadku przegrzewania się urządzenia, zapewnij lepszą wentylację i wyczyść otwory wentylacyjne.
Informacje o producencie
beamZ
Praktyczna pomoc
Typowe problemy
Sprawdź, czy zasilanie jest włączone, sprawdź kable i połączenia. Jeśli bezpiecznik jest przepalony, wymień go na nowy o tych samych parametrach.
Sprawdź połączenia kablowe, adresowanie urządzenia oraz ustawienia trybu DMX. Upewnij się, że linia DMX jest zakończona terminatorem.
Urządzenie może być przegrzane. Pozwól mu ostygnąć, sprawdź czy wentylatory działają i czy wokół urządzenia jest swobodny przepływ powietrza.
Przed użyciem
- Sprawdź, czy urządzenie nie posiada uszkodzeń transportowych.
- Upewnij się, że napięcie sieciowe jest zgodne z wymaganiami urządzenia.
- Zapewnij co najmniej 50 cm wolnej przestrzeni wokół urządzenia dla wentylacji.
- W przypadku montażu powyżej 100 cm, zamocuj linkę zabezpieczającą.
- Upewnij się, że otwory wentylacyjne nie są zablokowane.
Parametry w praktyce
- DMX channels: 14
- Liczba kanałów DMX wymaganych do pełnego sterowania funkcjami urządzenia.
- IP rating: IP20
- Urządzenie przeznaczone do użytku wewnątrz pomieszczeń, brak ochrony przed wodą.
- Beam angle: 5°
- Kąt wiązki światła, określający skupienie strumienia świetlnego.
Ilustracje i schematy

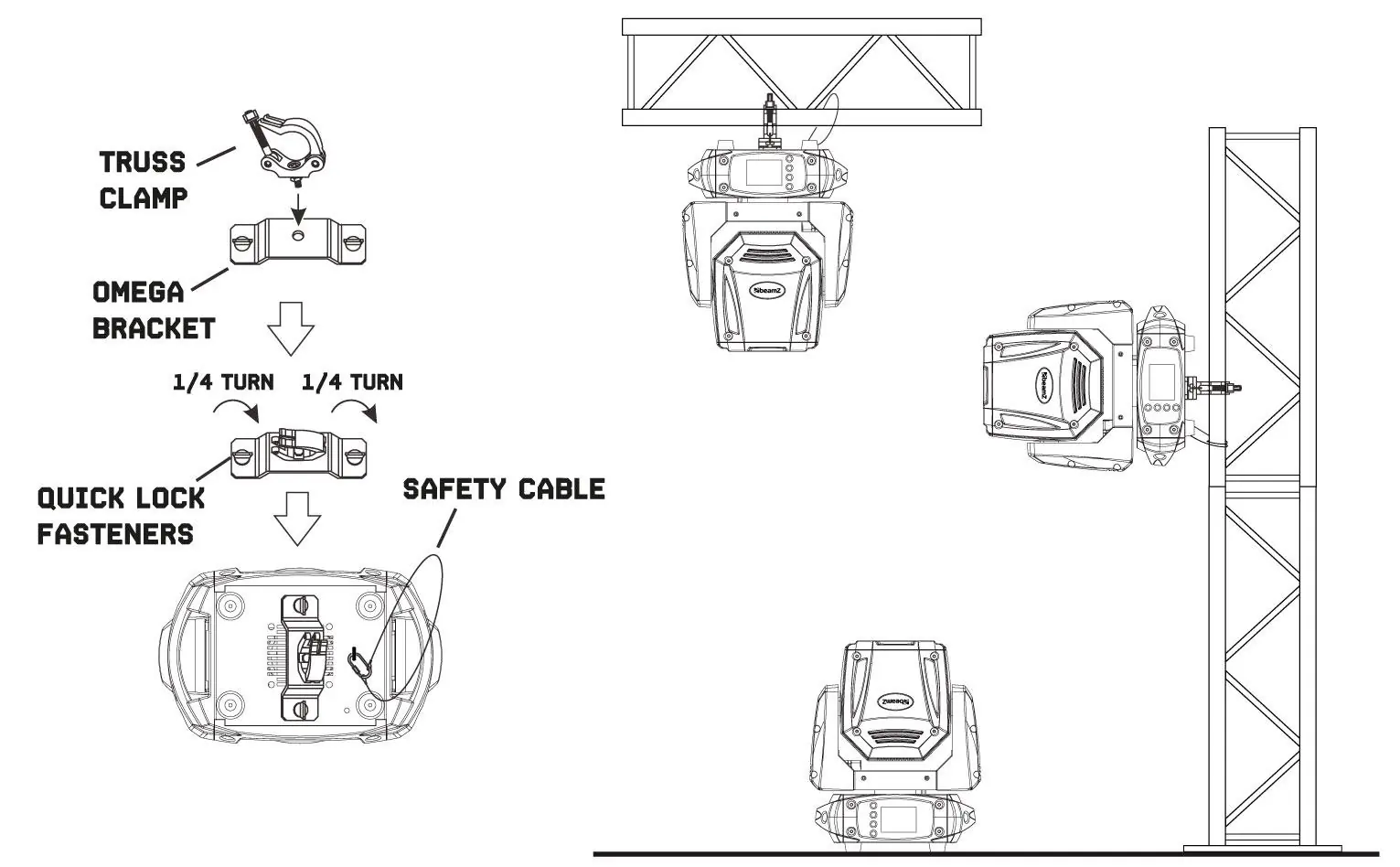

- Schemat montażu: pokazuje sposób mocowania uchwytów omega do podstawy urządzenia za pomocą szybkozłączy (1/4 obrotu) oraz montaż na kratownicy z użyciem linki zabezpieczającej.
- Schemat DMX: ilustruje połączenie kontrolera z wieloma urządzeniami w łańcuchu oraz konieczność zastosowania terminatora 120 Ohm na ostatnim urządzeniu.
- Wymiana bezpiecznika: instrukcja otwarcia uchwytu bezpiecznika na tylnym panelu za pomocą śrubokręta.
Zgodność modelu
- Urządzenie wymaga podłączenia do zasilania 100-240VAC 50/60Hz.
- Sterowanie odbywa się przez standardowy protokół DMX512 (złącze 3-pin XLR).
- Nie podłączaj urządzenia do ściemniaczy (dimmerpack).
