Instrukcja obsługi głowicy ruchomej beamZ Cobra 100H
Szybki przewodnik po instalacji, konfiguracji DMX, konserwacji i rozwiązywaniu problemów dla głowicy ruchomej beamZ Cobra 100H. Zawiera instrukcje montażu, wymiany bezpiecznika oraz specyfikację techniczną.
Spis treści
Obrazy z instrukcji
Przejdź do miejsca w treściNajważniejsze informacje z instrukcji
Niniejszy dokument zawiera kluczowe wytyczne dotyczące bezpiecznej instalacji, obsługi oraz konserwacji głowicy ruchomej beamZ Cobra 100H. Przed przystąpieniem do pracy należy upewnić się, że napięcie sieciowe jest zgodne z wymaganiami urządzenia. Urządzenie przeznaczone jest wyłącznie do użytku wewnątrz pomieszczeń.
Montaż
Urządzenie można ustawić na stabilnej powierzchni lub zamontować podwieszając je do kratownicy (truss). W przypadku montażu na wysokości powyżej 100 cm, obowiązkowe jest użycie atestowanej linki zabezpieczającej. Do montażu na kratownicy należy użyć certyfikowanych zacisków oraz wsporników typu omega, które należy zablokować w podstawie urządzenia poprzez obrót o 1/4 obrotu.
Podłączenie DMX512
Aby sterować urządzeniem za pomocą kontrolera DMX, należy połączyć wyjście kontrolera z wejściem DMX pierwszego urządzenia, a następnie łączyć kolejne urządzenia szeregowo. Na ostatnim urządzeniu w łańcuchu należy zainstalować terminator DMX (wtyk XLR z rezystorem 120 Ohm między pinami 2 i 3).
Czyszczenie i konserwacja
Regularne czyszczenie jest niezbędne dla zachowania wydajności świetlnej i żywotności urządzenia. Należy usuwać kurz z otworów wentylacyjnych i powierzchni zewnętrznych. Do czyszczenia elementów szklanych używać miękkiej, niestrzępiącej się ściereczki z delikatnym detergentem. Przed czyszczeniem zawsze odłączyć zasilanie i pozwolić urządzeniu całkowicie ostygnąć.
Wymiana bezpiecznika
W przypadku awarii bezpiecznika, należy go wymienić na nowy o identycznych parametrach. Procedura polega na otwarciu uchwytu bezpiecznika na tylnym panelu za pomocą śrubokręta, wyjęciu starego bezpiecznika, zainstalowaniu nowego i ponownym zamknięciu uchwytu.
Rozwiązywanie problemów
W razie braku reakcji urządzenia, sprawdzić zasilanie oraz stan bezpiecznika. Jeśli urządzenie nie reaguje na kontroler, sprawdzić adresowanie DMX, jakość kabli oraz obecność terminatora na końcu linii DMX.
Informacje o producencie
beamZ
Praktyczna pomoc
Typowe problemy
Brak reakcji urządzenia
Sprawdzić zasilanie, kable oraz stan bezpiecznika na tylnym panelu.
Urządzenie nie reaguje na kontroler DMX
Sprawdzić adresowanie DMX, połączenia kablowe oraz czy na końcu linii zainstalowano terminator 120 Ohm.
Strumień świetlny przerywa
Urządzenie może być przegrzane. Zapewnić swobodny przepływ powietrza wokół obudowy i wyczyścić otwory wentylacyjne.
Przed użyciem
- Sprawdzić, czy urządzenie nie uległo uszkodzeniu w transporcie.
- Upewnić się, że napięcie sieciowe jest zgodne z tabliczką znamionową.
- Zapewnić co najmniej 50 cm wolnej przestrzeni wokół urządzenia dla wentylacji.
- W przypadku montażu na wysokości >100 cm, zamocować linkę zabezpieczającą.
- Sprawdzić, czy wszystkie śruby montażowe są dokręcone.
Parametry w praktyce
- Kąt świecenia
- 6 stopni - wąska, skupiona wiązka światła.
- Stopień ochrony
- IP20 - urządzenie przeznaczone wyłącznie do użytku wewnątrz pomieszczeń.
Ilustracje i schematy

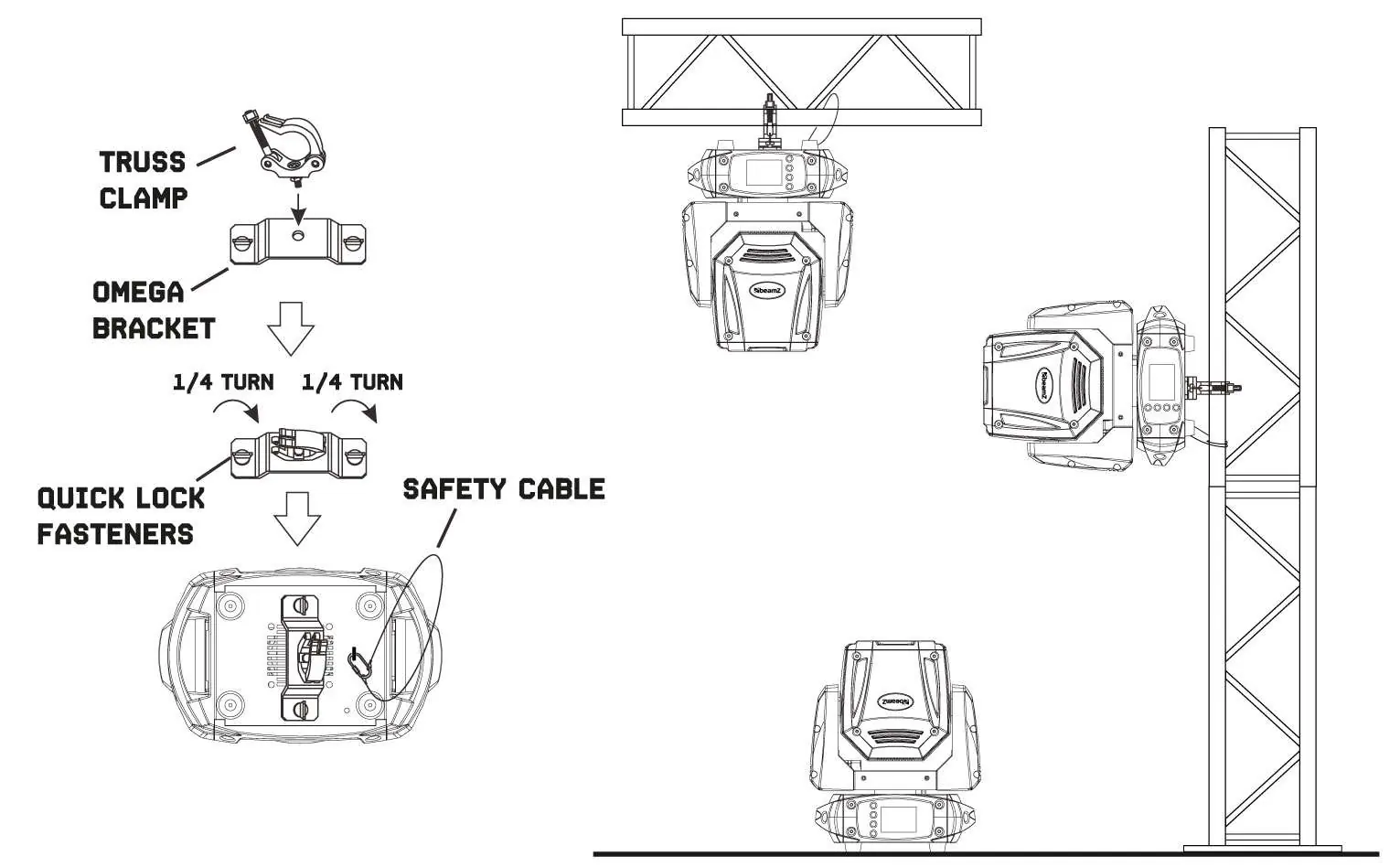

- Schemat montażu: pokazuje użycie zacisków (truss clamp) i wsporników omega z blokadą 1/4 obrotu.

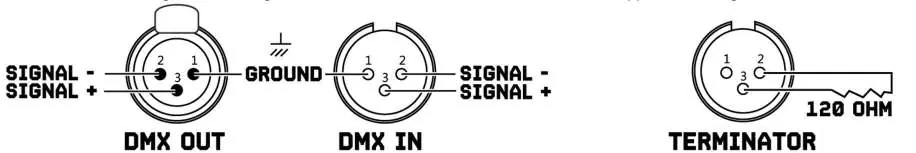

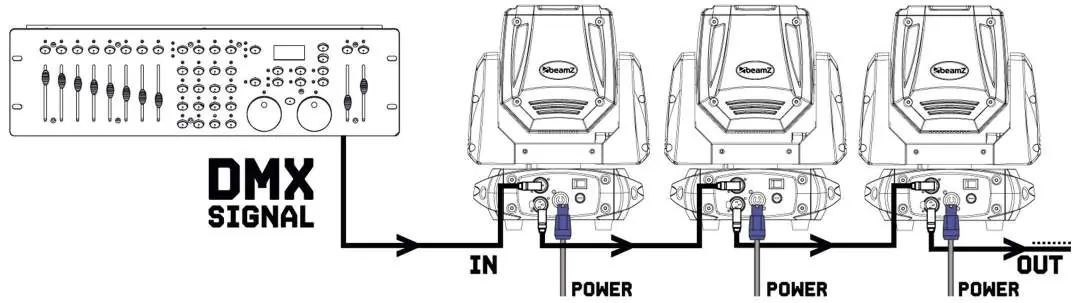

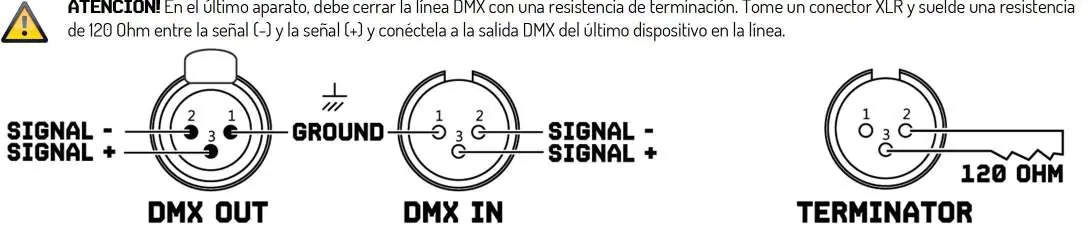

- Schemat DMX: ilustruje łańcuchowe połączenie urządzeń oraz konieczność użycia terminatora 120 Ohm na końcu linii.
- Wymiana bezpiecznika: pokazuje użycie śrubokręta do otwarcia uchwytu bezpiecznika.
Zgodność modelu
- Urządzenie wymaga bezpośredniego podłączenia do sieci, nie używać z zewnętrznymi ściemniaczami.
- Możliwość łączenia szeregowego zasilania do 4 jednostek przy 230V/16A.
