Instrukcja obsługi głowicy ruchomej Beamz Tiger 18R MKII
Szybki przewodnik po instrukcji obsługi głowicy ruchomej Beamz Tiger 18R MKII. Dowiedz się, jak bezpiecznie zamontować urządzenie, skonfigurować DMX, wymieniać gobo oraz rozwiązywać typowe problemy techniczne.
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Głowica ruchoma Beamz Tiger 18R MKII wymaga odblokowania zabezpieczeń transportowych przed użyciem. Sterowanie odbywa się przez DMX512 lub RDM, przy czym ostatnie urządzenie w łańcuchu musi posiadać terminator 120 Ohm. str. 5, 6, 7
Najważniejsze czynności
- Odblokowanie zabezpieczeń transportowych str. 7
- Montaż na kratownicy str. 5
Pierwsze uruchomienie
- Odblokuj blokady Pan/Tilt przed włączeniem str. 7
Problemy i rozwiązania
Sprawdź zasilanie, kable oraz bezpiecznik.
str. 8Konserwacja i reset
- Wymiana bezpiecznika str. 7
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Napięcie | 100-240VAC, 50-60Hz | Zasilanie | str. 39 |
| Waga | 23,5 kg | Waga urządzenia | str. 39 |
Gdzie szukać w PDF
- Instrukcja bezpieczeństwa str. 4
- Sterowanie DMX str. 6
- Konserwacja str. 7
- Dane techniczne str. 39
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji

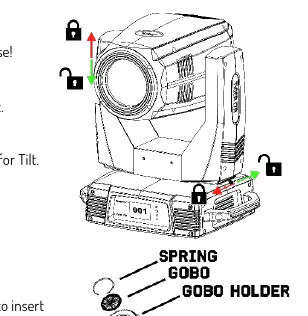

Niniejsza instrukcja zawiera kluczowe wytyczne dotyczące bezpiecznej instalacji, obsługi i konserwacji głowicy ruchomej Beamz Tiger 18R MKII. Przed przystąpieniem do pracy należy bezwzględnie odblokować zabezpieczenia transportowe Pan/Tilt.
Montaż i instalacja

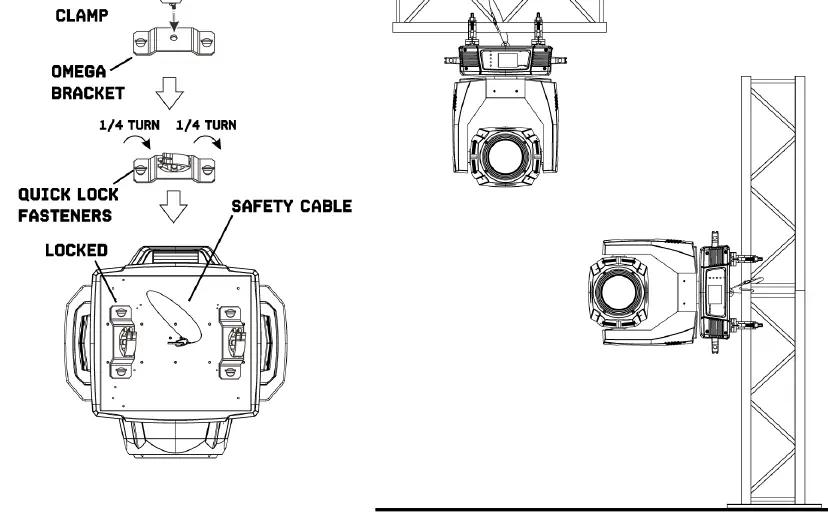

Urządzenie może być montowane na stabilnej powierzchni lub podwieszone do kratownicy. W przypadku montażu podwieszanego należy użyć certyfikowanych zacisków oraz wsporników typu omega. Wymagane jest zabezpieczenie urządzenia linką bezpieczeństwa, jeśli wysokość montażu przekracza 100 cm.
Obsługa i sterowanie

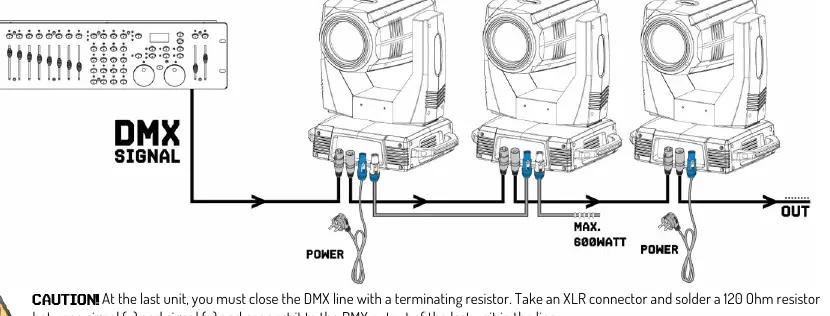

Urządzenie obsługuje protokół DMX512 oraz RDM. W łańcuchu DMX ostatnie urządzenie musi być zakończone rezystorem 120 Ohm. Panel sterowania posiada ekran dotykowy oraz przyciski nawigacyjne.
Konserwacja i wymiana części
- Wymiana gobo: Przed wymianą należy wyłączyć urządzenie, odłączyć zasilanie i pozwolić mu ostygnąć. Należy używać gobo o wymiarach: średnica zewnętrzna 24.8 mm, średnica obrazu 21 mm, max. grubość 1.1 mm.
- Wymiana bezpiecznika: W przypadku awarii bezpiecznika, należy wymienić go na nowy o identycznych parametrach.
- Czyszczenie: Regularnie usuwaj kurz z otworów wentylacyjnych i soczewek, używając suchej szmatki lub sprężonego powietrza o niskim ciśnieniu.
Informacje o producencie
beamZ
Praktyczna pomoc
Typowe problemy
Sprawdź zasilanie, kable oraz bezpiecznik.
Sprawdź adresowanie DMX, kable oraz czy na końcu linii znajduje się terminator 120 Ohm.
Zapewnij swobodny przepływ powietrza (min. 50 cm) i wyczyść otwory wentylacyjne.
Przed użyciem
- Odblokuj zabezpieczenia transportowe Pan/Tilt
- Sprawdź, czy napięcie sieciowe jest zgodne z wymaganiami
- Upewnij się, że urządzenie jest stabilnie zamontowane
- Podłącz linkę bezpieczeństwa przy montażu powyżej 100 cm
