Instrukcja montażu lampy ściennej Bed Bath and Beyond 1821-WT1
Kompletny przewodnik instalacji lampy ściennej Bed Bath and Beyond 1821-WT1. Instrukcja zawiera szczegółowe kroki montażu w dwóch wariantach: z wtyczką oraz podłączenie bezpośrednie do instalacji elektrycznej, schematy okablowania oraz...
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Lampa 1821-WT1 może być zainstalowana na dwa sposoby: jako lampa wtykana do gniazdka (Diagram 1) lub jako lampa montowana na stałe do puszki elektrycznej (Diagram 2). W obu przypadkach należy najpierw wyłączyć zasilanie elektryczne. str. 3, 4
Najważniejsze czynności
- Wyłączenie zasilania str. 3, 4
- Identyfikacja przewodów str. 2
Gdzie szukać w PDF
- Wskazówki dotyczące oświetlenia str. 1
- Schematy montażu i okablowania str. 2
- Instrukcja montażu (EN) str. 3
- Instrukcja montażu (FR/ES) str. 4
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejsza instrukcja dotyczy montażu lampy ściennej Bed Bath and Beyond 1821-WT1. Produkt oferuje dwie opcje instalacji: montaż naścienny z wykorzystaniem wtyczki do gniazdka (Diagram 1) lub montaż przewodowy bezpośrednio do puszki elektrycznej (Diagram 2). Przed przystąpieniem do prac należy bezwzględnie wyłączyć zasilanie w skrzynce bezpieczników.
Przygotowanie do instalacji
- Wyłącz zasilanie elektryczne w obwodzie, w którym będzie montowana lampa.
- Upewnij się, że posiadasz wszystkie elementy zestawu znajdujące się w żółtej torbie.
- W przypadku montażu przewodowego, upewnij się, że posiadasz odpowiednie narzędzia do pracy z instalacją elektryczną.
- Wszystkie prace instalacyjne powinny być wykonywane przez wykwalifikowanego elektryka.
Opcja 1: Montaż z wtyczką (Diagram 1)
- Przytrzymaj lampę przy ścianie, aby ustalić odpowiednie miejsce montażu.
- Zaznacz ołówkiem punkty montażowe na ścianie, używając otworów w płytce montażowej (N).
- Wywierć otwory i włóż plastikowe kołki rozporowe (A).
- Wkręć śruby montażowe (C) w kołki, pozostawiając około 2-3 mm gwintu wystającego poza ścianę.
- Zawieś płytkę montażową (N) na śrubach.
- Zainstaluj żarówkę (brak w zestawie) zgodnie ze specyfikacją lampy.
- Załóż klosz (J) i zabezpiecz go nakrętką (K).
- Podłącz wtyczkę do najbliższego gniazdka elektrycznego.

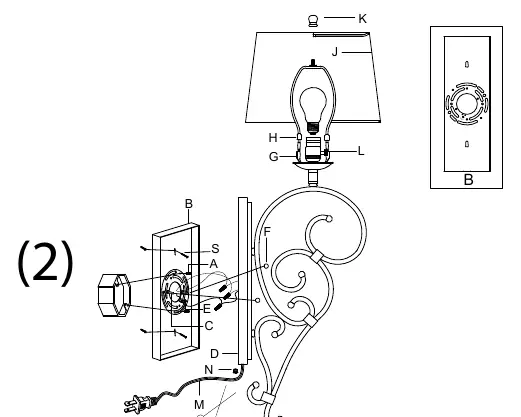

Opcja 2: Montaż przewodowy (Diagram 2)
- Zdejmij płytkę montażową (N) z podstawy lampy (D) i zainstaluj płytkę (B) przeznaczoną do puszki elektrycznej.
- Przytrzymaj płytkę (B) przy puszce elektrycznej, zaznacz otwory i wywierć je w ścianie.
- Włóż kołki rozporowe i przykręć płytkę (B) do ściany za pomocą śrub (S).
- Przeciągnij przewody z puszki elektrycznej przez środek płytki (B).
- Przykręć wspornik montażowy (B) do puszki elektrycznej za pomocą śrub (A).
- Odetnij wtyczkę z przewodu zasilającego lampy (M), pozostawiając 8-10 cali (ok. 20-25 cm) przewodu do podłączenia.
- Przeciągnij przewód przez otwór w dolnej części podstawy lampy (D) i zabezpiecz otwór zatyczką (N).
- Podłącz przewody zgodnie z instrukcją (patrz sekcja Identyfikacja przewodów).
- Zamocuj podstawę lampy (D) do wspornika (B) za pomocą nakrętek dekoracyjnych (F).

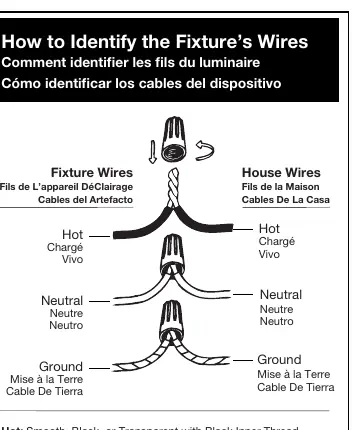

Identyfikacja przewodów
Podczas podłączania przewodów należy zachować następującą zgodność:
- Przewód fazowy (Hot): Gładki, czarny lub przezroczysty z czarnym wewnętrznym splotem.
- Przewód neutralny (Neutral): Żebrowany, biały lub przezroczysty z białym wewnętrznym splotem.
- Przewód uziemiający (Ground): Miedziany, goły metal, zielony lub przezroczysty z zielonym wewnętrznym splotem.
Skręć końcówki przewodów razem i zabezpiecz je złączką elektryczną. Jeśli w puszce nie ma przewodu uziemiającego, owiń przewód uziemiający lampy wokół śruby uziemiającej (E) na wsporniku montażowym.
Wykończenie instalacji
Po zamocowaniu podstawy lampy:
- Odkręć nakrętkę (K) z górnej części uchwytu (H).
- Umieść uchwyt (H) w siodełku (G).
- Wkręć żarówkę (nie dołączona) do oprawki.
- Nałóż klosz (J) na uchwyt (H) i zabezpiecz go nakrętką (K).
- Włącz zasilanie i użyj pokrętła (L), aby włączyć lampę.
Praktyczna pomoc
Typowe problemy
Brak przewodu uziemiającego w puszce elektrycznej
Owiń przewód uziemiający lampy wokół śruby uziemiającej (E) na wsporniku montażowym i dokręć ją.
Trudności z montażem naściennym
Upewnij się, że płytka montażowa jest wypoziomowana i prostopadła do podłoża przed wierceniem otworów.
Przed użyciem
- Wyłącz zasilanie w skrzynce bezpieczników.
- Sprawdź, czy posiadasz wszystkie elementy montażowe z żółtej torby.
- Zidentyfikuj typ instalacji: z wtyczką lub przewodowa.
- Przygotuj narzędzia: wiertarkę, śrubokręt, obcinaczki do przewodów.
- Upewnij się, że żarówka spełnia wymagania mocy lampy.
Parametry w praktyce
- Przewód fazowy (Hot)
- Przewód pod napięciem: gładki, czarny lub przezroczysty z czarnym splotem.
- Przewód neutralny (Neutral)
- Przewód powrotny: żebrowany, biały lub przezroczysty z białym splotem.
- Przewód uziemiający (Ground)
- Ochrona: miedziany, zielony lub przezroczysty z zielonym splotem.
Ilustracje i schematy
- Diagram 1: Montaż naścienny z wykorzystaniem wtyczki do gniazdka.
- Diagram 2: Montaż przewodowy bezpośrednio do puszki elektrycznej w ścianie.
Zgodność modelu
- Lampa posiada dwie opcje instalacji: wtyczka lub podłączenie przewodowe.
- Wymagane jest użycie żarówek zgodnych ze specyfikacją lampy (nie przekraczać maksymalnej mocy).
