Instrukcja obsługi lampy sufitowej i ściennej BEGA 12143P
Szybki przewodnik po instalacji i konfiguracji lampy sufitowej i ściennej BEGA 12143P. Dowiedz się, jak zamontować oprawę, ustawić czujnik ruchu oraz skonfigurować parametry oświetlenia.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejsza instrukcja dotyczy lampy sufitowej i ściennej BEGA 12143P z wbudowanym czujnikiem ruchu HF. Dokument zawiera wytyczne dotyczące bezpiecznego montażu, podłączenia elektrycznego oraz konfiguracji parametrów pracy czujnika (jasność, czas świecenia, czułość). Instalacja musi być przeprowadzona przez wykwalifikowanego elektryka.
Opis urządzenia
Lampa posiada metalową obudowę oraz odporną na uderzenia (IK10) osłonę z tworzywa sztucznego z zamknięciem bagnetowym. Wyposażona jest w zintegrowany czujnik ruchu HF (5,8 GHz) o zasięgu do 10 metrów oraz zabezpieczenie termiczne BEGA Thermal Switch.
Montaż i instalacja
- Przygotowanie: Upewnij się, że zasilanie jest odłączone.
- Przepust kablowy: Wprowadź przewód zasilający przez przepust do obudowy lampy.
- Mocowanie: Przymocuj obudowę do podłoża za pomocą dołączonych lub odpowiednich materiałów montażowych. Koniecznie użyj dołączonych uszczelek.
- Podłączenie: Zdejmij izolację z przewodu na ok. 60 mm. Nałóż silikonowe osłony na żyły. Wykonaj połączenie z uziemieniem i podłącz przewody do zacisków.
- Zamknięcie: Nałóż osłonę z tworzywa sztucznego, dopasowując wypustki do wycięć w obudowie. Przekręć osłonę w prawo, aby ją zablokować.
Konfiguracja czujnika ruchu
Lampa posiada trzy przyciski konfiguracyjne: Helligkeit (Jasność), Haltezeit (Czas świecenia) oraz Empfindlichkeit (Czułość). Pierwsze naciśnięcie przycisku aktywuje tryb ustawień. Każde kolejne naciśnięcie zmienia poziom, co jest potwierdzane mignięciem diody LED.
Ustawienia parametrów
- Czułość (Empfindlichkeit): Regulacja zasięgu wykrywania ruchu (5 poziomów: 20%, 30%, 50%, 75%, 100%).

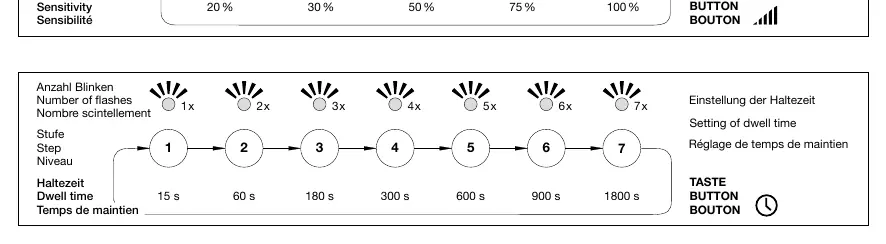

- Czas świecenia (Haltezeit): Ustawienie czasu, przez jaki lampa pozostaje włączona po wykryciu ruchu (7 poziomów: od 15 s do 1800 s).
- Jasność (Helligkeit): Ustawienie progu jasności otoczenia (6 poziomów, w tym tryb uczenia).
Po zmianie parametrów wymagane jest krótkie odłączenie zasilania, aby zapisać ustawienia.
Resetowanie i tryb testowy
- Przywracanie ustawień fabrycznych: Przytrzymaj jednocześnie przyciski "Empfindlichkeit" i "Haltezeit" przez 5 sekund.
- Tryb testowy: Przytrzymaj przycisk "Empfindlichkeit" przez ponad 3 sekundy. Tryb testowy trwa 3 minuty.
Konserwacja
W przypadku konieczności wymiany modułu LED, należy odłączyć zasilanie, odkręcić osłonę z tworzywa (w lewo) i postępować zgodnie z instrukcją wymiany modułu. Używaj tylko oryginalnych części zamiennych BEGA.
Praktyczna pomoc
Typowe problemy
Lampa nie reaguje na ruch
Sprawdź ustawienie czułości (Sensitivity). Upewnij się, że w pobliżu lampy nie ma metalowych elementów, które mogą zakłócać działanie czujnika HF.
Lampa włącza się zbyt wcześnie lub zbyt późno
Dostosuj próg jasności (Brightness) za pomocą przycisku na czujniku lub użyj trybu uczenia (Teach-in).
Lampa świeci zbyt krótko
Zwiększ czas świecenia (Dwell time) za pomocą przycisku Haltezeit.
Przed użyciem
- Upewnij się, że instalację wykonuje wykwalifikowany elektryk.
- Sprawdź, czy napięcie zasilania wynosi 230 V 50 Hz.
- Przygotuj narzędzia do montażu.
- Upewnij się, że masz wszystkie elementy zestawu (oprawa, uszczelki).
Parametry w praktyce
- HF-Bewegungssensor
- Czujnik ruchu wysokiej częstotliwości (5,8 GHz), zasięg do 10 m.
- BEGA Thermal Switch
- Zabezpieczenie termiczne wyłączające lampę w przypadku przegrzania.
Ilustracje i schematy
- Schemat montażu pokazuje sposób prowadzenia przewodu przez przepust kablowy.
- Rysunek czujnika wskazuje lokalizację przycisków: Helligkeit (Jasność), Haltezeit (Czas świecenia), Empfindlichkeit (Czułość).
Zgodność modelu
- Opcjonalnie dostępne pierścienie wykończeniowe (trim rings) w kolorach: biały (13 004), pallad (13 005), błyszczące srebro (13 006).
