Instrukcja montażu kuchenki mikrofalowej Beko MOK 20232 X
Szybki przewodnik instalacji kuchenki mikrofalowej Beko MOK 20232 X. Zawiera wymiary szafki, listę elementów montażowych oraz instrukcję krok po kroku.
Źródłowy PDF: English · opis: polski
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Kuchenkę mikrofalową Beko MOK 20232 X należy zamontować w szafce o wymiarach wnęki 560 mm szerokości, 362 mm wysokości i min. 320 mm głębokości, używając dołączonego zestawu montażowego. str. 35
Najważniejsze czynności
- Montaż uchwytów A str. 36
- Montaż uchwytów B str. 37
- Montaż osłony (Trim-kit) str. 38
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Wymiary wnęki | 560x362x320 mm | Wymagane wymiary szafki | str. 35 |
Pokaż 1 kolejne odpowiedzi Pokaż mniej
Gdzie szukać w PDF
- Instrukcja montażu (PL) str. 33, 38
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćPokaż obrazy (6) Pokaż mniej
Najważniejsze informacje z instrukcji
Niniejsza instrukcja dotyczy montażu kuchenki mikrofalowej Beko MOK 20232 X w szafce kuchennej. Przed przystąpieniem do prac należy upewnić się, że szafka spełnia wymagania wymiarowe, a wszystkie elementy zestawu są dostępne.
Elementy zestawu montażowego
- Osłona (Trim-kit)
- 2x Uchwyt mocujący A
- 4x Uchwyt mocujący B
- 16x Śruba

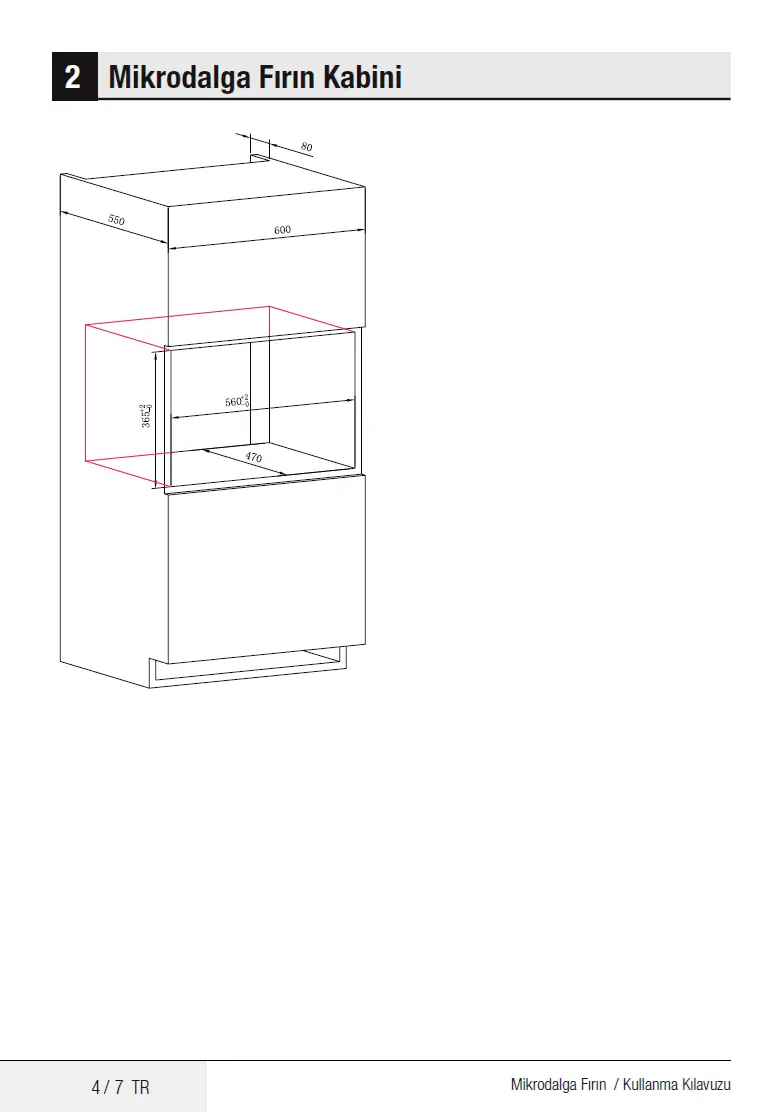

Wymiary szafki
Szafka musi mieć następujące wymiary wewnętrzne:
- Szerokość: 560 mm (+8 mm tolerancji)
- Wysokość: 362 mm (+3 mm tolerancji)
- Głębokość: min. 320 mm
Instrukcja montażu krok po kroku

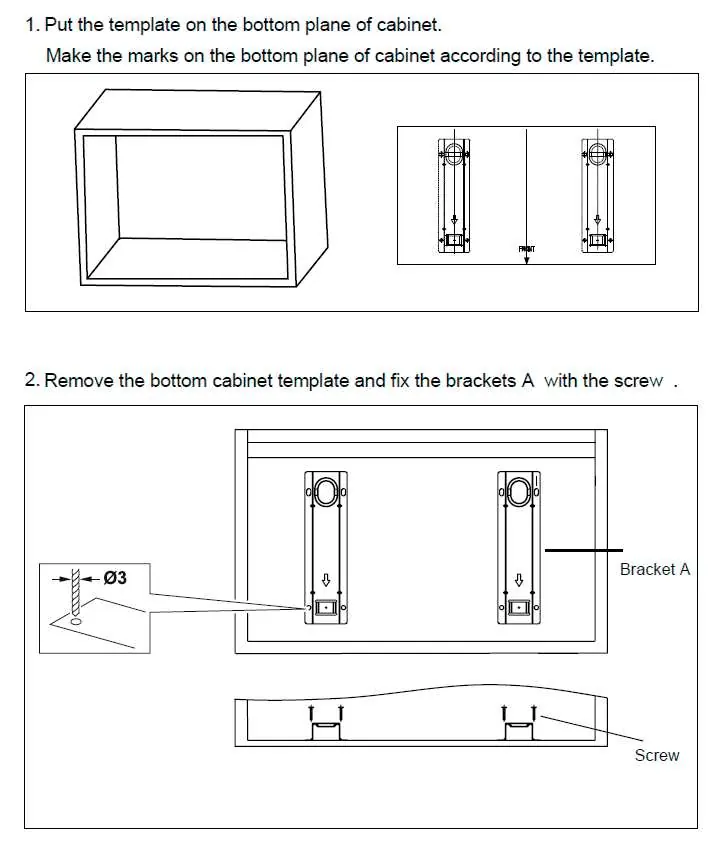

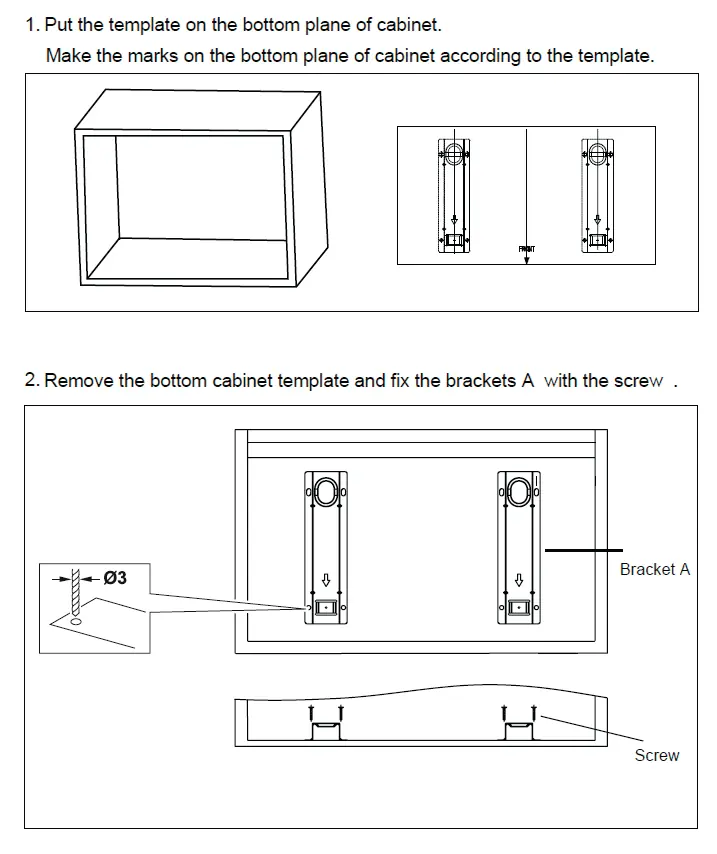

- Umieść szablon na dolnej płaszczyźnie szafki i zaznacz punkty wiercenia.
- Zdejmij szablon i przymocuj uchwyty mocujące A do dolnej płaszczyzny szafki za pomocą śrub.
- Zamocuj uchwyty mocujące B, korzystając z poziomów odniesienia "a" i "b".
- Wsuń kuchenkę mikrofalową do szafki.

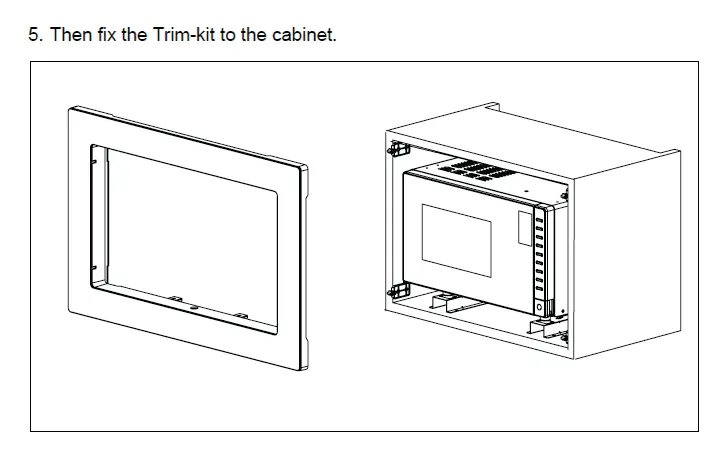

- Przymocuj osłonę (Trim-kit) do obudowy szafki.
Informacje o producencie
Beko
Praktyczna pomoc
Przed użyciem
- Sprawdź wymiary szafki (min. 320 mm głębokości)
- Upewnij się, że posiadasz wszystkie elementy zestawu (osłona, uchwyty A i B, śruby)
- Przygotuj wiertarkę do wykonania otworów zgodnie z szablonem
Parametry w praktyce
- Wymiary wnęki
- 560x362x320 mm (szer. x wys. x gł.)
