Instrukcja obsługi czujnika mikrofalowego Bell Lighting 10282V2
Szybki przewodnik po instalacji i konfiguracji czujnika mikrofalowego Bell Lighting 10282V2. Dowiedz się, jak podłączyć urządzenie oraz jak ustawić parametry detekcji, czasu podtrzymania i poziomu oświetlenia za pomocą przełączników DIP.
Spis treści
Obrazy z instrukcji
Przejdź do miejsca w treściNajważniejsze informacje z instrukcji
Czujnik mikrofalowy Bell Lighting 10282V2 jest przeznaczony do automatycznego sterowania oświetleniem. Instalacja musi zostać przeprowadzona przez wykwalifikowanego elektryka zgodnie z obowiązującymi przepisami (BS7671:2018). Urządzenie jest przeznaczone wyłącznie do użytku wewnętrznego.
Bezpieczeństwo
- Nie przykrywać czujnika żadną izolacją.
- Instalacja musi być zgodna z lokalnymi przepisami budowlanymi.
- Producent nie ponosi odpowiedzialności za szkody wynikające z nieprawidłowego montażu.
Podłączenie
Schemat połączeń znajduje się na obudowie urządzenia. Należy zachować ostrożność przy podłączaniu zasilania sieciowego oraz sterownika LED zgodnie z oznaczeniami INPUT (L, N) oraz OUTPUT (N, L').
Ustawienia przełączników DIP
Konfiguracja parametrów pracy odbywa się za pomocą 8 przełączników DIP:
- Obszar detekcji (przełączniki 1-2): Pozwala na regulację zasięgu wykrywania ruchu (100%, 75%, 50%, 25%).
- Czas podtrzymania (przełączniki 3-5): Określa czas, przez jaki światło pozostaje włączone po wykryciu ruchu (od 5 sekund do 30 minut).
- Poziom oświetlenia otoczenia (przełączniki 6-8): Ustawia próg jasności, przy którym czujnik aktywuje oświetlenie (od 2 do 50 luksów lub wyłączenie funkcji).
Funkcja nadpisania
Jeśli czujnik zostanie ustawiony w tryb wyłączenia (disable), oświetlenie będzie działać niezależnie od poziomu oświetlenia otoczenia. Funkcja nadpisania pozwala na ręczne sterowanie: światło pozostanie włączone po szybkim przełączeniu zasilania (włączenie i wyłączenie pięć razy w ciągu dwóch sekund). Funkcja czujnika zostanie przywrócona po ponownym włączeniu zasilania.
Informacje o producencie
BELL Lighting
Praktyczna pomoc
Typowe problemy
Światło nie reaguje na ruch
Sprawdź ustawienia przełączników DIP dla obszaru detekcji oraz poziomu oświetlenia otoczenia.
Światło świeci się cały czas
Upewnij się, że funkcja czujnika nie została wyłączona (disable) lub nie została aktywowana funkcja nadpisania.
Przed użyciem
- Upewnij się, że instalację wykonuje wykwalifikowany elektryk.
- Sprawdź, czy miejsce montażu jest wewnątrz budynku.
- Upewnij się, że czujnik nie jest przykryty materiałem izolacyjnym.
- Zweryfikuj poprawność podłączenia przewodów zgodnie ze schematem na obudowie.
Parametry w praktyce
- Detection Area
- Zasięg wykrywania ruchu (100% do 25%).
- Ambient Light Level
- Próg jasności otoczenia, poniżej którego czujnik włącza światło.
Ilustracje i schematy

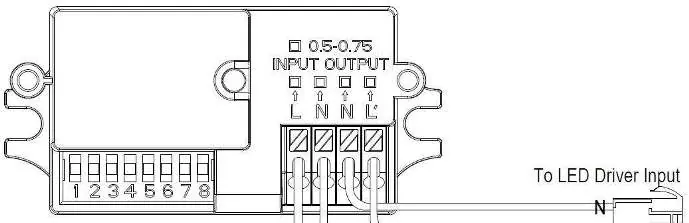

- Schemat pokazuje podłączenie zasilania sieciowego do wejścia (INPUT) oraz sterownika LED do wyjścia (OUTPUT).
- Przełączniki 1-8 służą do fizycznej konfiguracji parametrów pracy urządzenia.
Zgodność modelu
- Urządzenie przeznaczone wyłącznie do użytku wewnętrznego.
- Wymagana zgodność z przepisami BS7671:2018.
