Instrukcja montażu naświetlacza LED Bell Lighting Skyline Omni 72045/46/52/54
Przewodnik instalacji i konfiguracji naświetlacza LED Bell Lighting Skyline Omni. Dowiedz się, jak bezpiecznie zamontować urządzenie, podłączyć przewody oraz skonfigurować moc, temperaturę barwową i czujnik zmierzchowy.
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Naświetlacz LED Skyline Omni wymaga instalacji przez wykwalifikowanego elektryka. Urządzenie posiada przełączniki do regulacji mocy (200/250/300W), temperatury barwowej (3000/4000/5000K) oraz czujnika zmierzchowego. str. 1, 2
Najważniejsze czynności
- Montaż naświetlacza str. 1
- Konfiguracja parametrów str. 2
Konserwacja i reset
- Konserwacja urządzenia str. 2
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Waga | 9.6 kg | Masa urządzenia | str. 2 |
Gdzie szukać w PDF
- Instrukcja montażu str. 1
- Ustawienia i konserwacja str. 2
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje
Instrukcja dotyczy montażu i konfiguracji naświetlacza LED Skyline Omni. Urządzenie powinno być instalowane wyłącznie przez wykwalifikowanego elektryka zgodnie z przepisami BS7671:2018 oraz lokalnymi przepisami budowlanymi. Przed przystąpieniem do jakichkolwiek prac należy bezwzględnie wyłączyć zasilanie sieciowe.

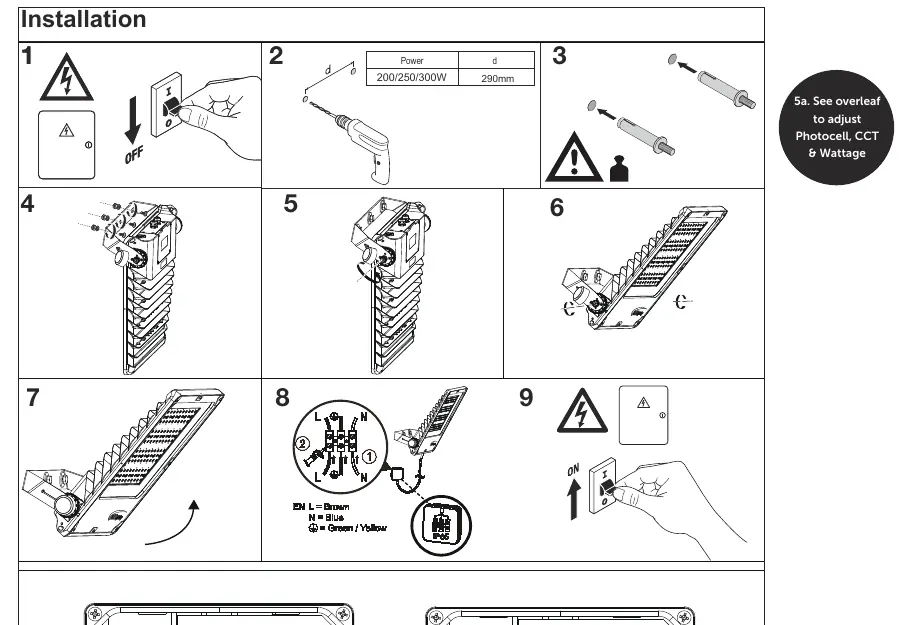

Montaż
- Wyłącz zasilanie elektryczne.
- Wywierć otwory montażowe zgodnie z wymiarami (290 mm dla modeli 200/250/300W).
- Zamontuj wspornik na powierzchni.
- Przygotuj naświetlacz do montażu.
- Zamocuj naświetlacz na wsporniku.
- Dokręć elementy mocujące.
- Ustaw kąt nachylenia naświetlacza.
- Podłącz przewody: L (brązowy), N (niebieski), Uziemienie (zielono-żółty).
- Włącz zasilanie.
Konfiguracja
Urządzenie posiada przełączniki umożliwiające dostosowanie parametrów pracy:
- Photocell (Fotokomórka): Ustawienie czułości w zakresie 0-50 luksów lub wyłączenie (OFF).
- Power Selectable (Moc): Możliwość wyboru mocy: L (200W), M (250W), H (300W).
- CCT Selectable (Temperatura barwowa): Możliwość wyboru barwy światła: 3000K, 4000K lub 5000K.
Konserwacja
Przed przystąpieniem do konserwacji należy wyłączyć zasilanie. Procedura obejmuje:
- Wyłączenie zasilania.
- Demontaż osłony lub dostęp do modułów.
- Czyszczenie lub wymianę elementów zgodnie z rysunkami technicznymi.
- Ponowny montaż obudowy.
Dane techniczne
- Waga: 9.6 kg
- Zgodność: EN 50172:2004
- Klasa energetyczna źródła światła: E
Informacje o producencie
BELL Lighting
Praktyczna pomoc
Typowe problemy
Sprawdź, czy zasilanie jest włączone oraz czy przewody (L, N, Uziemienie) zostały poprawnie podłączone zgodnie ze schematem.
Upewnij się, że przełącznik fotokomórki nie jest ustawiony w pozycji OFF i dostosuj zakres luksów (0-50lux) do warunków otoczenia.
Przed użyciem
- Wyłącz zasilanie sieciowe przed rozpoczęciem prac
- Upewnij się, że instalację wykonuje wykwalifikowany elektryk
- Sprawdź zgodność instalacji z przepisami BS7671:2018
- Przygotuj narzędzia montażowe
- Zweryfikuj ustawienia mocy i barwy światła przed finalnym montażem
