Instrukcja obsługi oprawy awaryjnej Bell Lighting 09040V2
Szybki przewodnik po instalacji i konserwacji oprawy awaryjnej Bell Lighting 09040V2. Dowiedz się, jak poprawnie podłączyć urządzenie, przeprowadzać testy sprawności i interpretować sygnały diod LED.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Oprawa awaryjna Bell Lighting 09040V2 wymaga instalacji przez wykwalifikowanego elektryka zgodnie z przepisami IEE (BS7671:2018). Przed pierwszym użyciem konieczne jest naładowanie baterii przez 24 godziny. Urządzenie posiada wbudowany system autotestu, który automatycznie sprawdza sprawność po 24-godzinnym ładowaniu.
Instalacja i podłączenie

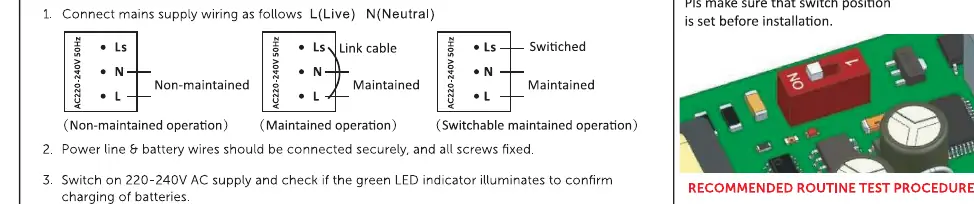

Instrukcja przewiduje trzy schematy podłączenia:
- Non-maintained (bez podtrzymania)
- Maintained (z podtrzymaniem)
- Switched maintained (przełączane z podtrzymaniem)
Przed instalacją należy upewnić się, że przełącznik na płytce PCB jest ustawiony w odpowiedniej pozycji (0 dla trybu standardowego, 1 dla trybu testowego).
Procedura testowa i konserwacja
Zaleca się regularne testy w celu zapewnienia bezpieczeństwa:
- Codziennie: Sprawdzenie wskaźnika ładowania baterii.
- Miesięcznie: Symulacja awarii zasilania w celu sprawdzenia działania trybu awaryjnego.
- Rocznie: Pełny test czasu pracy awaryjnej.
Interpretacja sygnałów LED
Dioda LED informuje o stanie urządzenia:
- Zielone światło ciągłe: Zasilanie sieciowe OK / Brak błędów.
- Wolne miganie: Test funkcji (2 minuty).
- Szybkie miganie: Test czasu trwania (3 godziny).
- Czerwone światło (migające): Błąd baterii, lampy lub testu czasu trwania.
Dane techniczne
- Napięcie: 220-240V 50/60Hz
- Moc: 3.3W
- Bateria: LiFePO4 3.2V 1500mAh
- Czas ładowania: 24 godziny
- Czas pracy awaryjnej: >180 minut
Informacje o producencie
BELL Lighting
Praktyczna pomoc
Typowe problemy
Wystąpił błąd (bateria, lampa lub błąd testu czasu trwania). Sprawdź połączenia i stan baterii.
Sprawdź zasilanie sieciowe oraz czy przełącznik na płytce PCB jest w poprawnej pozycji.
Przed użyciem
- Upewnij się, że instalację wykonuje wykwalifikowany elektryk.
- Naładuj baterię przez 24 godziny przed pierwszym użyciem.
- Sprawdź ustawienie przełącznika na płytce PCB (0 - standard, 1 - test).
- Upewnij się, że zapewniona jest odpowiednia wentylacja wokół oprawy.
Autor opracowania
Piotr Nowak
Analityk dokumentacji PDF
Opracowuje instrukcje obsługi pod kątem przejrzystości, bezpieczeństwa i szybkiego odnalezienia informacji potrzebnych przed użyciem produktu.
