Instrukcja montażu oprawy LED BELL Lighting Deco Slim
Kompletny przewodnik instalacji oprawy LED BELL Lighting Deco Slim (modele 06824, 06835). Instrukcja zawiera schematy podłączenia elektrycznego, konfigurację temperatury barwowej oraz kroki montażowe.
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Instalacja oprawy BELL Lighting Deco Slim wymaga wykwalifikowanego elektryka. Montaż polega na przykręceniu wspornika do sufitu, podłączeniu przewodów zgodnie ze schematem (Standard lub Emergency) i zabezpieczeniu pokrywy. str. 1
Najważniejsze czynności
- Montaż oprawy str. 1
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Temperatura otoczenia | max 40°C | Maksymalna dopuszczalna temperatura pracy oprawy. | str. 1 |
Gdzie szukać w PDF
- Instrukcja montażu i schematy str. 1
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Oprawa LED BELL Lighting Deco Slim (modele 06824, 06835) jest przeznaczona do montażu przez wykwalifikowanego elektryka zgodnie z przepisami BS7671:2008 oraz lokalnymi przepisami budowlanymi. Źródło światła w tej oprawie jest niewymienne – po zakończeniu okresu eksploatacji należy wymienić całą oprawę.
Ważne wskazówki:
- Temperatura otoczenia nie powinna przekraczać 40°C.
- Należy zapewnić odpowiednią wentylację wokół oprawy.
- Może być konieczna wymiana wyłączników nadprądowych (MCB) w celu uwzględnienia zwiększonego prądu rozruchowego.
- Zawsze wyłączaj zasilanie przed przystąpieniem do instalacji.

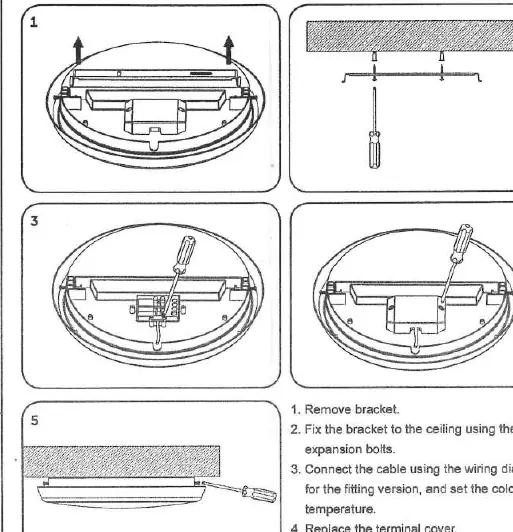

Montaż
- Zdejmij wspornik montażowy z oprawy.
- Przymocuj wspornik do sufitu za pomocą dwóch śrub rozporowych.
- Podłącz przewody zgodnie z odpowiednim schematem (Standard lub Emergency).
- Załóż pokrywę oprawy.
- Zabezpiecz oprawę na wsporniku i włącz zasilanie.
Schematy podłączenia
Instrukcja przewiduje dwa warianty podłączenia:
- Standard: Podłączenie L (faza) i N (neutralny).
- Emergency: Podłączenie L (faza), N (neutralny) oraz L Permanent (stała faza dla podtrzymania awaryjnego). W przypadku wersji Emergency należy włączyć przełącznik nr 3 w tryb awaryjny.

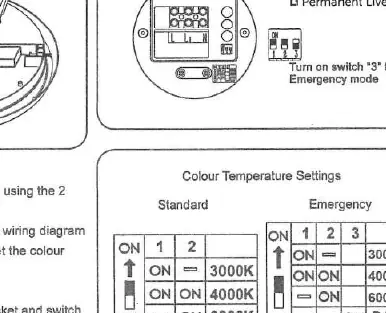

Ustawienia temperatury barwowej
Oprawa umożliwia regulację temperatury barwowej światła za pomocą przełączników:
- Standard: Możliwość wyboru 3000K, 4000K lub 6000K.
- Emergency: Możliwość wyboru 3000K, 4000K, 6000K lub trybu BAT.
Informacje o producencie
BELL Lighting
Praktyczna pomoc
Typowe problemy
Sprawdź poprawność podłączenia przewodów zgodnie ze schematem oraz upewnij się, że zasilanie jest włączone.
Upewnij się, że podłączono stałą fazę (L Permanent) oraz że przełącznik nr 3 jest ustawiony w tryb awaryjny.
Przed użyciem
- Upewnij się, że instalację wykonuje wykwalifikowany elektryk.
- Sprawdź, czy temperatura otoczenia nie przekracza 40°C.
- Upewnij się, że wokół oprawy jest zapewniona odpowiednia wentylacja.
- Wyłącz zasilanie przed przystąpieniem do prac.
- Sprawdź, czy posiadasz odpowiednie narzędzia do montażu wspornika.
