Instrukcja montażu nadstawki Belleze Jagger Hutch 014-HG-42013-EB
Szybki przewodnik montażu nadstawki Belleze Jagger Hutch 014-HG-42013-EB. Zawiera listę części, narzędzia, kroki montażowe oraz wskazówki dotyczące bezpieczeństwa i konserwacji.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje
Niniejsza instrukcja dotyczy montażu nadstawki Belleze Jagger Hutch (model 014-HG-42013-EB). Przed przystąpieniem do pracy należy zapoznać się z zasadami bezpieczeństwa. Mebel musi być trwale przymocowany do ściany za pomocą dołączonych zabezpieczeń, aby zapobiec przewróceniu, co może prowadzić do poważnych obrażeń. Montaż wymaga udziału dwóch osób.
Zawartość opakowania
W opakowaniu znajdują się panele (górny, boczne, półki, tylny, listwy dekoracyjne) oraz zestaw okuć (śruby, kołki, mimośrody, wsporniki). Przed montażem należy rozłożyć wszystkie elementy na płaskiej powierzchni i sprawdzić ich kompletność.
Przygotowanie do montażu
Do montażu wymagane są następujące narzędzia: śrubokręt krzyżakowy, gumowy młotek oraz wiertarka. Zaleca się montaż na czystym, pustym podłożu (dywan lub koc), aby uniknąć zarysowań. Szacowany czas montażu wynosi około 90 minut.
Instrukcja montażu
Montaż przebiega w sekwencyjnych krokach:

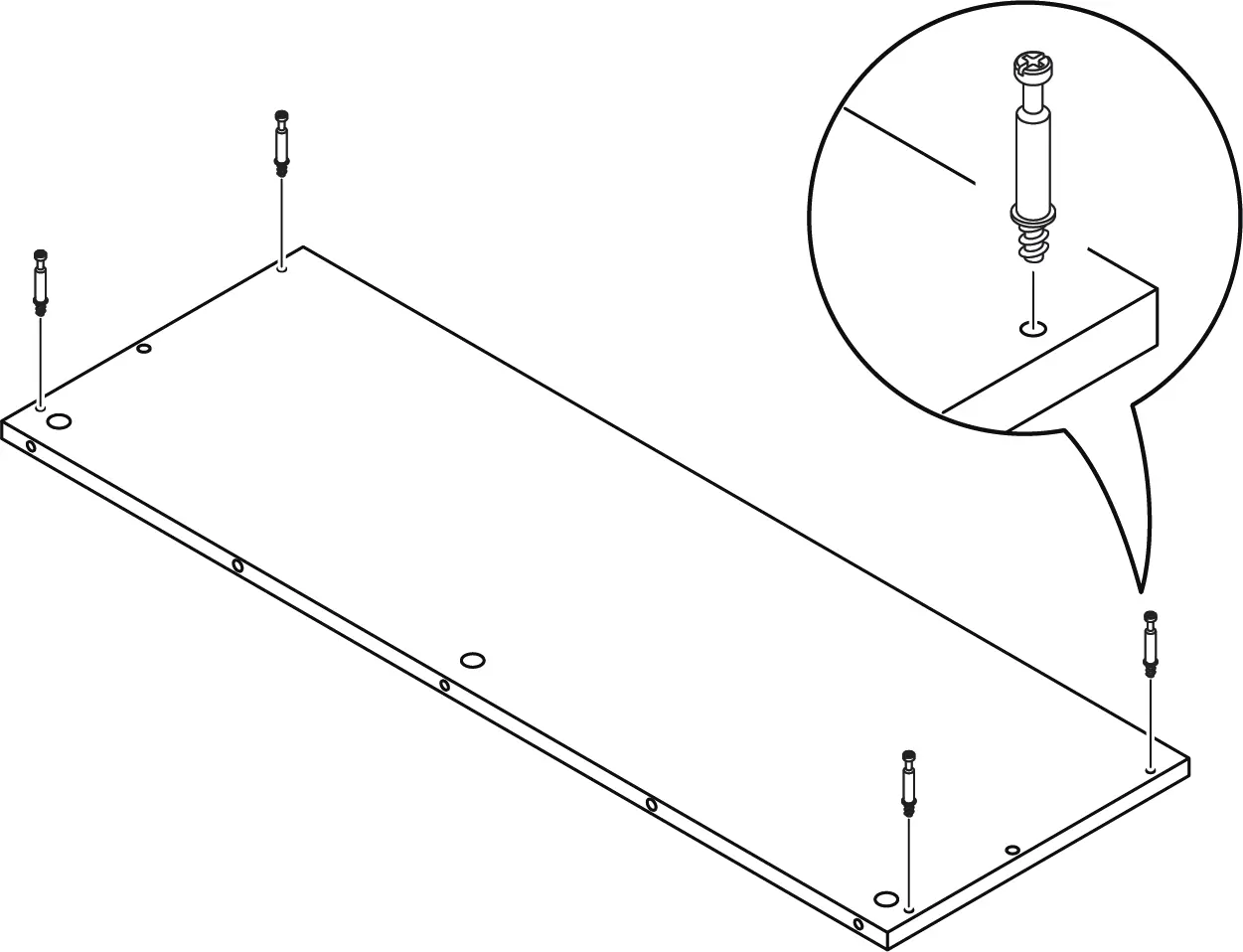

- Przygotowanie paneli bocznych poprzez wkręcenie trzpieni (A) i włożenie kołków (D).

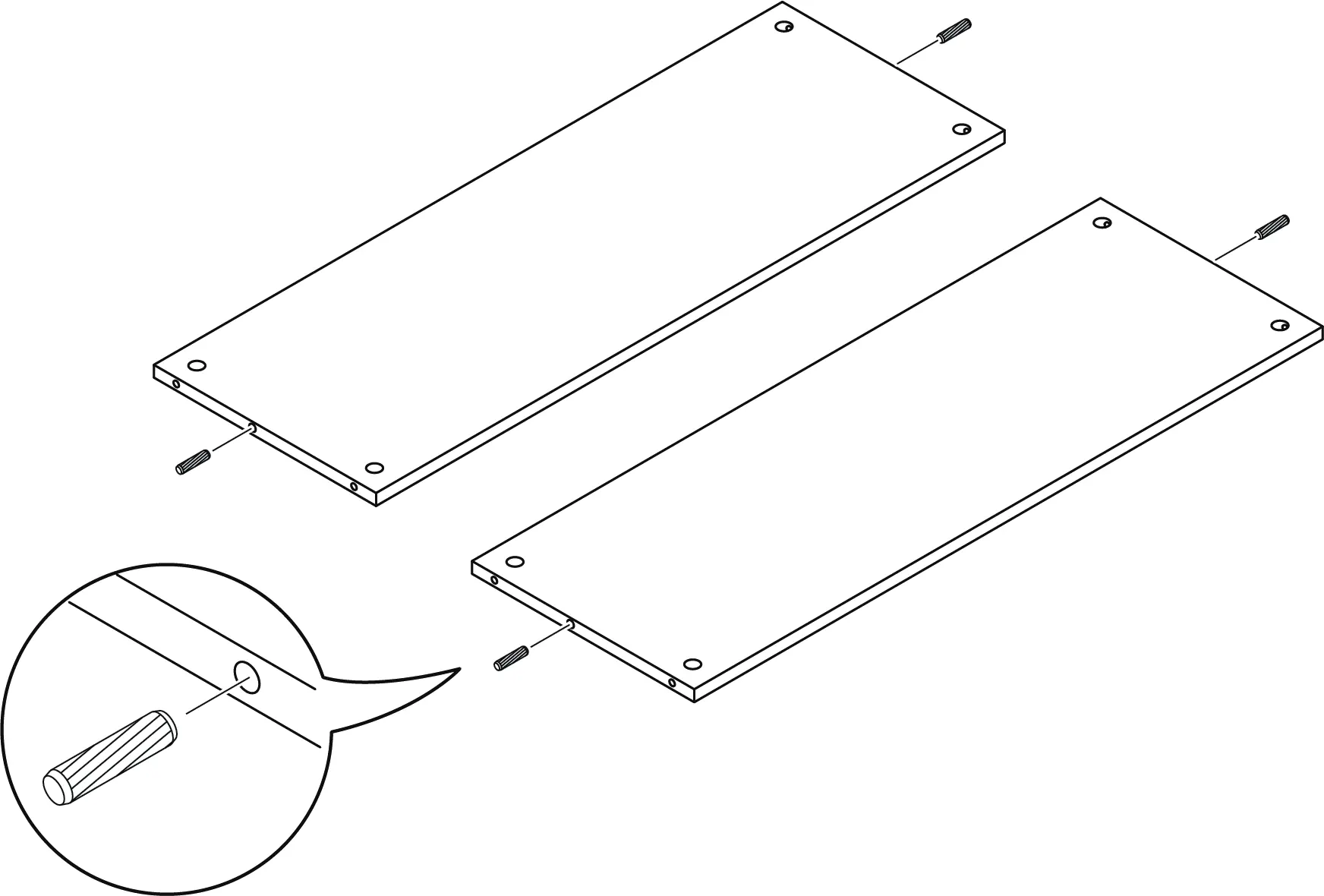

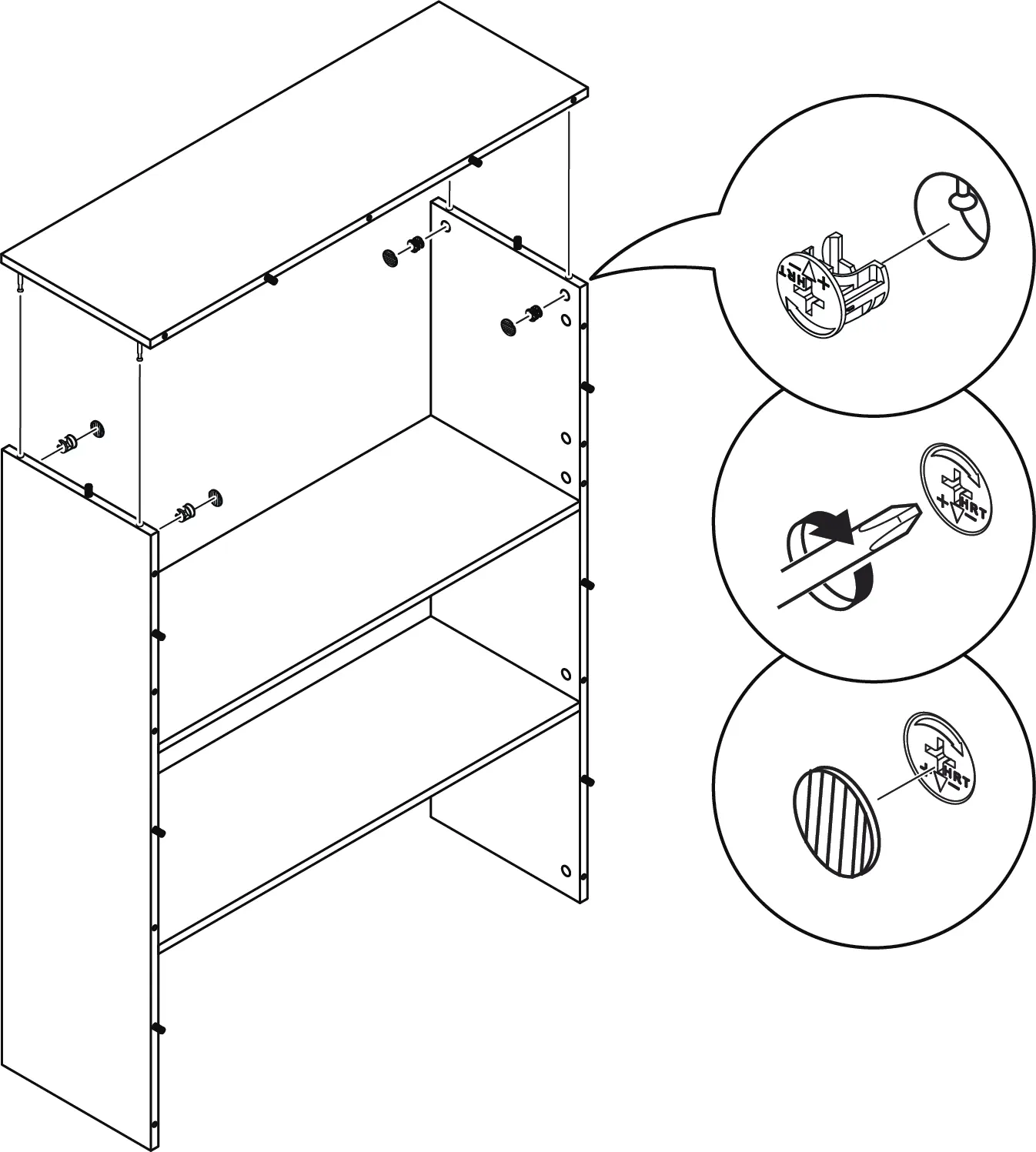

- Montaż półek magazynowych przy użyciu mimośrodów (B) i zaślepek (C).

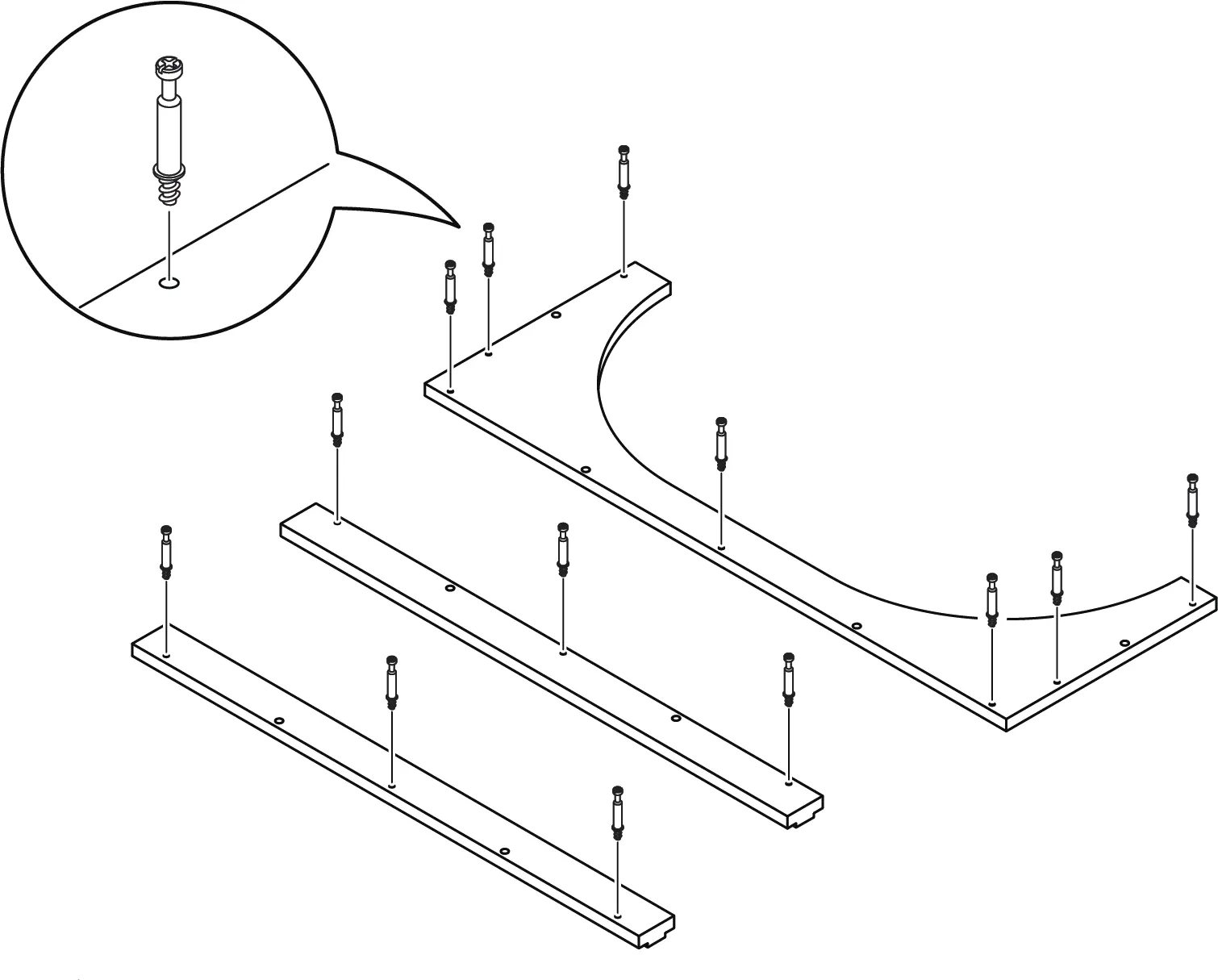

- Przygotowanie i montaż listew dekoracyjnych.
- Łączenie nadstawki z komodą (zależnie od modelu: 014-HG-41312, 014-HG-42011 lub 014-HG-42012).
- Zabezpieczenie tylnego panelu.
- Montaż wsporników łączących oraz pasków zabezpieczających przed przewróceniem.
- Końcowe mocowanie nadstawki do ściany.
Podczas montażu należy zwracać uwagę na orientację części. Śruby należy dokręcać ręcznie, uważając, aby ich nie przekręcić.
Konserwacja i czyszczenie
Aby zapewnić długowieczność mebla:
- Dokręć wszystkie śruby w ciągu pierwszych 2 tygodni od montażu.
- Sprawdzaj stabilność połączeń co 2 miesiące i dokręcaj w razie potrzeby.
- Powierzchnię z płyty MDF czyść lekko wilgotną szmatką z dodatkiem łagodnego mydła.
- Natychmiast osusz powierzchnię po czyszczeniu.
- Nie używaj wybielaczy ani środków na bazie alkoholu.
Wsparcie techniczne
W przypadku trudności lub brakujących części skontaktuj się z obsługą klienta pod numerem 1-800-682-6376 lub wyślij wiadomość na adres [email protected].
Informacje o producencie
Belleze
Praktyczna pomoc
Typowe problemy
Mebel się przewraca
Mebel musi być trwale przymocowany do ściany za pomocą dołączonych pasków zabezpieczających przed przewróceniem.
Brakujące części lub trudności w montażu
Skontaktuj się z obsługą klienta pod numerem 1-800-682-6376 lub wyślij wiadomość na adres [email protected].
Uszkodzenia powierzchni MDF
Nie używaj wybielaczy ani środków na bazie alkoholu. MDF może spęcznieć pod wpływem wilgoci, dlatego po czyszczeniu należy natychmiast osuszyć powierzchnię.
Przed użyciem
- Przygotuj miejsce montażu (pusta przestrzeń, dywan lub koc).
- Upewnij się, że masz dwie osoby do pomocy przy montażu.
- Sprawdź, czy wszystkie części są zgodne z listą w instrukcji.
- Przygotuj narzędzia: śrubokręt krzyżakowy, gumowy młotek, wiertarkę.
- Upewnij się, że posiadasz odpowiednie kołki rozporowe do swojego typu ściany.
Parametry w praktyce
- Maksymalne obciążenie blatu
- 30 lb (ok. 13,6 kg).
- Maksymalne obciążenie półek
- 15 lb (ok. 6,8 kg).
- Szacowany czas montażu
- 90 minut.
Ilustracje i schematy
- Symbole montażowe: strzałki wskazują kierunek montażu, liczby określają kolejność kroków.
- Ikony narzędzi: wskazują, kiedy użyć wiertarki lub młotka.
- Ikony części: litery (A, B, C, D itd.) odpowiadają konkretnym śrubom i elementom montażowym.
Zgodność modelu
- Nadstawka jest kompatybilna z modelami: 014-HG-41312 (Jagger 3 Drawer Dresser), 014-HG-42011 (Jagger 2 Glass Door Sideboard), 014-HG-42012 (Jagger 2 Wood Door Sideboard).
