Instrukcja montażu szafki RTV Belleze 014-HG-41027-WL
Instrukcja montażu i użytkowania szafki RTV Belleze 014-HG-41027-WL. Zawiera szczegółowe kroki montażu, wskazówki dotyczące bezpieczeństwa, konserwacji oraz specyfikację obciążenia.
Spis treści
Obrazy z instrukcji
Przejdź do miejsca w treściOpis produktu
Szafka RTV Belleze 014-HG-41027-WL to mebel przeznaczony do przechowywania sprzętu audio-wideo. Konstrukcja wykonana jest z płyt MDF, co wymaga szczególnej dbałości o unikanie wilgoci. Mebel jest przeznaczony wyłącznie do telewizorów z płaskim ekranem o przekątnej do 75 cali.
Bezpieczeństwo

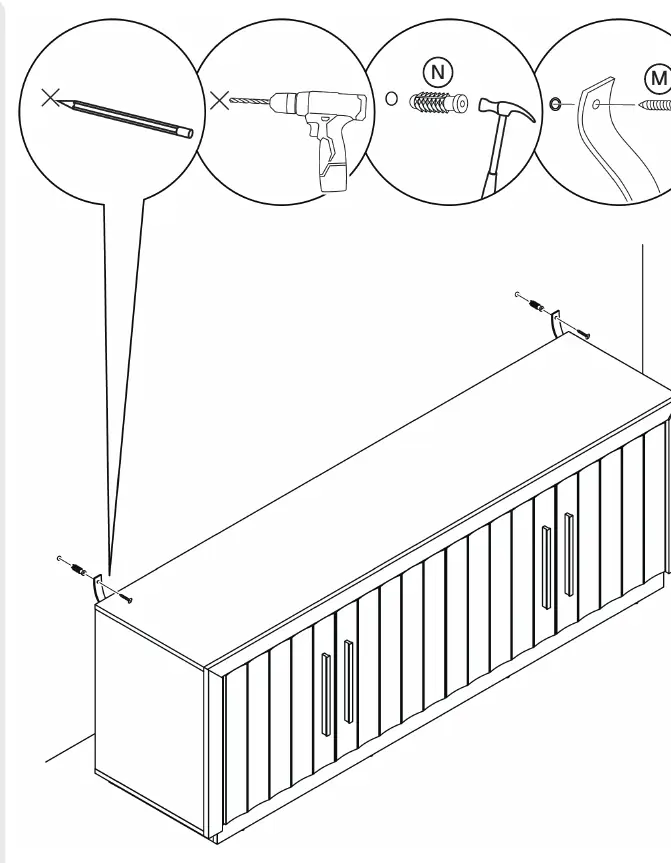

Uwaga: Mebel musi być trwale przymocowany do ściany za pomocą dołączonych zabezpieczeń przed przewróceniem, aby uniknąć poważnych obrażeń. Nie należy pozwalać dzieciom wspinać się na mebel. Przedmioty umieszczone na szafce nie powinny wystawać poza jej krawędzie.
Montaż
Montaż wymaga udziału dwóch osób i zajmuje około 100 minut. Należy przygotować śrubokręt krzyżakowy, gumowy młotek oraz wiertarkę. Montaż powinien odbywać się na miękkim podłożu (np. dywanie lub kartonie), aby uniknąć zarysowań. Wszystkie elementy należy montować prostopadle do otworów, dokręcając je ręcznie, aby nie uszkodzić struktury płyty.
Konserwacja
Powierzchnię należy czyścić lekko wilgotną szmatką z niewielką ilością łagodnego mydła, a następnie natychmiast osuszyć. Nie wolno używać wybielaczy, środków na bazie alkoholu ani preparatów do pielęgnacji drewna na elementach z MDF. W ciągu pierwszych 2 tygodni od montażu należy ponownie dokręcić wszystkie śruby, a następnie sprawdzać ich stabilność co 2 miesiące.
Ograniczenia obciążenia
Maksymalne dopuszczalne obciążenie blatu wynosi 80 funtów (ok. 36,3 kg). Półki wewnętrzne mają limit obciążenia 20 funtów każda. Przekroczenie tych wartości może prowadzić do niestabilności mebla.
Informacje o producencie
Belleze
Praktyczna pomoc
Typowe problemy
Nierówne szczeliny między drzwiczkami
Wyreguluj zawiasy: poluzuj śruby na płycie montażowej, aby ustawić drzwiczki góra-dół, użyj śruby na zawiasie do regulacji bocznej, lub poluzuj śruby na ramieniu zawiasu, aby wyregulować drzwiczki przód-tył.
Mebel jest niestabilny lub chwieje się
Upewnij się, że mebel jest wypoziomowany na podłożu i trwale przymocowany do ściany za pomocą dołączonych pasów zabezpieczających.
Przed użyciem
- Sprawdź, czy posiadasz wszystkie elementy wymienione w spisie zawartości opakowania.
- Upewnij się, że masz dwie osoby do pomocy przy montażu.
- Przygotuj śrubokręt krzyżakowy, gumowy młotek i wiertarkę.
- Wybierz miejsce montażu na płaskiej powierzchni.
- Upewnij się, że telewizor nie przekracza wagi 36,3 kg (80 lbs).
Parametry w praktyce
- Maksymalne obciążenie blatu
- 80 funtów (36,3 kg) - nie przekraczaj tej wagi, aby uniknąć uszkodzenia mebla.
- Maksymalne obciążenie półki
- 20 funtów (ok. 9 kg) na półkę.
- Zalecana przekątna TV
- Do 75 cali.
Ilustracje i schematy

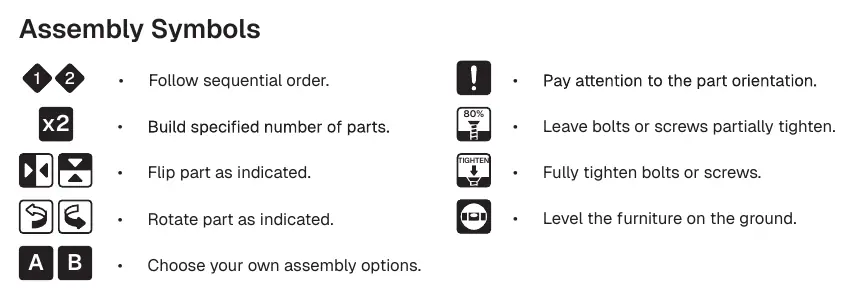

- Symbole montażowe: 1-2 (kolejność), x2 (ilość części), strzałki (obrót/odwrócenie części), 80% (dokręć częściowo), TIGHTEN (dokręć całkowicie).

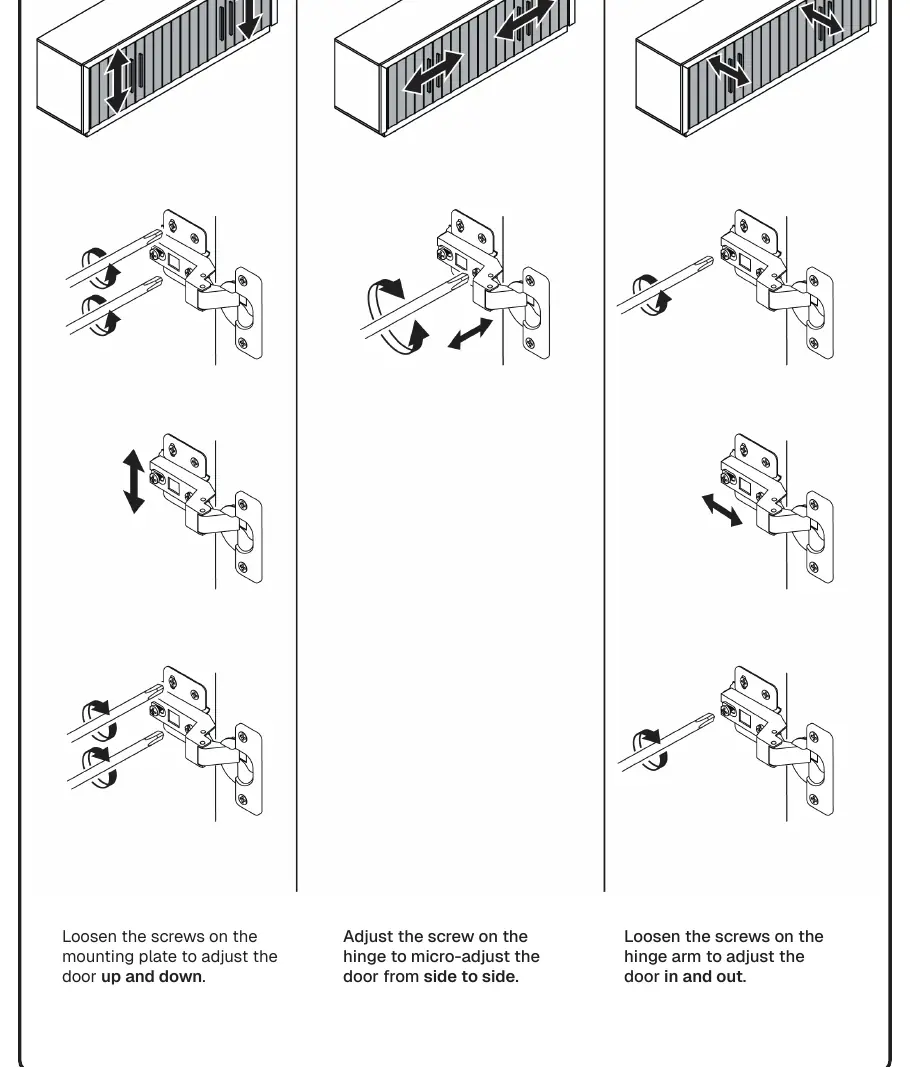

- Regulacja zawiasów: pokazuje trzy płaszczyzny regulacji (góra-dół, boki, przód-tył).
Zgodność modelu
- Produkt przeznaczony wyłącznie do telewizorów z płaskim ekranem.
- Wymaga montażu do ściany w celu zapewnienia bezpieczeństwa.
