Instrukcja montażu okapu kominowego Belling 100T

Opis produktu i bezpieczeństwo

Okap kominowy Belling 100T to nowoczesne urządzenie przeznaczone do oczyszczania powietrza w kuchni. Przed przystąpieniem do jakichkolwiek prac instalacyjnych należy bezwzględnie zapoznać się z pełną instrukcją bezpieczeństwa dostarczoną w dokumentacji użytkownika. Podczas montażu zaleca się stosowanie rękawic ochronnych, aby uniknąć skaleczeń o ostre krawędzie elementów metalowych.

Wymagania instalacyjne

Urządzenie może pracować w dwóch trybach: jako wyciąg (odprowadzanie powietrza na zewnątrz) lub jako pochłaniacz (obieg zamknięty z filtrem węglowym). Minimalna odległość okapu od płyty grzewczej wynosi 500 mm dla płyt elektrycznych oraz 650 mm dla płyt gazowych. Należy upewnić się, że ściana jest w stanie utrzymać ciężar urządzenia.

Uruchomienie i montaż

Proces instalacji obejmuje następujące kroki:

• Wyznaczenie osi montażowej nad płytą grzewczą.

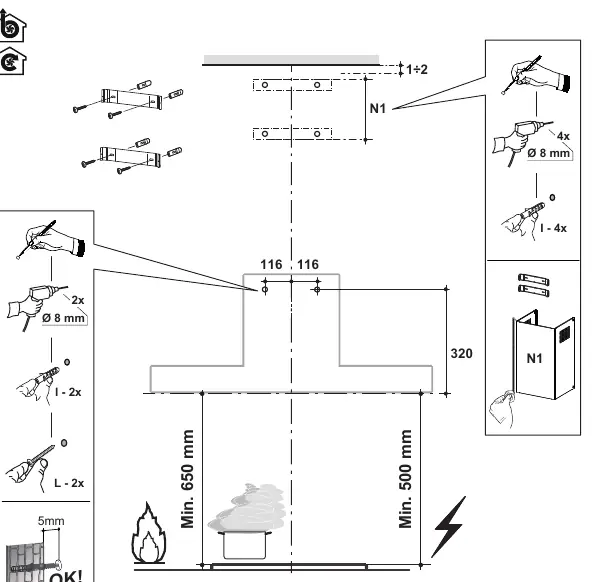

• Wywiercenie otworów montażowych zgodnie z szablonem i zamocowanie wsporników (N1).
• Montaż korpusu okapu do ściany przy użyciu dołączonych śrub i kołków rozporowych.
• Podłączenie rury wentylacyjnej o średnicy 120 mm lub 150 mm w trybie wyciągu.
• W trybie pochłaniacza należy zamontować deflektor powietrza (O2) oraz filtr węglowy (W).
• Nałożenie osłon kominowych (N1, N2) i ich zabezpieczenie śrubami.

Obsługa i konserwacja

Codzienna obsługa okapu sprowadza się do sterowania jego pracą za pomocą panelu. Kluczowym elementem konserwacji jest regularne czyszczenie filtrów przeciwtłuszczowych (oznaczonych jako Z). W przypadku pracy w trybie pochłaniacza, konieczna jest okresowa wymiana filtrów węglowych (W), co zapewnia efektywne usuwanie zapachów. Wszelkie prace konserwacyjne należy przeprowadzać przy wyłączonym zasilaniu.

Usterki i utylizacja

W przypadku problemów z wydajnością, należy sprawdzić drożność rury wentylacyjnej oraz stan zabrudzenia filtrów. Urządzenie po zakończeniu okresu eksploatacji powinno zostać zutylizowane zgodnie z lokalnymi przepisami dotyczącymi sprzętu elektrycznego i elektronicznego.
