Instrukcja obsługi szafki łazienkowej z lustrem LED Better Bathrooms BeBa_26151
Szybki przewodnik po instalacji i obsłudze szafki łazienkowej z lustrem LED Better Bathrooms BeBa_26151. Dowiedz się, jak bezpiecznie zamontować szafkę, podłączyć zasilanie, wyregulować zawiasy oraz korzystać z wbudowanego gniazdka do...
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Szafka łazienkowa Better Bathrooms BeBa_26151 to model ścienny z oświetleniem LED, czujnikiem dotykowym i gniazdkiem do golarki. Wymaga montażu przez wykwalifikowanego elektryka. str. 1, 3, 6
Najważniejsze czynności
- Montaż szafki na ścianie str. 6
- Regulacja drzwi str. 7
Pierwsze uruchomienie
- Włączanie oświetlenia str. 8
Problemy i rozwiązania
Drzwi nie są proste
Wyreguluj śrubę na zawiasie.
str. 7Konserwacja i reset
- Czyszczenie lustra str. 8
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Wymiary | 500x700x135 mm | Wymiary zewnętrzne szafki | str. 9 |
| Moc | 15 W | Pobór mocy | str. 9 |
Gdzie szukać w PDF
- Instalacja str. 6
- Dane techniczne str. 9
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Szafka łazienkowa Better Bathrooms BeBa_26151 to produkt z oświetleniem LED i wbudowanym gniazdkiem do golarki. Instalacja musi być przeprowadzona przez wykwalifikowanego elektryka zgodnie z lokalnymi przepisami budowlanymi. Produkt posiada klasę szczelności IP44 i jest przeznaczony do użytku wewnątrz pomieszczeń, w strefie 2 łazienki.
Instalacja szafki
Montaż wymaga użycia dołączonej listwy montażowej. Przed rozpoczęciem prac upewnij się, że zasilanie sieciowe jest wyłączone.
- Wybierz miejsce montażu i zaznacz pozycję listwy montażowej.
- Użyj poziomicy, aby upewnić się, że listwa jest prosta, a następnie zaznacz 3 otwory na ścianie.
- Wywierć otwory, włóż kołki rozporowe i przykręć listwę do ściany.
- Zawieś szafkę na listwie.
- Otwórz drzwi szafki, zaznacz otwór zabezpieczający na tylnym panelu, zdejmij szafkę, wywierć otwór w ścianie i włóż kołek.
- Zawieś szafkę ponownie i zabezpiecz ją śrubą przez otwór w tylnym panelu.
- Podłącz zasilanie zgodnie ze schematem: brązowy/czarny (faza), żółto-zielony (uziemienie), niebieski/biały (neutralny).
Regulacja drzwi i półek
Jeśli drzwi nie są wypoziomowane, można je wyregulować za pomocą śruby na zawiasie:
- Obrót śruby zgodnie z ruchem wskazówek zegara przesuwa drzwi w prawo.
- Obrót śruby przeciwnie do ruchu wskazówek zegara przesuwa drzwi w lewo.

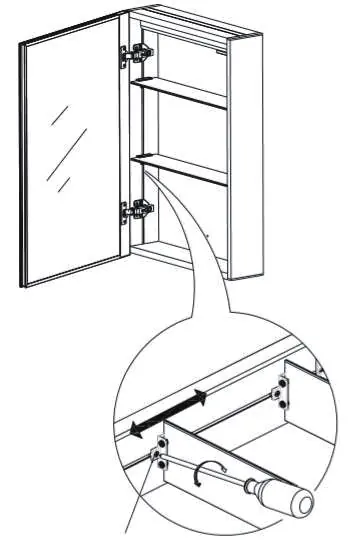

Aby zmienić wysokość półek, poluzuj śrubę mocującą na półce, ustaw ją w żądanej pozycji i dokręć śrubę.
Obsługa i użytkowanie
Szafka wyposażona jest w czujnik dotykowy do sterowania oświetleniem. Dotknij przycisku raz, aby włączyć światło, i ponownie, aby je wyłączyć. Wewnątrz szafki znajduje się gniazdko do golarki, przeznaczone wyłącznie do golarek i urządzeń niskonapięciowych. Upewnij się, że pokrywa gniazdka jest zamknięta, gdy nie jest używane.
Czyszczenie i konserwacja
Do czyszczenia lustra używaj wyłącznie czystej ściereczki z mikrofibry. Nie używaj środków wybielających ani ściernych, ponieważ mogą one trwale uszkodzić powierzchnię szafki.
Dane techniczne
- Model: BeBa_26151
- Wymiary: 500 x 700 x 135 mm
- Waga netto: 13,3 kg
- Zasilanie: 220-240V, 50 Hz
- Moc znamionowa: 15 W
- Klasa szczelności: IP44
- Gniazdko golarki: 230V, 50Hz, 80mA
Informacje o producencie
Better Bathrooms
Praktyczna pomoc
Typowe problemy
Drzwi szafki nie są wypoziomowane
Użyj śruby regulacyjnej na zawiasie. Obrót w prawo przesuwa drzwi w prawo, obrót w lewo przesuwa je w lewo.
Półka jest niestabilna lub na złej wysokości
Poluzuj śrubę mocującą na półce, ustaw ją na odpowiedniej wysokości i ponownie dokręć śrubę.
Przed użyciem
- Upewnij się, że zasilanie jest wyłączone przed montażem.
- Sprawdź, czy w ścianie w miejscu wiercenia nie ma ukrytych rur ani przewodów.
- Upewnij się, że instalacja odbywa się w strefie 2 łazienki (nie w strefie 0 lub 1).
- Sprawdź, czy szafka nie jest uszkodzona przed montażem.
- Upewnij się, że używasz odpowiednich kołków do typu ściany.
Ilustracje i schematy
- Schemat okablowania pokazuje podłączenie przewodów zasilających (Live, Earth, Neutral) do odpowiednich zacisków w szafce.
- Rysunek zawiasu wskazuje śrubę regulacyjną, którą należy obracać śrubokrętem w celu ustawienia drzwi.
Zgodność modelu
- Gniazdko golarki jest przeznaczone tylko do golarek i urządzeń niskonapięciowych.
- Wymaga podłączenia do dedykowanego obwodu oświetleniowego zabezpieczonego bezpiecznikiem 5A lub wyłącznikiem nadprądowym.
