Instrukcja obsługi sterownika wentylatora Bg Electrical 100W
Szybki przewodnik instalacji i obsługi sterownika wentylatora Bg Electrical 100W. Zawiera schematy połączeń, instrukcje montażu, parametry techniczne oraz wskazówki dotyczące konserwacji.
Spis treści
Najważniejsze informacje z instrukcji
Sterownik wentylatora Bg Electrical 100W jest przeznaczony do regulacji prędkości wentylacji o mocy do 100W. Instalacja musi być przeprowadzona zgodnie z lokalnymi przepisami budowlanymi przez wykwalifikowanego elektryka. Przed przystąpieniem do jakichkolwiek prac należy bezwzględnie wyłączyć zasilanie w skrzynce bezpiecznikowej.
Instrukcja instalacji
Przed montażem upewnij się, że posiadasz odpowiednią puszkę montażową. W przypadku puszek metalowych należy zapewnić uziemienie.
- Wyłączenie zasilania: Zawsze odłącz zasilanie przed rozpoczęciem prac.
- Przygotowanie przewodów: Zdejmij izolację z końcówek przewodów tak, aby w zacisku znajdował się tylko odsłonięty miedziany przewód.
- Podłączenie: Podłącz przewody zgodnie ze schematem połączeń. Upewnij się, że przewód uziemiający jest podłączony do zacisku uziemienia puszki montażowej.
- Montaż końcowy: Umieść sterownik w puszce, uważając, aby nie przyciąć przewodów. Dokręć śruby mocujące, nie dokręcając ich zbyt mocno.
Obsługa sterownika
Sterownik oferuje cztery poziomy prędkości wentylatora:
- Pozycja 0: Wyłączony
- Pozycja 1: Niski (10W)
- Pozycja 2: Średni (20W)
- Pozycja 3: Średnio-wysoki (45W)
- Pozycja 4: Wysoki (100W)
Konserwacja i czyszczenie
Aby zachować estetyczny wygląd urządzenia, czyść przedni panel miękką, suchą szmatką. Unikaj stosowania rozpuszczalników, wybielaczy, taśm maskujących oraz agresywnych środków czyszczących, które mogą uszkodzić wykończenie powierzchni.
Dane techniczne
- Napięcie: 220-240V AC
- Częstotliwość: 50/60Hz
- Maksymalna moc wentylatora: 100W
- Pojemność zacisków: 2 x 1.5mm² lub 1 x 2.5mm²
- Minimalna głębokość puszki: 25mm (profilowane) / 35mm (płaskie)
Kontakt serwisowy
W razie problemów technicznych prosimy o kontakt z działem wsparcia technicznego pod numerem +44 (0)3300 249 279 lub adresem e-mail [email protected].
Informacje o producencie
BG Electrical
Praktyczna pomoc
Typowe problemy
Unikaj stosowania taśm maskujących, rozpuszczalników, białego spirytusu oraz uniwersalnych ściereczek czyszczących, które mogą uszkodzić lakier.
W przypadku użycia metalowej puszki montażowej, konieczne jest zapewnienie połączenia uziemiającego między puszką a zaciskiem uziemienia sterownika.
Przed użyciem
- Wyłącz zasilanie w skrzynce bezpiecznikowej.
- Sprawdź, czy moc wentylatora nie przekracza 100W.
- Upewnij się, że posiadasz odpowiednią głębokość puszki montażowej (min. 25mm lub 35mm).
- Przygotuj przewody, usuwając izolację tylko na końcach.
- Zidentyfikuj przewody: Faza (Live), Neutralny (Neutral) i Uziemienie (Earth).
Parametry w praktyce
- Max Fan: 100W
- Maksymalne obciążenie sterownika nie może przekroczyć 100W.
- Terminal capacity
- Dopuszczalny przekrój przewodów: 2x1.5mm² lub 1x2.5mm².

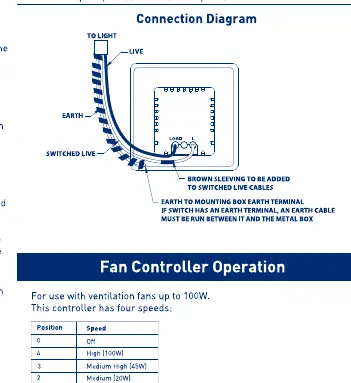

Ilustracje i schematy
- Schemat pokazuje podłączenie przewodu fazowego (Live), neutralnego (Neutral) oraz uziemienia (Earth).
- Wskazuje na konieczność połączenia uziemienia z metalową puszką montażową.
- Pokazuje, że przewód fazowy (Switched Live) musi być odpowiednio oznaczony brązową koszulką.
Zgodność modelu
- Urządzenie przeznaczone do wentylacji o mocy do 100W.
- Wymaga instalacji w puszce montażowej o odpowiedniej głębokości.
