Schemat części Bissell QuickWash 1970E - Instrukcja i lista
Szczegółowy schemat budowy i lista części zamiennych dla odkurzacza piorącego Bissell QuickWash (modele 1970E, F, G, J). Zidentyfikuj elementy urządzenia.
Źródłowy PDF: English · opis: polski
Spis treści
Najważniejsze informacje z instrukcji
Ten dokument to oficjalny schemat budowy (widok rozstrzelony) odkurzacza piorącego Bissell QuickWash, obejmujący modele 1970E, F, G oraz J. Dokument służy jako pomoc w identyfikacji części zamiennych oraz zrozumieniu konstrukcji urządzenia.
Zastosowanie dokumentu
Schemat pozwala na łatwe zlokalizowanie poszczególnych elementów składowych odkurzacza w celu ich wymiany lub naprawy. Każdy element na rysunku posiada przypisany numer, który odnosi się do konkretnej części zamiennej.
Budowa urządzenia
Dokument przedstawia wszystkie kluczowe podzespoły urządzenia, w tym:
- Elementy uchwytu i rączki.
- Zbiorniki na wodę i roztwór czyszczący.
- Układ szczotek i głowicy czyszczącej.
- Koła i elementy obudowy.
- Przewód zasilający.
Informacje o producencie
BISSELL Inc.
Praktyczna pomoc
Ilustracje i schematy

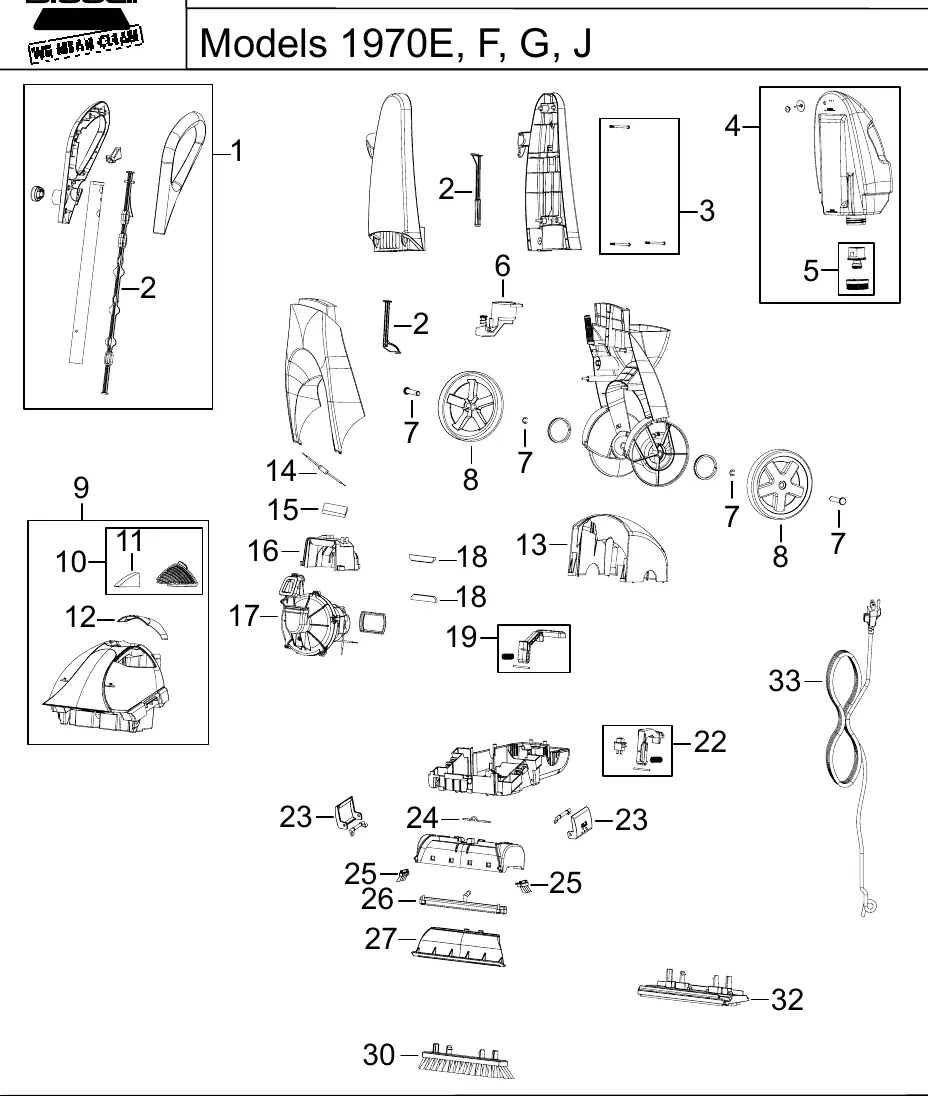

- Schemat przedstawia rozstrzelony widok urządzenia (exploded view).
- Każdy element posiada przypisany numer, który odpowiada części zamiennej.
- Dokument obejmuje modele 1970E, 1970F, 1970G oraz 1970J.
Zgodność modelu
- Schemat dotyczy modeli: 1970E, 1970F, 1970G, 1970J.
