Instrukcja montażu gokarta Blade 150cc

Najważniejsze informacje z instrukcji

Niniejsza instrukcja opisuje proces montażu gokarta Blade 150cc. Przed przystąpieniem do pracy należy przygotować narzędzia i upewnić się, że wszystkie elementy z małego pudełka są dostępne. Proces wymaga uniesienia ramy (zalecane użycie wózka widłowego lub podnośnika) oraz poprawnego podłączenia układu elektrycznego i paliwowego.

Rozpakowanie i zawartość zestawu

Po rozcięciu pasów na opakowaniu, zdejmij górną część pudełka. Ostrożnie przetnij druty zabezpieczające i wyjmij elementy nieprzymocowane do ramy. Małe pudełko zawiera kluczowe komponenty: instrukcję, zestaw narzędzi, elementy akumulatora, lusterko wsteczne, nakrętki, zaślepki kół oraz osłony winylowe.

Montaż zawieszenia i kół

Podnieś tył ramy, aby umożliwić opuszczenie komory silnika i montaż tylnych amortyzatorów. Przednie amortyzatory montuje się poprzez dopasowanie śrub mocujących do otworów w ramie. Podczas montażu opon należy zwrócić uwagę na strzałki kierunkowe na boku opony, które wskazują kierunek obrotu.

Układ kierowniczy i stelaż

Zamontuj kolumnę kierowniczą, upewniając się, że koła są ustawione prosto. Stelaż (rack) montuje się nad silnikiem, pozostawiając śruby lekko poluzowane do czasu poprawnego ustawienia wszystkich punktów mocowania. Połącz przewody paliwowe zgodnie z oznaczeniami na gaźniku.

Montaż foteli i pasów bezpieczeństwa

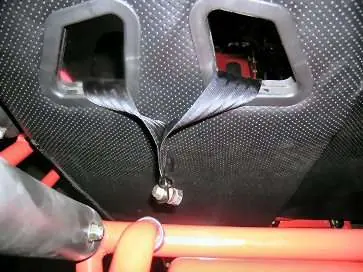

Fotele montuje się za pomocą szyn przesuwnych. Wsuń elementy montażowe w kształcie litery V w odpowiednie wsporniki na ramie. Pasy bezpieczeństwa należy poprowadzić przez otwory w górnej części foteli, a następnie przykręcić wsporniki do ramy za fotelami.

Klatka bezpieczeństwa (Roll bar)

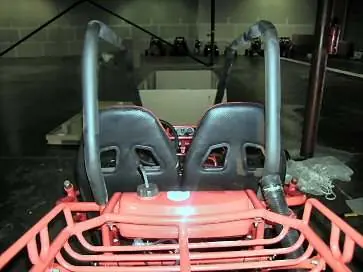

Klatka składa się z kilku elementów. Zacznij od dwóch głównych długich rur, łącząc je z ramą w okolicach przednich świateł i tylnych amortyzatorów. Pozostaw śruby lekko poluzowane, aż wszystkie elementy klatki zostaną ustawione, a następnie dokręć je. W razie potrzeby usuń piankę ochronną w miejscach otworów montażowych.

Wykończenie i instalacja elektryczna

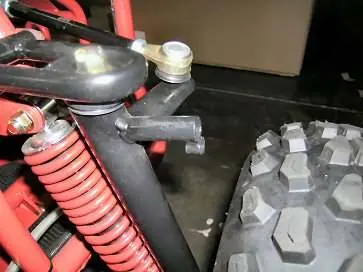

Podłącz światło stopu, odnajdując złącze w komorze elektrycznej z przodu silnika. Zainstaluj akumulator, umieszczając go na podkładce gumowej i zabezpieczając metalowym wspornikiem. Na koniec zamontuj błotniki, lusterko wsteczne oraz zaślepki kół.
