Instrukcja obsługi głośników samochodowych Blaupunkt Pure Coaxial 66.2
Szybki przewodnik po instalacji i specyfikacji technicznej głośników samochodowych Blaupunkt Pure Coaxial 66.2. Dowiedz się, jak bezpiecznie zamontować system i sprawdź parametry techniczne.
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- System Blaupunkt Pure Coaxial 66.2 to dwudrożny zestaw głośników samochodowych. Instrukcja skupia się na bezpiecznym montażu (odłączenie akumulatora, ostrożność przy wierceniu) oraz podaje parametry techniczne. str. 1, 2, 3
Najważniejsze czynności
- Odłącz ujemny biegun akumulatora przed instalacją. str. 2
- Użyj dławików kablowych przy ostrych krawędziach otworów. str. 2
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| RMS power | 40 W | Moc ciągła | str. 2 |
| Peak power | 280 W | Moc szczytowa | str. 2 |
| Impedance | 4 Ohm | Impedancja | str. 2 |
Gdzie szukać w PDF
- Strona tytułowa str. 1
- Zasady bezpieczeństwa i dane techniczne str. 2
- Schemat instalacji str. 3
Spis treści
Najważniejsze informacje z instrukcji
Dokument zawiera wytyczne dotyczące bezpieczeństwa, instalacji oraz specyfikację techniczną systemu głośników samochodowych Blaupunkt Pure Coaxial 66.2. Instrukcja podkreśla konieczność zachowania ostrożności podczas prac montażowych w pojeździe.
Zasady bezpieczeństwa
- Przed rozpoczęciem instalacji należy odłączyć ujemny biegun akumulatora.
- Podczas wiercenia otworów montażowych należy upewnić się, że nie zostaną uszkodzone żadne elementy pojazdu.
- W przypadku otworów o ostrych krawędziach należy stosować dławiki kablowe.
- Należy zachować odpowiedni prześwit między kablami a innymi wiązkami przewodów w samochodzie.
- Nieprawidłowa instalacja może prowadzić do awarii systemów elektronicznych pojazdu lub systemu audio.
Instalacja

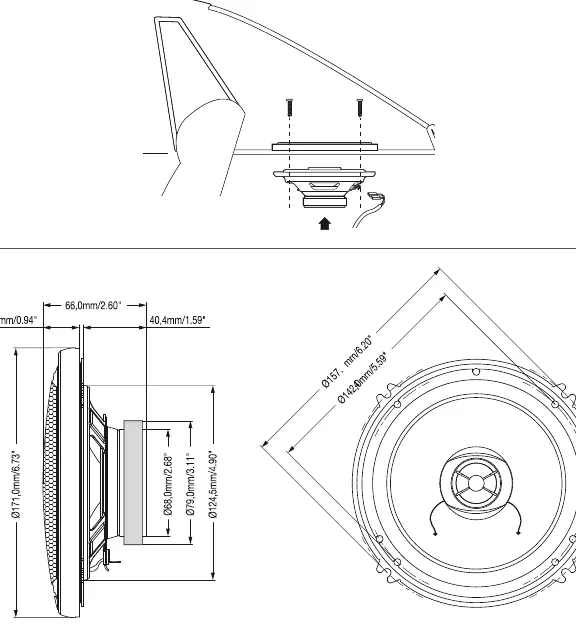

Instrukcja zawiera schemat montażowy przedstawiający wymiary głośnika oraz sposób jego mocowania. Przed przystąpieniem do montażu należy zapoznać się z rysunkiem technicznym na stronie 3, który obrazuje głębokość montażową oraz średnice otworów.
Dane techniczne
- Moc ciągła (RMS): 40 W
- Moc szczytowa: 280 W
- Impedancja: 4 omy
- Pasmo przenoszenia: 60-22000 Hz
- Czułość: 90 dB (2.83V/m)
Utylizacja
Produkt należy utylizować zgodnie z lokalnymi systemami zwrotu i zbiórki zużytego sprzętu elektronicznego.
Informacje o producencie
Blaupunkt
Praktyczna pomoc
Typowe problemy
Zachowaj ostrożność podczas wiercenia otworów montażowych, aby nie uszkodzić przewodów lub elementów konstrukcyjnych samochodu.
Przed rozpoczęciem instalacji bezwzględnie odłącz ujemny biegun akumulatora.
Przed użyciem
- Odłącz ujemny biegun akumulatora przed pracą.
- Upewnij się, że masz odpowiedni prześwit między kablami a innymi wiązkami.
- Użyj dławików kablowych w przypadku otworów o ostrych krawędziach.
- Sprawdź wymiary montażowe na schemacie przed wierceniem.
