Instrukcja obsługi soundbara boAt Aavante Bar 1200N
Poznaj funkcje i sposób obsługi soundbara boAt Aavante Bar 1200N. Instrukcja zawiera wskazówki dotyczące montażu ściennego, podłączania urządzeń przez HDMI, Bluetooth, USB oraz rozwiązywania problemów z dźwiękiem.
Źródłowy PDF: English · opis: polski
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Soundbar boAt Aavante Bar 1200N to system audio 2.1 z przewodowym subwooferem. Instrukcja zawiera wytyczne dotyczące bezpiecznego montażu, podłączania do telewizora oraz obsługi różnych trybów wejściowych. Przed użyciem upewnij się, że napięcie zasilania jest zgodne z lokalną siecią elektryczną, a urządzenie ma zapewnioną odpowiednią wentylację (min. 20 cm nad jednostką).
Opis urządzenia i złącza
Panel sterowania soundbara zawiera przyciski zasilania, wyboru wejścia oraz regulacji głośności. Z tyłu urządzenia znajdują się następujące porty:
- HDMI (ARC): Do podłączenia telewizora z obsługą ARC.
- Optical: Cyfrowe wejście audio.
- AUX: Analogowe wejście audio.
- USB: Do odtwarzania plików MP3.
- SUB OUT: Wyjście na subwoofer.
- AC IN: Zasilanie.

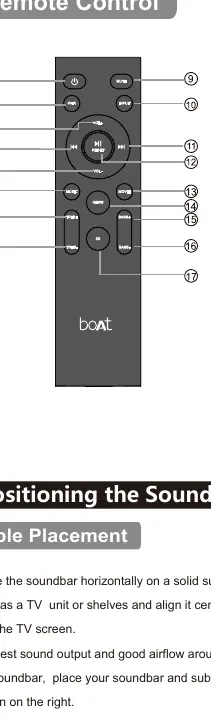

Pilot zdalnego sterowania
Pilot umożliwia pełną kontrolę nad urządzeniem, w tym:
- Włączanie/wyłączanie (Standby).
- Parowanie Bluetooth (przytrzymaj przycisk PAIR przez ponad 2 sekundy).
- Regulację głośności (Master Volume), tonów niskich (Bass) i wysokich (Treble).
- Wybór trybów EQ (Music, Movie, News, 3D).
- Wybór źródła sygnału (INPUT).
- Sterowanie odtwarzaniem w trybach USB i Bluetooth (Play/Pause, Next/Previous).
Montaż
Urządzenie można umieścić na płaskiej powierzchni (np. szafka RTV) lub zamontować na ścianie. W przypadku montażu ściennego należy użyć dołączonych wsporników, upewniając się, że ściana jest stabilna. Zaleca się zachowanie minimum 25 mm odstępu między soundbarem a telewizorem dla optymalnej wydajności.
Podłączanie i obsługa
Soundbar obsługuje kilka trybów pracy:
- Bluetooth: Wybierz tryb BT, wyszukaj "Aavante Bar 1200N" na telefonie i sparuj urządzenia.
- HDMI (ARC): Wymaga kabla High Speed HDMI. W ustawieniach telewizora należy wybrać wyjście audio "PCM".
- USB: Po włożeniu pamięci USB z plikami MP3, urządzenie automatycznie przełączy się w tryb USB.
- AUX / Optical: Podłącz odpowiedni kabel do portów wejściowych i wybierz właściwy tryb przyciskiem INPUT.
Rozwiązywanie problemów
W przypadku braku dźwięku sprawdź:
- Czy wybrano właściwe źródło wejściowe.
- Czy funkcja wyciszenia (Mute) nie jest aktywna.
- Czy kable są poprawnie podłączone.
- Czy w ustawieniach telewizora wybrano format wyjściowy PCM (dla HDMI ARC).
Jeśli pilot nie działa, sprawdź baterie oraz czy czujnik podczerwieni nie jest zasłonięty.
Informacje o producencie
boAt Lifestyle
Praktyczna pomoc
Typowe problemy
Brak dźwięku z soundbara
Sprawdź, czy wybrano właściwe źródło wejściowe, czy urządzenie nie jest wyciszone oraz czy kable są poprawnie podłączone.
Problemy z połączeniem Bluetooth
Upewnij się, że urządzenie jest w zasięgu (do 10m), nie ma przeszkód, a soundbar nie jest połączony z innym telefonem. Usuń profil połączenia i sparuj ponownie.
Brak dźwięku przez HDMI ARC
Upewnij się, że telewizor obsługuje ARC i w jego ustawieniach dźwięku wybrano format wyjściowy PCM.
Pilot nie reaguje
Wymień baterie na nowe i upewnij się, że czujnik podczerwieni na soundbarze nie jest zasłonięty.
Przed użyciem
- Sprawdź napięcie zasilania w gniazdku.
- Zapewnij min. 20 cm wolnej przestrzeni nad soundbarem dla wentylacji.
- Przygotuj kabel HDMI High Speed, jeśli korzystasz z połączenia ARC.
- Upewnij się, że pamięć USB zawiera tylko pliki MP3.
- Sprawdź, czy telewizor obsługuje format PCM dla połączenia HDMI.
Pokaż więcej Pokaż mniej
Parametry w praktyce
- Moc wyjściowa
- 100W R.M.S. (20W x 2 dla soundbara + 60W dla subwoofera).
- Pasmo przenoszenia
- 55Hz - 20KHz, zakres częstotliwości dźwięku.
Ilustracje i schematy
- Panel tylny: Złącza HDMI(ARC), Optical, AUX, USB, SUB OUT oraz AC IN.
- Pilot: Przyciski do zmiany trybów, głośności, tonów (Bass/Treble) i efektów EQ.
Zgodność modelu
- Nie używać z telewizorami CRT (możliwe zakłócenia obrazu).
- Wymaga telewizora z obsługą HDMI ARC dla pełnej funkcjonalności sterowania.
