Instrukcja obsługi soundbara boAt Aavante Bar 1500N
Szybki przewodnik po soundbarze boAt Aavante Bar 1500N. Dowiedz się, jak podłączyć urządzenie przez HDMI ARC, optyczne, AUX lub Bluetooth, zamontować je na ścianie oraz rozwiązać najczęstsze problemy z dźwiękiem.
Źródłowy PDF: English · opis: polski
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Soundbar boAt Aavante Bar 1500N to zestaw 2.1CH z przewodowym subwooferem. Instrukcja zawiera wytyczne dotyczące bezpiecznego użytkowania, montażu na ścianie, podłączania różnych źródeł dźwięku oraz rozwiązywania typowych problemów technicznych. Urządzenie jest przeznaczone do współpracy z telewizorami LED/LCD/Plasma (nie używać z odbiornikami CRT).
Opis urządzenia i złącza
Soundbar posiada panel sterowania oraz zestaw portów umożliwiających podłączenie zewnętrznych źródeł dźwięku. Na tylnym panelu znajdują się złącza: SUB OUT (dla subwoofera), USB, AUX, OPTICAL oraz HDMI (ARC). Panel sterowania na obudowie umożliwia regulację głośności, wybór źródła (INPUT) oraz włączanie/wyłączanie urządzenia (STANDBY/POWER).
Pilot zdalnego sterowania
Pilot pozwala na pełną kontrolę nad urządzeniem, w tym: włączanie/wyłączanie, parowanie Bluetooth, regulację głośności (Master, Treble, Bass), wybór trybu wejścia (AUX, USB, HDMI, OPT, BT) oraz wybór efektów EQ (Music, Movie, News, 3D). Przycisk Play/Pause działa w trybach USB i Bluetooth.
Instalacja i montaż
Urządzenie można umieścić na stabilnej powierzchni (np. szafka RTV) lub zamontować na ścianie. W przypadku montażu ściennego należy wywiercić otwory w odpowiednim rozstawie, użyć kołków rozporowych i wkrętów (nie dokręcać do końca, zostawić luz). Należy przykleić podkładki EVA na uchwyty ścienne, aby zapewnić min. 15 mm odstępu od ściany dla poprawnej wentylacji. Zapewnij min. 20 cm wolnej przestrzeni nad soundbarem i 5 cm po bokach.
Obsługa i tryby pracy
Po podłączeniu zasilania i włączeniu urządzenia, wybierz tryb pracy przyciskiem INPUT. Dostępne tryby to: Bluetooth (parowanie z urządzeniami mobilnymi), AUX (połączenie kablem 3.5mm), Optical (wymaga ustawienia wyjścia TV na PCM), HDMI ARC (wymaga kabla HDMI ARC i ustawienia TV na PCM) oraz USB (odtwarzanie plików MP3). Urządzenie posiada funkcję automatycznego przejścia w tryb czuwania po 20 minutach braku sygnału.
Rozwiązywanie problemów
W przypadku braku dźwięku sprawdź, czy wybrano właściwe źródło wejścia, czy urządzenie nie jest wyciszone (Mute) oraz czy kable są poprawnie podłączone. Jeśli używasz połączenia cyfrowego (HDMI/Optical), upewnij się, że w ustawieniach telewizora wybrano format wyjścia audio PCM. Problemy z Bluetooth często rozwiązuje ponowne sparowanie urządzenia lub usunięcie profilu połączenia z telefonu.
Dane techniczne
Moc wyjściowa zestawu wynosi 160W R.M.S. (35W*2 + 90W subwoofer). Pasmo przenoszenia to 45Hz-20KHz. Urządzenie obsługuje Bluetooth w wersji 5.0 o zasięgu do 10 metrów. Zasilanie: AC 110V-240V 50/60Hz.
Informacje o producencie
boAt Lifestyle
Praktyczna pomoc
Typowe problemy
Brak dźwięku z soundbara
Sprawdź, czy wybrano właściwe źródło wejścia, czy funkcja Mute nie jest aktywna, czy kable są poprawnie podłączone oraz czy w ustawieniach TV wybrano format wyjścia audio PCM.
Problemy z połączeniem Bluetooth
Upewnij się, że soundbar jest w trybie parowania, urządzenie jest w zasięgu (10m), nie jest połączone z innym telefonem i usuń stary profil połączenia z urządzenia.
Brak dźwięku przez HDMI ARC
Upewnij się, że używasz kabla HDMI ARC, telewizor jest zgodny z ARC, a w ustawieniach dźwięku TV wybrano format wyjścia PCM.
Pilot nie działa
Wymień baterie, sprawdź czy czujnik nie jest zasłonięty i czy nie jest wystawiony na bezpośrednie, silne światło słoneczne.
Przed użyciem
- Sprawdź napięcie w gniazdku (AC 110V-240V).
- Zapewnij min. 20 cm wolnej przestrzeni nad soundbarem i 5 cm po bokach.
- Usuń naklejki z frontu/góry urządzenia (nie usuwaj z dołu/tyłu).
- Ustaw soundbar na stabilnej powierzchni lub zamontuj na ścianie zgodnie z instrukcją.
- W przypadku połączeń cyfrowych (HDMI/Optical) przygotuj się na zmianę ustawień dźwięku w TV na PCM.
Pokaż więcej Pokaż mniej
Parametry w praktyce
- Moc wyjściowa
- 160W R.M.S. (35W*2 dla soundbara + 90W dla subwoofera).
- Pasmo przenoszenia
- 45Hz-20KHz (zakres dźwięków odtwarzanych przez zestaw).

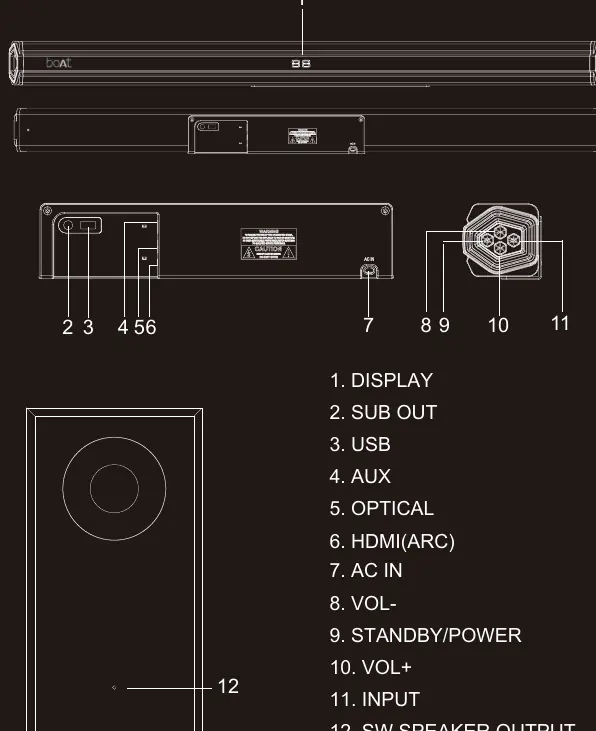

Ilustracje i schematy
- Panel tylny zawiera wejścia: SUB OUT, USB, AUX, OPTICAL, HDMI(ARC), AC IN.
- Panel sterowania na soundbarze: VOL-, STANDBY/POWER, VOL+, INPUT.
Zgodność modelu
- Soundbar przeznaczony do TV LED/LCD/Plasma (nie używać z TV CRT).
- Wymaga obsługi formatu PCM dla połączeń cyfrowych (HDMI/Optical).
