Instrukcja obsługi soundbara boAt AAVANTE BAR 1700D
Szybki przewodnik po soundbarze boAt AAVANTE BAR 1700D. Dowiedz się, jak podłączyć urządzenie, sparować Bluetooth, zamontować na ścianie i rozwiązywać problemy z dźwiękiem.
Źródłowy PDF: English · opis: polski
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Aby podłączyć soundbar do telewizora, użyj kabla HDMI (port ARC) lub kabla optycznego. W przypadku połączenia bezprzewodowego użyj trybu Bluetooth, wybierając 'Aavante Bar 1700D' na swoim urządzeniu. str. 6, 7
Najważniejsze czynności
- Parowanie Bluetooth: Włącz tryb BT, wyszukaj 'Aavante Bar 1700D' na telefonie i połącz się. str. 6
- Zmiana trybu wejścia: Użyj przycisku INPUT na pilocie lub przycisku zasilania na obudowie. str. 6
Pierwsze uruchomienie
- Podłącz kabel zasilający, włącz urządzenie przyciskiem zasilania, a następnie wybierz odpowiednie źródło dźwięku. str. 6
Pokaż 3 kolejne odpowiedzi Pokaż mniej
Problemy i rozwiązania
Brak dźwięku
Sprawdź, czy soundbar nie jest w trybie czuwania i czy wybrano właściwe źródło.
str. 11Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Moc wyjściowa | 120W R.M.S. | Łączna moc zestawu | str. 3 |
| Bluetooth | V5.0 | Wersja Bluetooth | str. 3 |
Gdzie szukać w PDF
- Kontrola i połączenia str. 3
- Pilot zdalnego sterowania str. 4
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje
Soundbar boAt AAVANTE BAR 1700D to system 2.1 o mocy 120W, wyposażony w technologię Dolby Digital/Digital Plus. Urządzenie obsługuje połączenia przewodowe (HDMI ARC, Optical, AUX, USB) oraz bezprzewodowe (Bluetooth). Instrukcja zawiera wytyczne dotyczące bezpiecznego montażu, konfiguracji dźwięku oraz obsługi pilota.
Elementy zestawu i połączenia
Panel tylny soundbara zawiera następujące złącza:
- AUX: Wejście analogowe.
- OPTICAL: Cyfrowe wejście optyczne.
- HDMI (ARC): Wejście z obsługą kanału zwrotnego audio.
- SUBWOOFER PORT: Wyjście na subwoofer.
- Zasilanie: Gniazdo AC 110-240V.
Obsługa i tryby pracy
Urządzenie obsługuje kilka trybów pracy, które można zmieniać przyciskiem INPUT na pilocie lub przyciskiem zasilania na obudowie:
- Bluetooth: Aby sparować urządzenie, włącz tryb BT, wyszukaj "Aavante Bar 1700D" na telefonie i połącz się.
- HDMI (ARC): Wymaga kabla HDMI podłączonego do portu ARC w telewizorze.
- Optical: Wymaga kabla optycznego. W ustawieniach telewizora należy wybrać format "PCM Stereo" lub "Stereo 2.1".
- USB: Odtwarzanie plików MP3/WMA po podłączeniu pamięci USB.

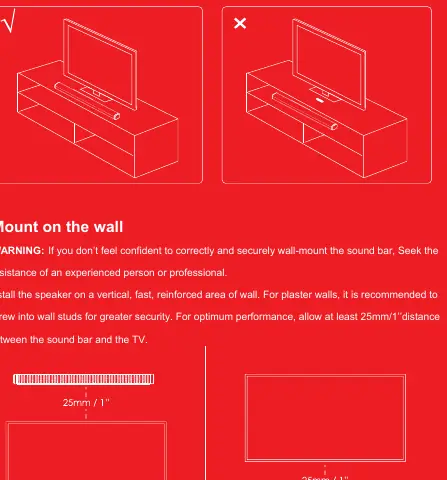

Montaż soundbara
Soundbar można umieścić na płaskiej powierzchni (np. szafka RTV) lub zamontować na ścianie:
- Płaska powierzchnia: Ustaw soundbar centralnie pod telewizorem, zapewniając przestrzeń dla wentylacji. Nie umieszczaj w zamkniętych szafkach.
- Montaż ścienny: Zaleca się montaż na pionowej, wzmocnionej ścianie. W przypadku ścian gipsowych należy wkręcać śruby w profile konstrukcyjne. Zachowaj co najmniej 25 mm odstępu między soundbarem a telewizorem.
Rozwiązywanie problemów
- Brak dźwięku: Sprawdź, czy system nie jest w trybie czuwania (standby) oraz czy wybrano właściwe źródło sygnału.
- Brak dźwięku/niska głośność (AUX): Upewnij się, że urządzenie źródłowe ma podkręconą głośność.
- Brak dźwięku (cyfrowe źródło): Sprawdź, czy częstotliwość próbkowania źródła jest obsługiwana.
- Pilot nie działa: Wymień baterie na nowe.
Bezpieczeństwo
Nie demontuj urządzenia, aby uniknąć ryzyka porażenia prądem. Nie wystawiaj soundbara na działanie wilgoci, deszczu ani wysokich temperatur. Zapewnij odpowiednią wentylację i nie blokuj otworów wentylacyjnych.
Informacje o producencie
boAt Lifestyle
Praktyczna pomoc
Typowe problemy
Brak dźwięku
Sprawdź, czy soundbar nie jest w trybie czuwania (standby) i czy wybrano poprawne źródło wejściowe (INPUT).
Pilot nie reaguje
Sprawdź stan baterii i wymień je na nowe.
Brak dźwięku w trybie AUX
Upewnij się, że urządzenie podłączone do wejścia AUX ma ustawioną odpowiednią głośność.
Przed użyciem
- Sprawdź, czy napięcie w gniazdku jest zgodne z wymaganiami urządzenia (110-240V).
- Upewnij się, że masz odpowiednie kable (HDMI, optyczny lub AUX) do połączenia z telewizorem.
- W przypadku połączenia optycznego ustaw telewizor na wyjście 'PCM Stereo' lub 'Stereo 2.1'.
- Zapewnij odpowiednią przestrzeń wokół urządzenia dla prawidłowej wentylacji.
Pokaż więcej Pokaż mniej
Parametry w praktyce
- Moc wyjściowa
- 120W R.M.S. (30W x 2 dla soundbara + 60W dla subwoofera).
- Pasmo przenoszenia
- 45Hz - 20KHz.
Ilustracje i schematy
- Panel tylny: zawiera wejścia AUX, OPTICAL, HDMI(ARC), wyjście na subwoofer oraz gniazdo zasilania.
- Pilot: zawiera przyciski do zmiany trybów (INPUT), regulacji głośności, tonów (Bass/Treble) oraz efektów EQ (Music, Movie, News, 3D).
Zgodność modelu
- Soundbar może nie być kompatybilny ze wszystkimi telewizorami Bluetooth; w razie problemów użyj połączenia przewodowego.
- W trybie USB obsługiwane są tylko pliki MP3 i WMA.
