Instrukcja obsługi lampy wiszącej Bocci 100.1m Mini Canopy
Kompletny przewodnik instalacji i obsługi lampy wiszącej Bocci 100.1m. Dowiedz się, jak bezpiecznie zamontować mini podsufitkę, wyregulować długość kabla, podłączyć zasilanie oraz poprawnie zawiesić klosz.
Spis treści
Obrazy z instrukcji
Przejdź do miejsca w treściNajważniejsze informacje z instrukcji
Lampa Bocci 100.1m to oprawa niskonapięciowa z mini podsufitką o średnicy 30 mm. Urządzenie wymaga zewnętrznego zasilacza (dołączonego do zestawu) i jest przeznaczone do montażu sufitowego. Ze względu na delikatną strukturę szkła, zaleca się używanie rękawic ochronnych podczas instalacji. Kable zasilające oraz linki nośne można regulować na miejscu montażu.
Montaż i instalacja
- Przygotuj otwór o średnicy maksymalnie 9 mm w suficie i przeciągnij przewód niskonapięciowy. Upewnij się, że w miejscu montażu znajduje się solidne podłoże konstrukcyjne.
- Ostrożnie rozwiń kabel koncentryczny, unikając zagięć.
- Przełóż kabel przez podsufitkę, poluzuj wkręt dociskowy kluczem imbusowym 2 mm i ustaw pożądaną długość zwisu. Dokręć wkręt, uważając, aby nie uszkodzić kabla (otwór w plastikowym elemencie odciążającym musi być ustawiony pod kątem 90 stopni względem wkręta).
- Podłącz przewody zasilające: stronę pierwotną do sieci, a stronę wtórną (12V) do kabla koncentrycznego za pomocą dostarczonych złączek. Pamiętaj o polaryzacji: izolowany rdzeń to plus, a oplot zewnętrzny to minus.
- Przymocuj podsufitkę do sufitu za pomocą dostarczonych wkrętów.
Zawieszanie klosza
Jeśli lampa ma być zawieszona w innym punkcie niż podsufitka (swag point):
- Zaznacz punkt na suficie i zamontuj hak (wymagane solidne podłoże o wytrzymałości min. 2 kg).
- Wsuń kulisty koniec linki nośnej w hak i wykonaj test obciążenia.
- Przeciągnij linkę przez uchwyt w oprawie lampy, wyreguluj wysokość i dotnij nadmiar linki.
- Wsuń dyfuzor na miejsce.
Konserwacja i bezpieczeństwo
Krawędzie szklanych kloszy są ostre i podatne na odpryskiwanie. Po zakończeniu instalacji należy usunąć odciski palców z powierzchni lampy. W przypadku wymiany źródeł światła, należy korzystać z oficjalnej strony www.bocci.com/shop/bulbs. Nie dotykaj żarówek gołymi dłońmi.
Oficjalne zasoby z instrukcji
Informacje o producencie
Bocci
Praktyczna pomoc
Typowe problemy
Klosz nie przylega płasko do oprawy
Sprawdź, czy trzy wkręty mocujące są w pełni dokręcone.
Ryzyko zwarcia elektrycznego
Upewnij się, że wkręt dociskowy w podsufitce nie styka się bezpośrednio z kablem koncentrycznym oraz że polaryzacja przewodów (rdzeń/oplot) jest zachowana.
Kabel koncentryczny zagina się podczas rozwijania
Rozwijaj kabel w sposób przypominający szpulę, obracając palce wskazujące wewnątrz zwoju, aby uniknąć naprężeń.
Przed użyciem
- Upewnij się, że sufit posiada solidne podłoże konstrukcyjne.
- Przygotuj klucz imbusowy 2 mm do regulacji kabla.
- Przygotuj rękawice ochronne do pracy ze szkłem.
- Sprawdź, czy zasilacz jest zamontowany w miejscu dostępnym (zdalnie).
- Upewnij się, że posiadasz obcinaki do kabli stalowych.
Ilustracje i schematy

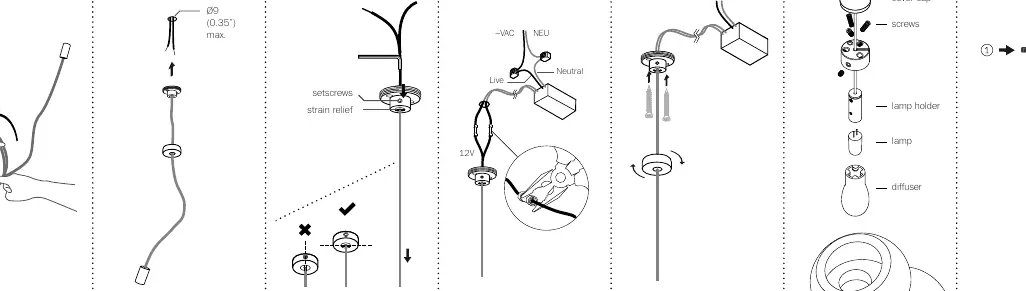

- Strona 2: Instrukcja poprawnego montażu podsufitki i podłączenia elektrycznego.
- Strona 3: Procedura montażu haka sufitowego (swag point) i regulacji linki nośnej.
- Strona 4: Montaż klosza do oprawy i końcowe zabezpieczenie wkrętami.
Zgodność modelu
- Lampa nie jest przeznaczona do bezpośredniego montażu do puszki elektrycznej (wymaga zasilacza zdalnego).
- Wymaga solidnego podłoża sufitowego (nie tylko płyta gipsowo-kartonowa).
