Wykaz części zamiennych dmuchawy Bosch GBL 18V-120
Szczegółowy wykaz części zamiennych oraz schemat budowy dmuchawy akumulatorowej Bosch GBL 18V-120. Dokument zawiera rozbicie urządzenia na podzespoły wraz z numerami katalogowymi niezbędnymi do identyfikacji i zakupu części.
Spis treści
Najważniejsze informacje z instrukcji
Niniejszy dokument jest oficjalnym wykazem części zamiennych (tzw. exploded view) dla dmuchawy akumulatorowej Bosch GBL 18V-120. Dokument służy wyłącznie do identyfikacji elementów urządzenia oraz ich numerów katalogowych w celu serwisowania lub zakupu części zamiennych. Nie zawiera on instrukcji obsługi, zasad bezpieczeństwa ani procedur naprawczych.
Schemat budowy

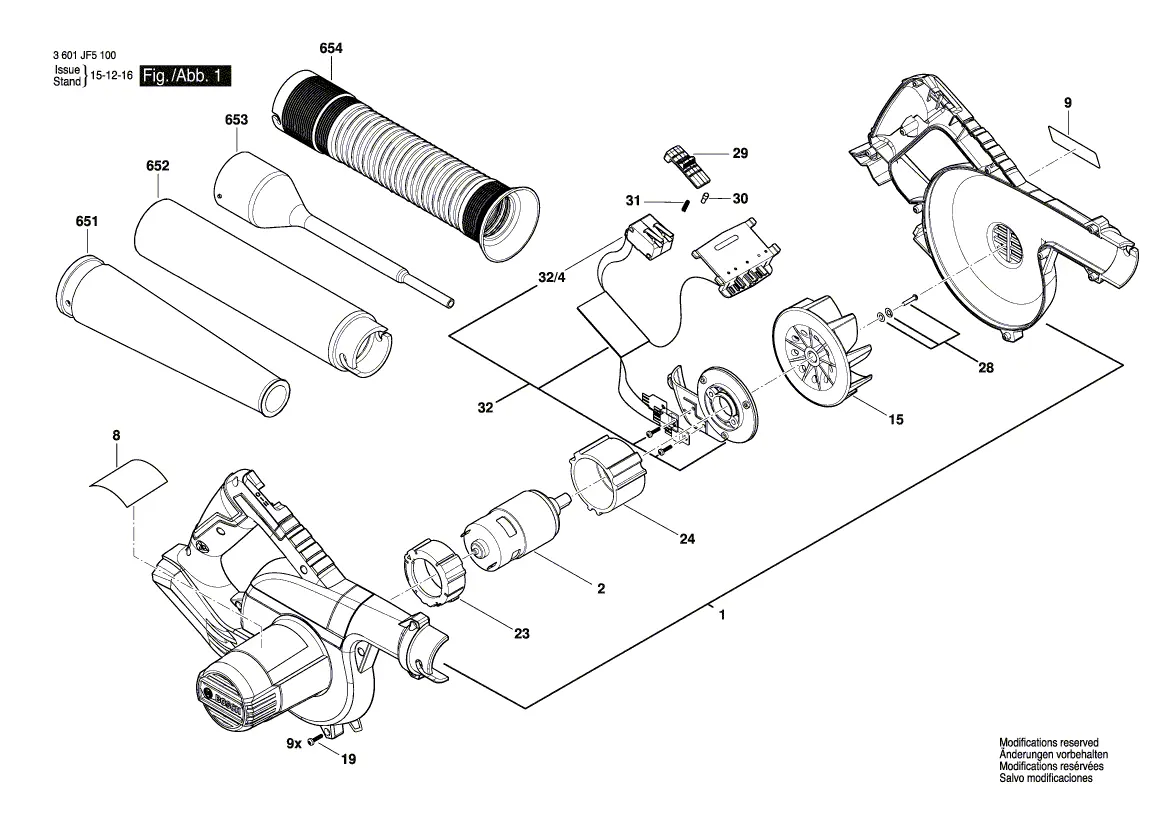

Schemat przedstawia dmuchawę Bosch GBL 18V-120 rozłożoną na poszczególne elementy składowe. Każda część na rysunku jest oznaczona numerem, który odpowiada pozycji w tabeli części zamiennych.
Wykaz części
Poniżej znajduje się zestawienie elementów urządzenia, które można zidentyfikować na podstawie numerów katalogowych:
- Korpus i silnik: Korpus silnika, silnik prądu stałego, uchwyty silnika.
- Elementy sterujące: Przełącznik (włącznik), płytki stykowe, elementy elektroniczne.
- Akcesoria i dysze: Dysze, przedłużka Aquatak, mankiet.
- Elementy montażowe: Śruby, bolce, płytki.
W przypadku konieczności zakupu części, należy posługiwać się numerem katalogowym przypisanym do danego elementu w tabeli części zamiennych.
Informacje o producencie
Robert Bosch GmbH
Praktyczna pomoc
Przed użyciem
- Zidentyfikuj uszkodzony element na schemacie budowy.
- Znajdź numer pozycji elementu na rysunku.
- Sprawdź odpowiadający mu numer katalogowy w tabeli części zamiennych.
- Upewnij się, że numer modelu urządzenia (GBL 18V-120) zgadza się z dokumentacją.
Ilustracje i schematy
- Schemat przedstawia rozłożoną na części dmuchawę Bosch GBL 18V-120.
- Każdy element jest oznaczony numerem, który odpowiada pozycji w tabeli części zamiennych.
