Instrukcja części zamiennych Bosch GPT 18V-19
Oficjalny schemat budowy i lista części zamiennych dla narzędzia Bosch GPT 18V-19. Zobacz rozstrzelony widok urządzenia, aby zidentyfikować komponenty.
Spis treści
Najważniejsze informacje
Niniejszy dokument jest oficjalną listą części zamiennych (schematem rozstrzelonym) dla narzędzia Bosch GPT 18V-19. Służy on do identyfikacji komponentów urządzenia w celach serwisowych i naprawczych.
Schemat budowy urządzenia
Dokument zawiera szczegółowy rysunek techniczny (tzw. exploded view), który przedstawia wszystkie elementy składowe narzędzia. Każda część jest oznaczona unikalnym numerem referencyjnym, co pozwala na precyzyjne zamówienie odpowiednich części zamiennych.
Jak korzystać z dokumentacji
Rysunek techniczny pozwala na:
- Identyfikację poszczególnych części zamiennych.
- Zrozumienie sposobu montażu i demontażu obudowy oraz mechanizmów wewnętrznych.
- Weryfikację kompletności urządzenia.
Informacje o producencie
Robert Bosch GmbH
Praktyczna pomoc
Ilustracje i schematy

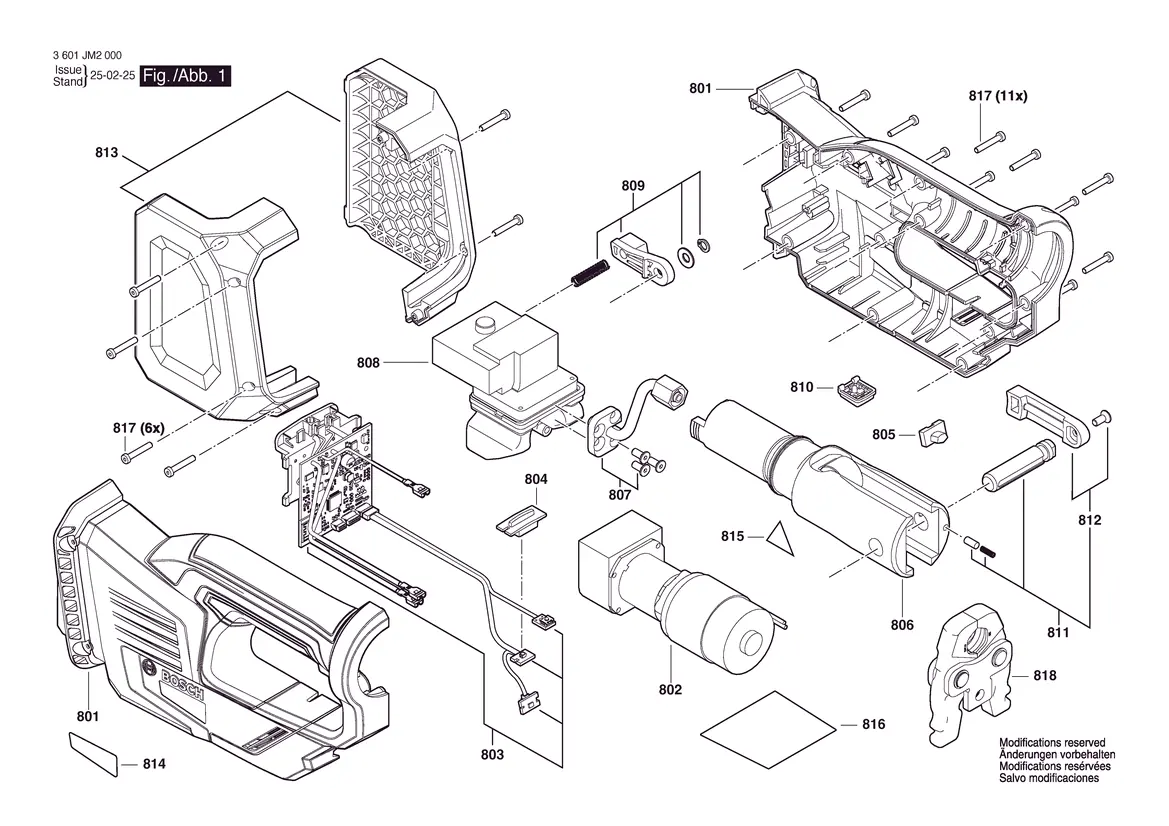

- Rysunek przedstawia rozstrzelony widok (exploded view) narzędzia.
- Numery na schemacie (np. 801, 802, 818) odpowiadają konkretnym częściom zamiennym.
- Schemat ułatwia demontaż obudowy i dostęp do podzespołów wewnętrznych.
Zgodność modelu
- Dotyczy modelu: GPT 18V-19 (numer katalogowy 3 601 JM2 000).
