Najważniejsze informacje
Niniejszy dokument zawiera szczegółowy schemat budowy (widok rozstrzelony) akumulatorowej grzechotki Bosch GRC 12V-60 1/2 SN (numer katalogowy 3 601 JN8 500). Dokument służy jako pomoc serwisowa przy identyfikacji części zamiennych oraz określeniu momentów dokręcania śrub podczas montażu.
Schemat budowy i części
Dokument przedstawia rozłożone na części pierwsze urządzenie, co pozwala na precyzyjną identyfikację poszczególnych komponentów mechanizmu grzechotki, obudowy oraz układu elektronicznego. Każdy element jest oznaczony numerem referencyjnym, co ułatwia zamawianie części zamiennych.
Dane techniczne montażu
Podczas prac serwisowych i montażu urządzenia należy przestrzegać następujących wartości momentów dokręcania dla wskazanych pozycji śrub:
- Pozycja 42: 0,85 – 0,9 Nm
- Pozycja 43: 0,6 – 0,8 Nm
Informacje o producencie
Robert Bosch GmbH
Praktyczna pomoc
Parametry w praktyce
- Moment dokręcania (poz. 42)
- 0,85 – 0,9 Nm
- Moment dokręcania (poz. 43)
- 0,6 – 0,8 Nm
Ilustracje i schematy

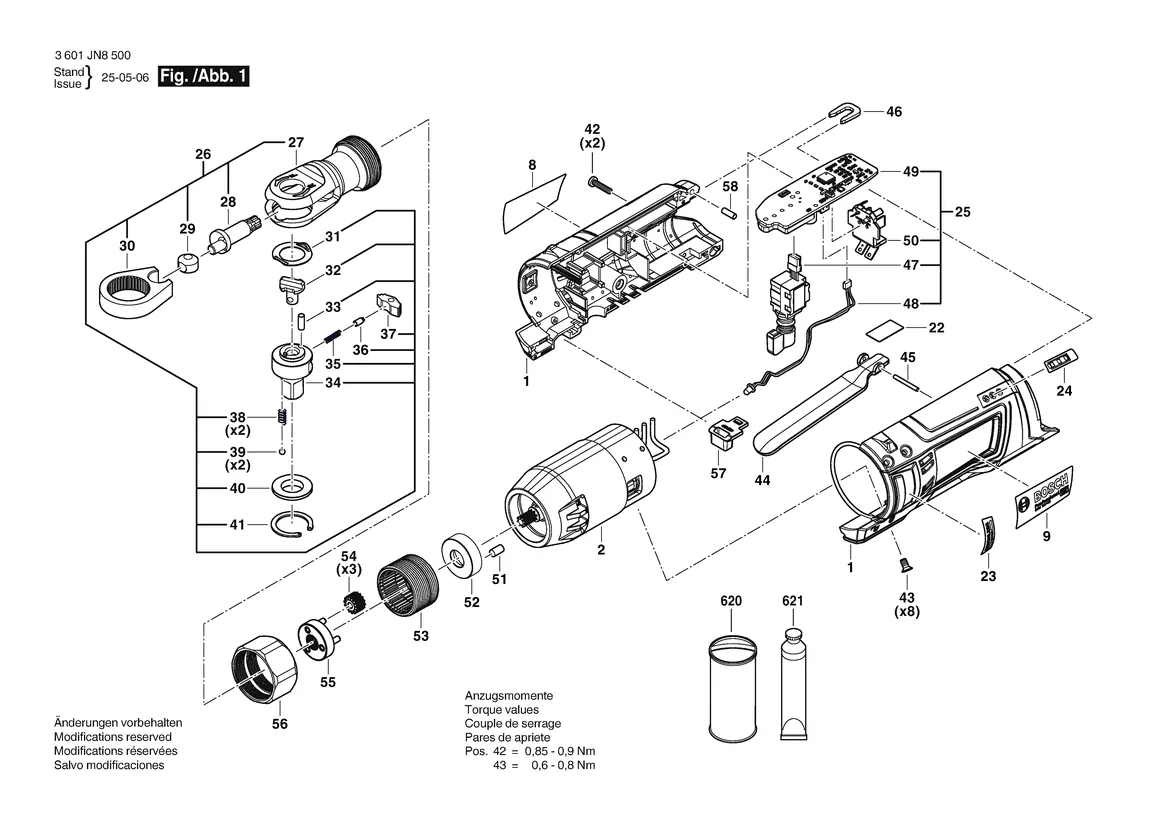

- Schemat przedstawia widok rozstrzelony urządzenia z ponumerowanymi częściami składowymi.
- Wskazano lokalizację śrub oraz ich wymagane momenty dokręcania.
