BOSCH GSB 185-LI Professional Cordless Combination Drill

Profesjonalna akumulatorowa wiertarko-wkrętarka udarowa Bosch GSB 185-LI to wydajne i kompaktowe narzędzie przeznaczone do wkręcania i wykręcania śrub oraz wiercenia w drewnie, metalu, ceramice, tworzywach sztucznych, a także wiercenia...

Spis treści

Obrazy z instrukcji

Przejdź do miejsca w treści

Opis produktu

Akumulatorowa wiertarko-wkrętarka udarowa Bosch GSB 185-LI Professional to wszechstronne narzędzie zaprojektowane do wymagających zadań. Urządzenie umożliwia wkręcanie i wykręcanie śrub oraz wiercenie w różnych materiałach, takich jak drewno, metal, ceramika i tworzywa sztuczne. Model GSB jest dodatkowo wyposażony w funkcję wiercenia udarowego, co pozwala na efektywną pracę w cegle, murze i kamieniu.

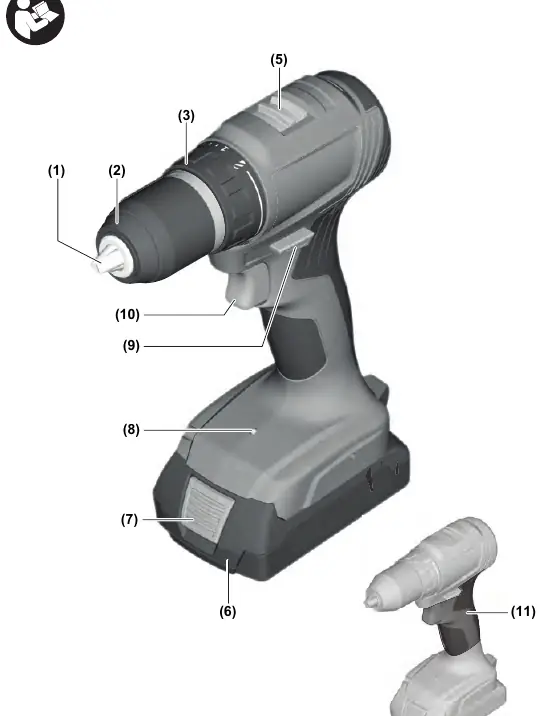

Schemat budowy wiertarko-wkrętarki GSR 185-LI
Schemat budowy wiertarko-wkrętarki GSR 185-LI

Bezpieczeństwo

Przed przystąpieniem do pracy należy dokładnie zapoznać się ze wszystkimi wskazówkami bezpieczeństwa. Niewłaściwe użytkowanie elektronarzędzia może prowadzić do porażenia prądem, pożaru lub poważnych obrażeń ciała. Zawsze należy nosić środki ochrony osobistej, w tym okulary ochronne i ochronniki słuchu podczas wiercenia udarowego. Należy unikać pracy w środowisku zagrożonym wybuchem oraz dbać o czystość i dobre oświetlenie miejsca pracy.

Uruchomienie i obsługa

Przed rozpoczęciem pracy należy upewnić się, że akumulator jest w pełni naładowany. Akumulator należy wsunąć w stopę narzędzia aż do jego zablokowania. Kierunek obrotów można zmieniać za pomocą przełącznika, pamiętając, aby robić to tylko przy wyłączonym urządzeniu. Prędkość obrotową reguluje się płynnie poprzez siłę nacisku na włącznik/wyłącznik. Narzędzie posiada mechaniczny przełącznik biegów oraz funkcję automatycznej blokady wrzeciona (Auto-Lock).

Instrukcja wymiany narzędzia i ustawiania kierunku obrotów
Instrukcja wymiany narzędzia i ustawiania kierunku obrotów

Konserwacja

Regularna konserwacja jest kluczem do długiej żywotności narzędzia. Przed wszelkimi pracami przy urządzeniu (np. wymiana narzędzi, transport, przechowywanie) należy wyjąć akumulator. Należy dbać o czystość elektronarzędzia oraz otworów wentylacyjnych. W przypadku usterek należy kontaktować się z autoryzowanym serwisem Bosch.

Utylizacja

Elektronarzędzia, akumulatory i opakowania powinny być poddawane recyklingowi w sposób przyjazny dla środowiska. Nie należy wyrzucać ich do odpadów domowych.

Informacje o producencie

Robert Bosch GmbH

Profil marki

Praktyczna pomoc

Typowe problemy

Niskie naładowanie akumulatora (dioda miga 3x podczas pracy)

Naładuj akumulator lub wymień go na w pełni naładowany.

Aktywne zabezpieczenie urządzenia (dioda miga 3x po zatrzymaniu)

Zabezpieczenie zostało aktywowane w celu ochrony akumulatora przed wysokim poborem prądu i urządzenia przed uszkodzeniem.

Narzędzie robocze blokuje się

Natychmiast wyłącz elektronarzędzie. Bądź przygotowany na wysokie momenty reakcji powodujące odrzut.

Przed użyciem

  • Sprawdź, czy akumulator jest naładowany.
  • Upewnij się, że włącznik/wyłącznik nie jest zablokowany.
  • Sprawdź, czy wybrano odpowiedni tryb pracy (wiercenie, wkręcanie, wiercenie udarowe).
  • Upewnij się, że narzędzie robocze jest poprawnie zamocowane w uchwycie.
  • Sprawdź ustawienie kierunku obrotów.
  • Upewnij się, że miejsce pracy jest dobrze oświetlone i czyste.

Parametry w praktyce

Napięcie znamionowe
18 V - napięcie zasilania akumulatorowego.
Prędkość obrotowa (1./2. bieg)
0-500 / 0-1900 min-1 - zakresy prędkości obrotowej dla różnych zastosowań.
Maks. moment obrotowy (twardy)
50 Nm - maksymalna siła dokręcania w twardych materiałach.
Maks. Ø wiercenia (drewno)
35 mm - maksymalna średnica otworu w drewnie.

Ilustracje i schematy

  • 1: Uchwyt narzędziowy
  • 2: Szybkozaciskowy uchwyt wiertarski
  • 3: Pierścień wyboru momentu obrotowego
  • 4: Pierścień wyboru trybu pracy (GSB)
  • 5: Przełącznik biegów

Zgodność modelu

  • Kompatybilne z akumulatorami Bosch GBA 18V oraz ProCORE18V.
  • Kompatybilne z ładowarkami Bosch GAL 18..., GAX 18..., GAL 36...
