Lista części zamiennych pilarki Bosch EasyChain 18V-15-7
Przewodnik po liście części zamiennych i schematach budowy pilarki Bosch EasyChain 18V-15-7. Znajdź numery katalogowe części, schematy montażowe oraz wartości momentów dokręcania.
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Dokument zawiera listę części zamiennych oraz schematy budowy pilarki Bosch EasyChain 18V-15-7, ułatwiające identyfikację komponentów i naprawę. str. 1, 2, 3
Najważniejsze czynności
- Identyfikacja części str. 3
- Montaż obudowy str. 1
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Moment dokręcania (śruby z gwiazdką) | 1,2 - 1,3 Nm | Wartość momentu dla śrub oznaczonych gwiazdką | str. 2 |
| Moment dokręcania (śruby z kwadratem) | 1,0 - 1,1 Nm | Wartość momentu dla śrub oznaczonych kwadratem | str. 2 |
Gdzie szukać w PDF

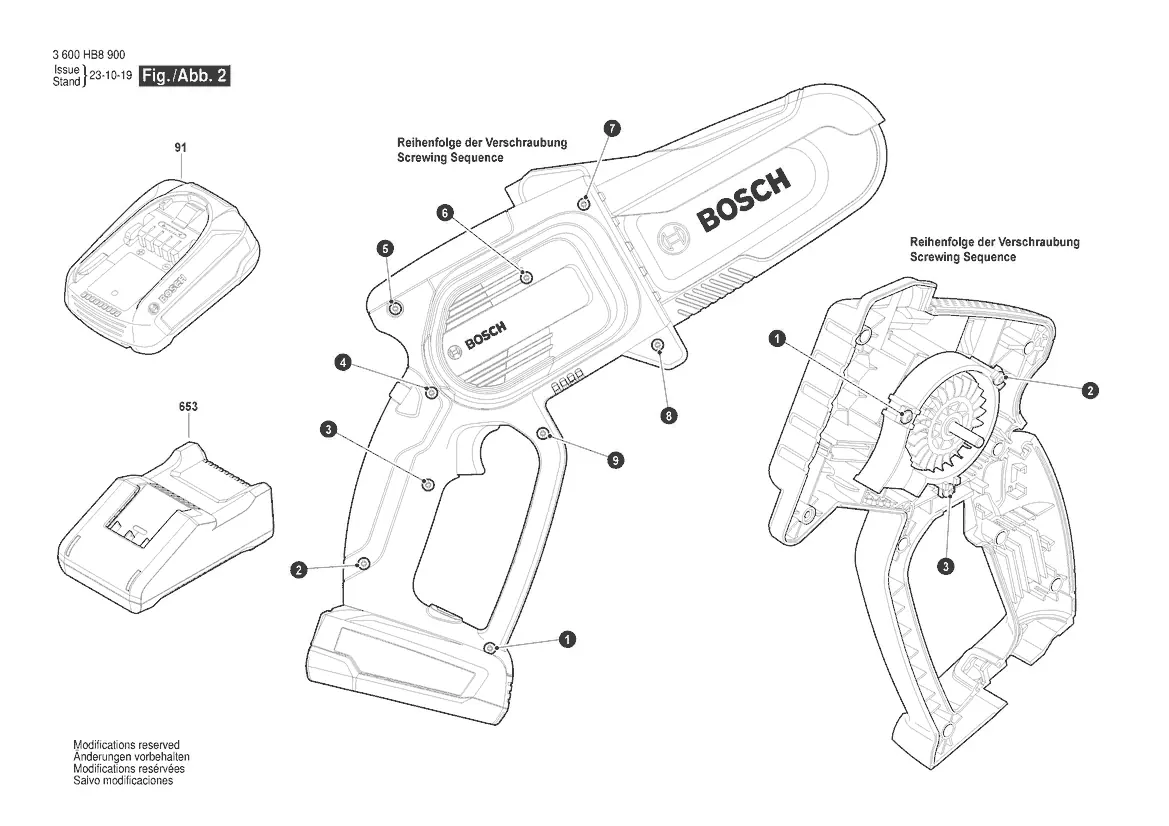

- Schemat montażowy (obudowa) str. 1

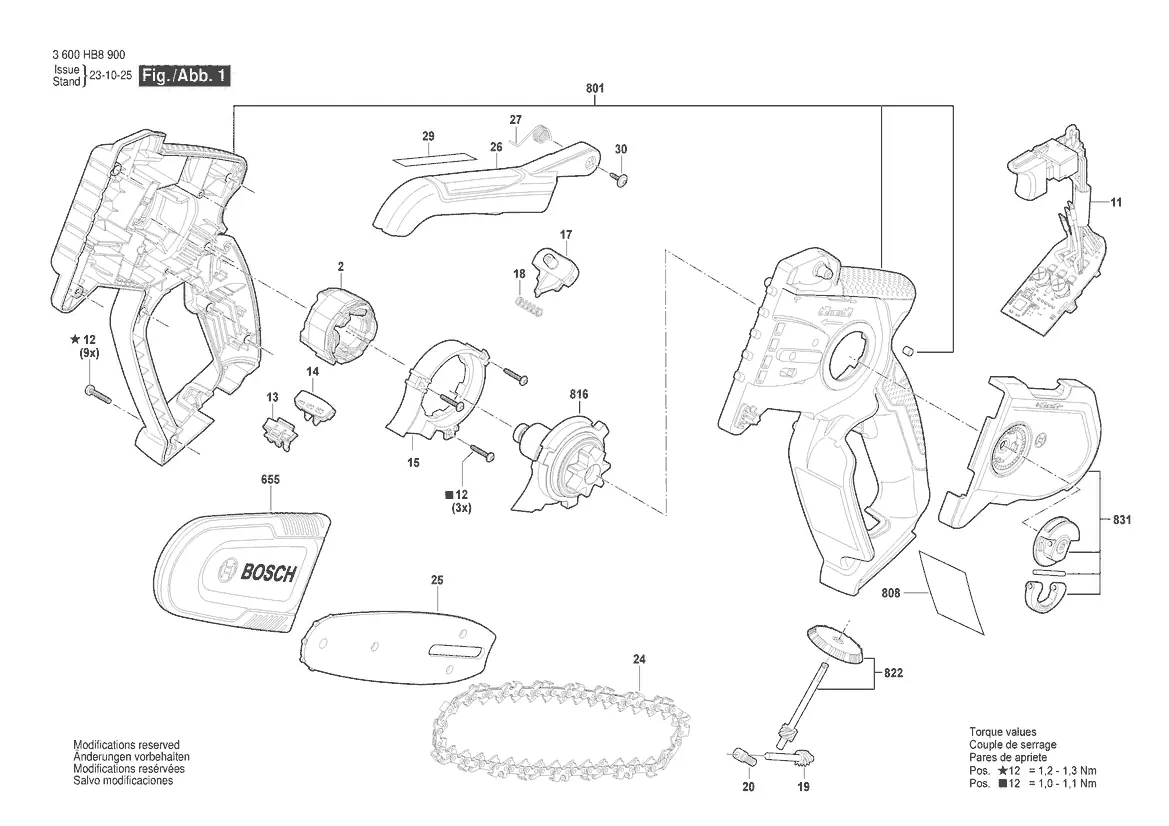

- Schemat budowy (podzespoły) str. 2
- Lista części zamiennych str. 3
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje o dokumencie
Niniejszy dokument jest oficjalną listą części zamiennych oraz schematem budowy pilarki Bosch EasyChain 18V-15-7 (numer katalogowy 3 600 HB8 900). Służy on do identyfikacji poszczególnych komponentów urządzenia, ułatwiając proces naprawy, konserwacji oraz zamawiania części.
Schematy budowy i montażu
Dokument zawiera szczegółowe rysunki techniczne (tzw. exploded views), które przedstawiają:
- Kolejność skręcania obudowy urządzenia.
- Rozmieszczenie wewnętrznych podzespołów, takich jak silnik, prowadnica, łańcuch oraz układ sterowania.
- Pozycje poszczególnych śrub i elementów mocujących.
Lista części zamiennych
Na stronie 3 znajduje się tabela zawierająca zestawienie wszystkich części. Każdy element posiada przypisany numer pozycji (Item), numer katalogowy (Part Number) oraz opis (Description). Pozwala to na precyzyjne zamówienie właściwego komponentu.
Dane techniczne i momenty dokręcania
Podczas montażu należy zwrócić uwagę na wartości momentów dokręcania śrub, które są kluczowe dla bezpieczeństwa i poprawnego działania urządzenia:
- Śruby oznaczone gwiazdką: 1,2 - 1,3 Nm.
- Śruby oznaczone kwadratem: 1,0 - 1,1 Nm.
Informacje o producencie
Robert Bosch GmbH
Praktyczna pomoc
Przed użyciem
- Zidentyfikuj numer części na schemacie.
- Sprawdź numer katalogowy w tabeli części zamiennych.
- Upewnij się, że używasz odpowiedniego narzędzia do montażu.
- Zweryfikuj moment dokręcania śrub zgodnie z instrukcją.
Parametry w praktyce
- Moment dokręcania (śruby z gwiazdką)
- Wartość momentu dla śrub oznaczonych gwiazdką: 1,2 - 1,3 Nm.
- Moment dokręcania (śruby z kwadratem)
- Wartość momentu dla śrub oznaczonych kwadratem: 1,0 - 1,1 Nm.
