Lista części zamiennych młotowiertarki akumulatorowej Bosch GBH 18V-18

Znajdź listę części zamiennych do młotowiertarki akumulatorowej Bosch GBH 18V-18. Przewodnik zawiera schematy rozłożeniowe oraz zestawienie numerów katalogowych części niezbędnych do naprawy i konserwacji.

Spis treści

Obrazy z instrukcji

Kliknij obraz, aby powiększyć

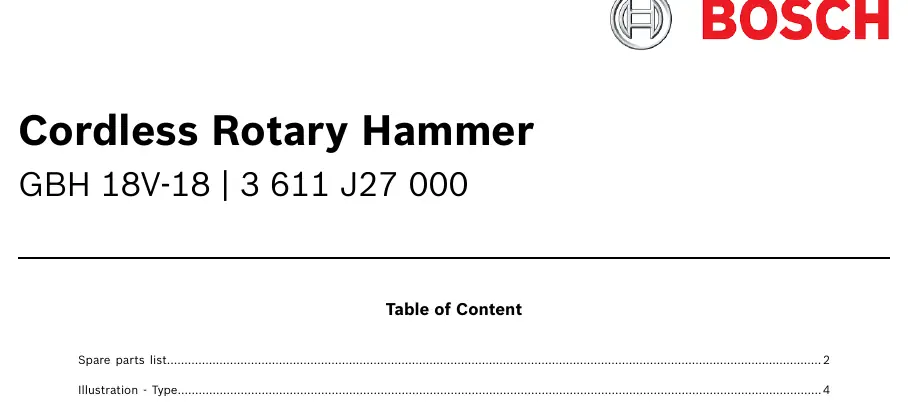

Schemat elementów urządzenia z oznaczeniami Strona 1 Schemat akcesoriów i wyposażenia (Fig. 2) Strona 2 Schemat budowy wewnętrznej (Fig. 1) Strona 3

Najważniejsze informacje

Niniejszy dokument jest oficjalną listą części zamiennych dla młotowiertarki akumulatorowej Bosch GBH 18V-18 (numer katalogowy 3 611 J27 000). Dokument służy do identyfikacji komponentów urządzenia w celach serwisowych i naprawczych.

Schematy budowy

Instrukcja zawiera szczegółowe rysunki techniczne (tzw. exploded views), które pozwalają na precyzyjne zlokalizowanie poszczególnych części:

Schemat akcesoriów i wyposażenia (Fig. 2)
Schemat akcesoriów i wyposażenia (Fig. 2)
Schemat budowy wewnętrznej (Fig. 1)
Schemat budowy wewnętrznej (Fig. 1)

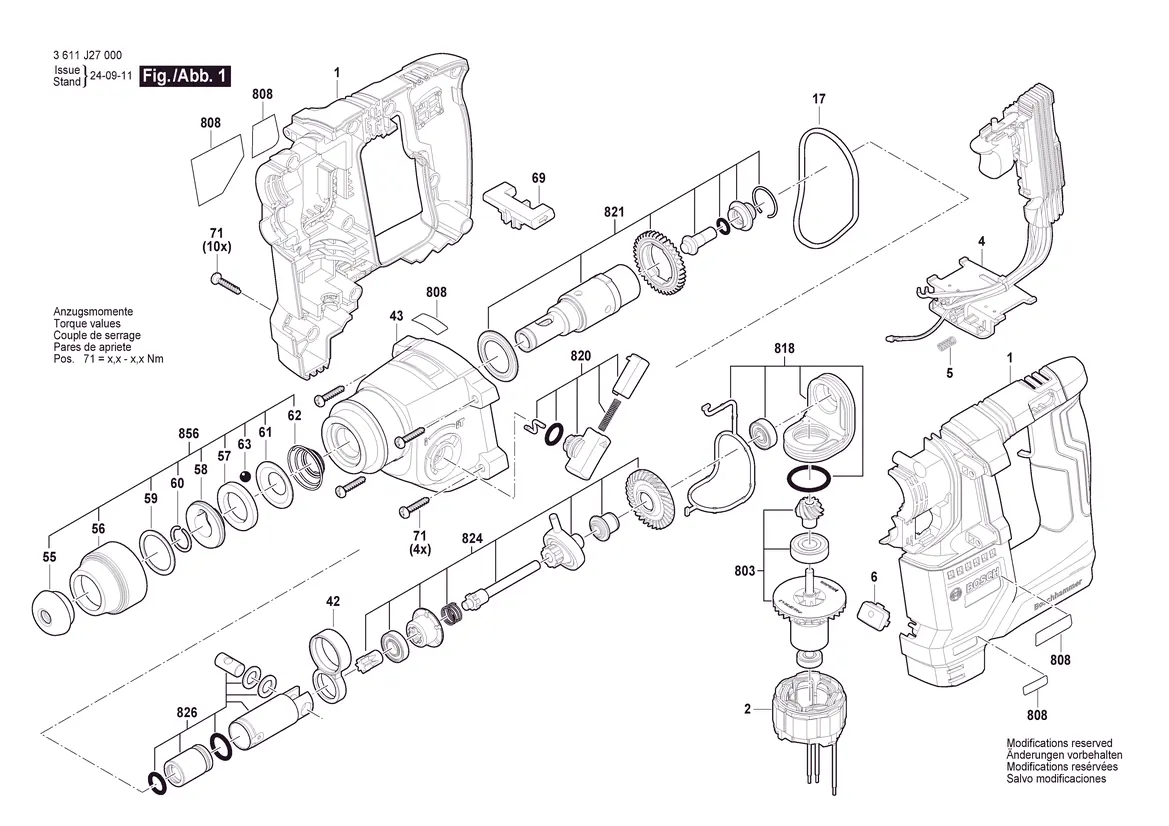

  • Rysunek 1 (Fig. 1): Przedstawia budowę wewnętrzną urządzenia, w tym mechanizm udarowy, przekładnię, wirnik i obudowę.

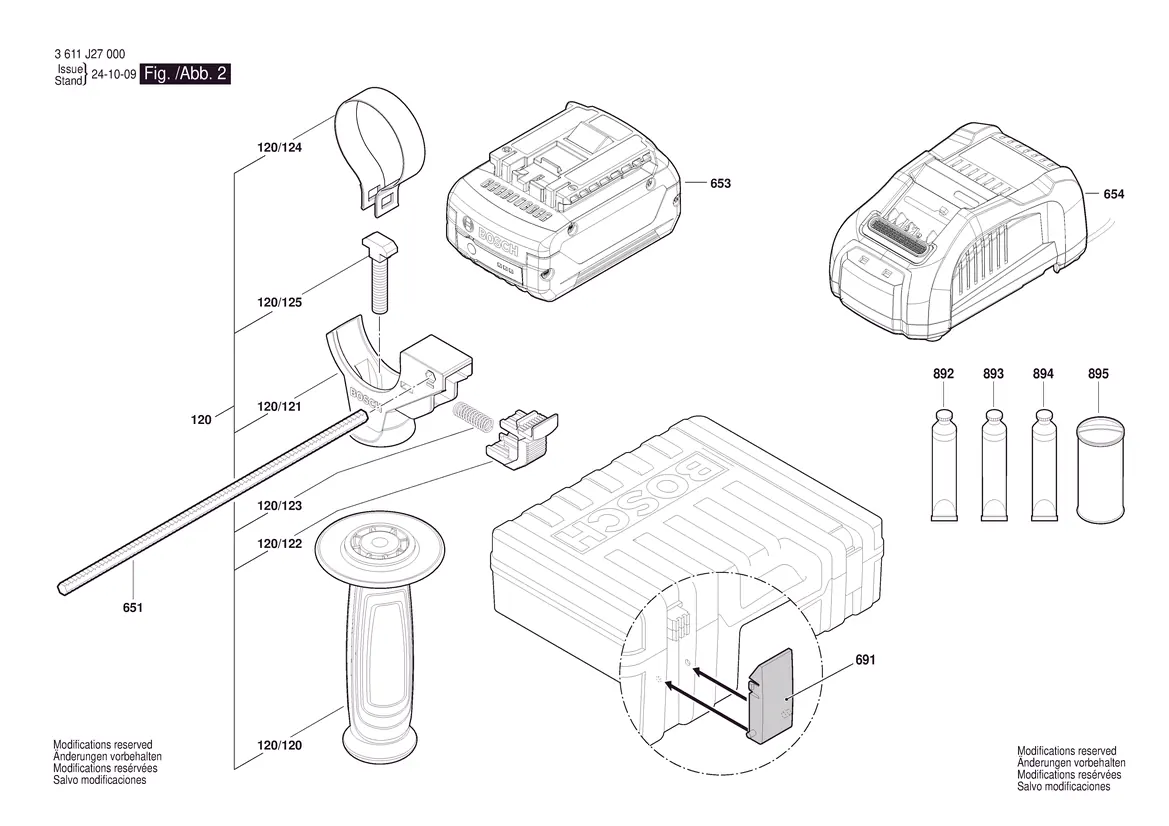

  • Rysunek 2 (Fig. 2): Przedstawia akcesoria, takie jak uchwyt pomocniczy, ogranicznik głębokości, akumulator, ładowarkę oraz materiały eksploatacyjne (smary).

Lista części zamiennych

W tabelach na stronach 4 i 5 znajduje się zestawienie wszystkich części. Każdy wiersz zawiera:

Schemat elementów urządzenia z oznaczeniami
Schemat elementów urządzenia z oznaczeniami
  • Item: Numer referencyjny odpowiadający oznaczeniu na schemacie.
  • Part Number: Oficjalny numer katalogowy Bosch, niezbędny do zamówienia części.
  • Description: Nazwa części w języku angielskim.

Informacje o producencie

Robert Bosch GmbH

Profil marki
Strona producenta https://www.bosch.pl Wsparcie https://www.bosch-home.com/pl/pl/serwis/ Manuale producenta https://www.bosch-home.com/pl/pl/serwis/instrukcje-obs%C5%82ugi.html

Praktyczna pomoc

Przed użyciem

  • Zidentyfikuj numer części na schemacie (Fig. 1 lub Fig. 2).
  • Sprawdź numer katalogowy (Part Number) w tabeli na stronie 4 lub 5.
  • Upewnij się, że numer modelu urządzenia (3 611 J27 000) zgadza się z posiadanym sprzętem.

Ilustracje i schematy

  • Rysunek 1 (Fig. 1) przedstawia szczegółowy schemat budowy wewnętrznej młotowiertarki.
  • Rysunek 2 (Fig. 2) przedstawia akcesoria, uchwyt pomocniczy, akumulator i smary.
