Schemat części zamiennych mieszarki akumulatorowej Bosch GRW 18V-160
Szczegółowy schemat budowy i lista części zamiennych dla mieszarki akumulatorowej Bosch GRW 18V-160. Zobacz rozstrzelone widoki urządzenia ułatwiające serwis i naprawę.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje
Niniejszy dokument jest oficjalnym schematem części zamiennych dla mieszarki akumulatorowej Bosch GRW 18V-160 (numer katalogowy 3 601 AC3 000). Dokument zawiera szczegółowe rysunki techniczne (rozstrzelone widoki), które pozwalają na identyfikację poszczególnych komponentów urządzenia.
Budowa urządzenia
Dokument podzielony jest na trzy główne schematy:

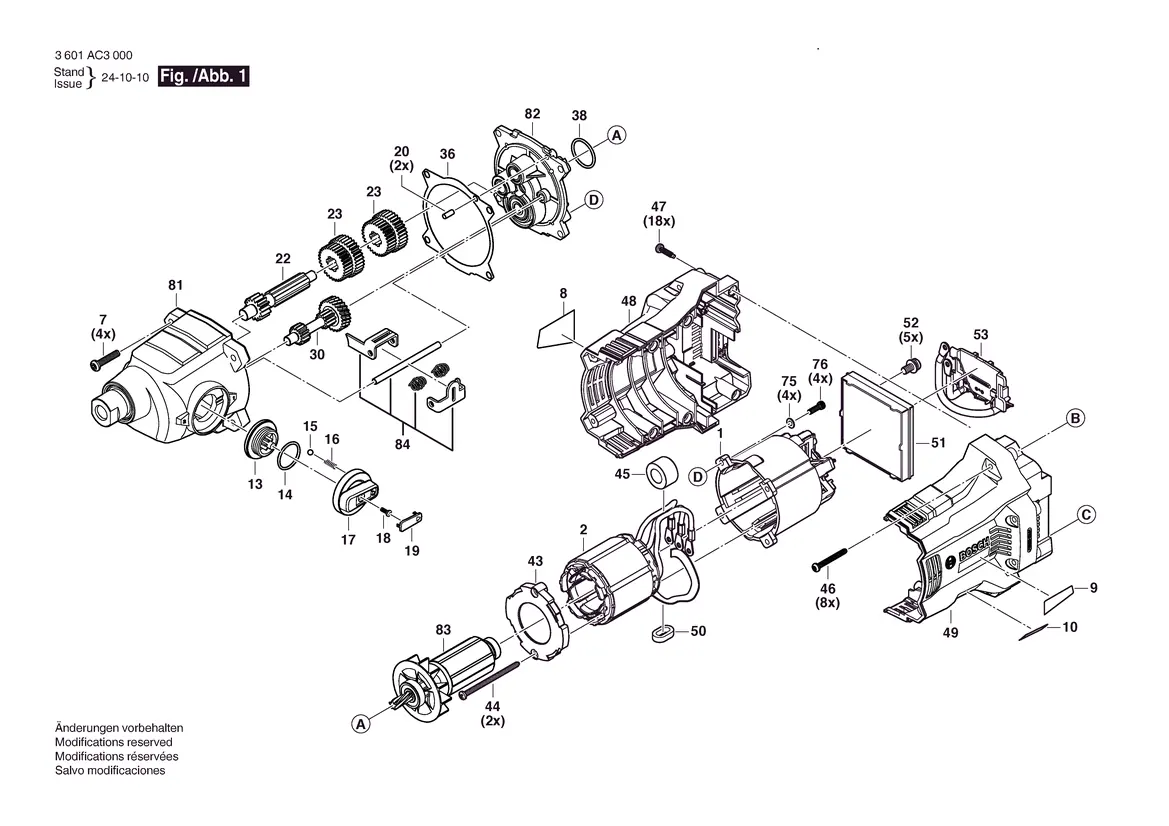

- Rysunek 1: Przedstawia główny korpus mieszarki, przekładnię oraz silnik.

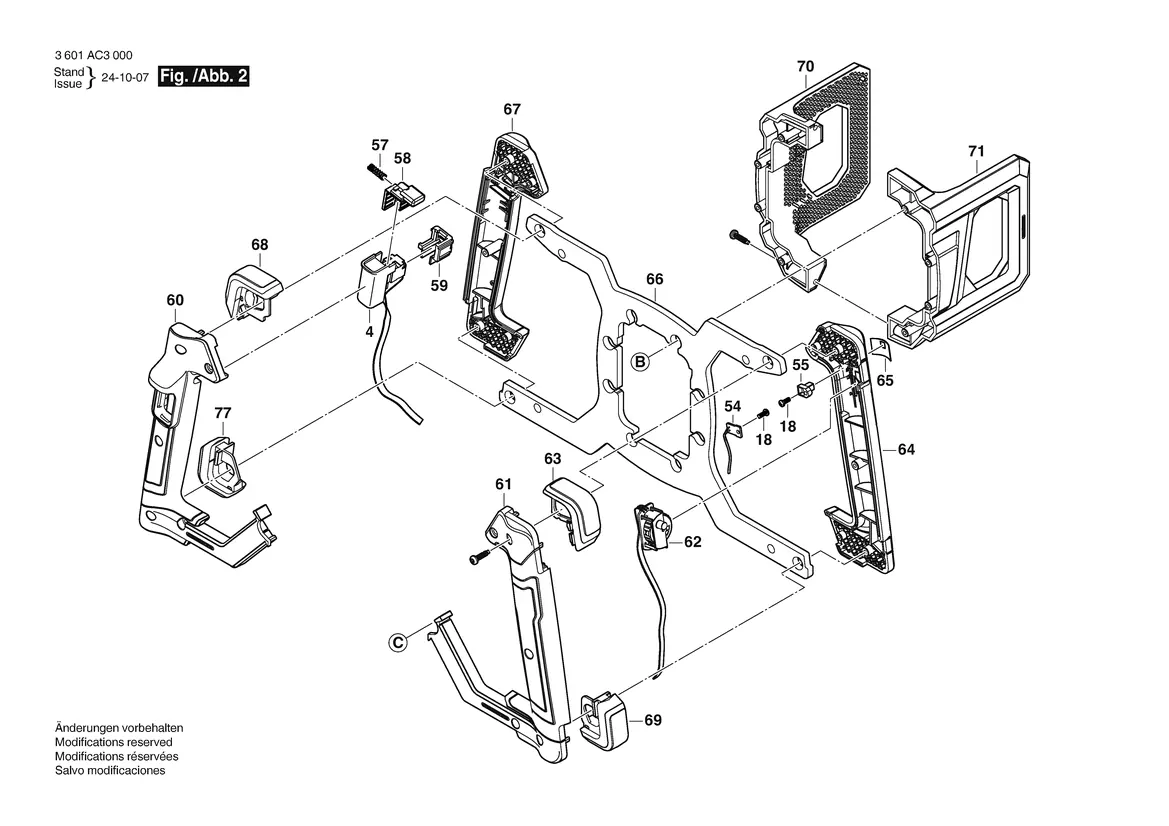

- Rysunek 2: Ukazuje szczegóły konstrukcyjne obudowy i uchwytów.

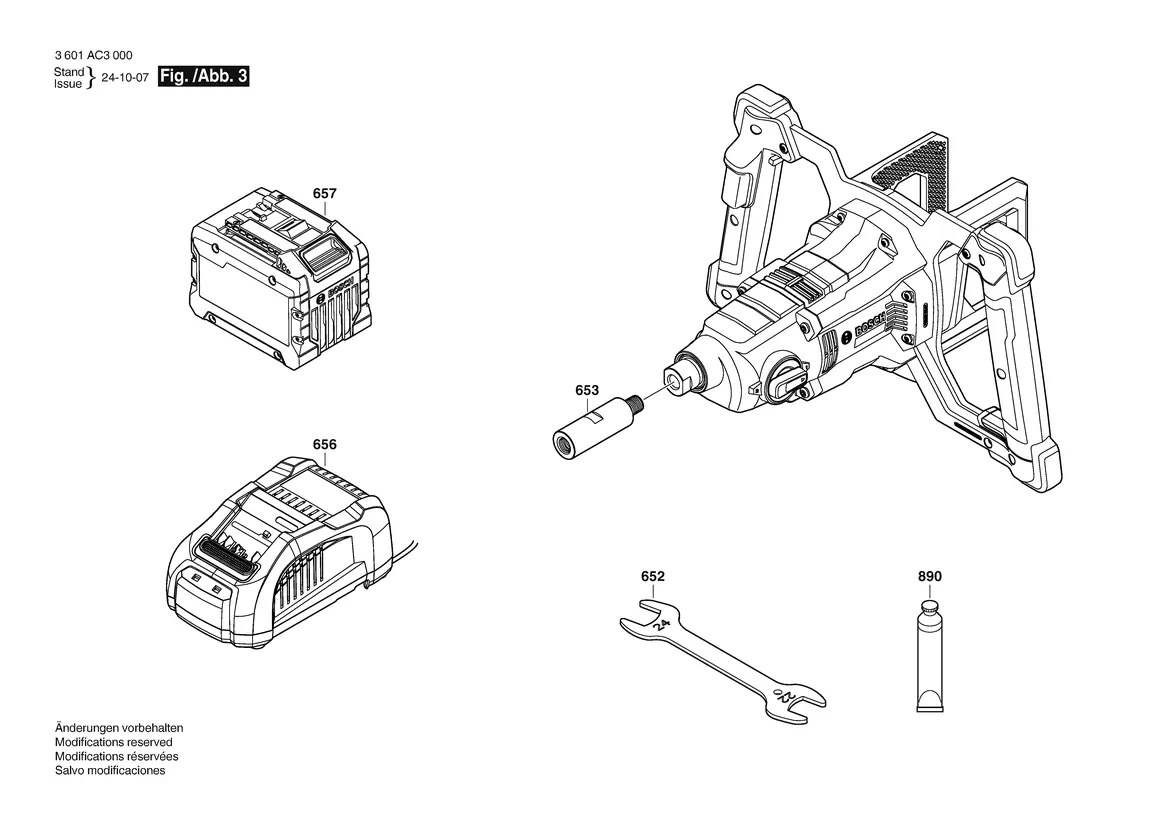

- Rysunek 3: Prezentuje akcesoria, w tym akumulator, ładowarkę oraz klucz montażowy.
Identyfikacja części
Każdy element na rysunkach jest oznaczony numerem, co ułatwia zamawianie części zamiennych w autoryzowanych serwisach Bosch. W przypadku konieczności naprawy lub wymiany podzespołów, należy posługiwać się numerem katalogowym urządzenia (3 601 AC3 000) oraz numerami części wskazanymi na schematach.
Informacje o producencie
Robert Bosch GmbH
Praktyczna pomoc
Ilustracje i schematy
- Rysunki przedstawiają rozstrzelony widok urządzenia (exploded view), co pozwala na identyfikację poszczególnych podzespołów.
- Numery na rysunkach odpowiadają konkretnym częściom zamiennym.
Zgodność modelu
- Dokument dotyczy modelu Bosch GRW 18V-160 o numerze katalogowym 3 601 AC3 000.
