Instrukcja części zamiennych nożyc do żywopłotu Bosch GHE 18V-50 (II)

Zobacz oficjalny schemat budowy i listę części zamiennych dla nożyc do żywopłotu Bosch GHE 18V-50 (II). Dokument zawiera szczegółowe rysunki złożeniowe ułatwiające serwis i naprawę urządzenia.

Obrazy z instrukcji

Kliknij obraz, aby powiększyć

Najważniejsze informacje

Niniejszy dokument jest oficjalną listą części zamiennych (widokiem rozstrzelonym) dla nożyc do żywopłotu Bosch GHE 18V-50 (II). Dokument nie zawiera instrukcji obsługi, zasad bezpieczeństwa ani procedur konserwacji, a służy wyłącznie do identyfikacji komponentów urządzenia w celach serwisowych i naprawczych.

Schemat budowy (widok rozstrzelony)

Dokument zawiera szczegółowe rysunki techniczne przedstawiające budowę wewnętrzną oraz zewnętrzną urządzenia:

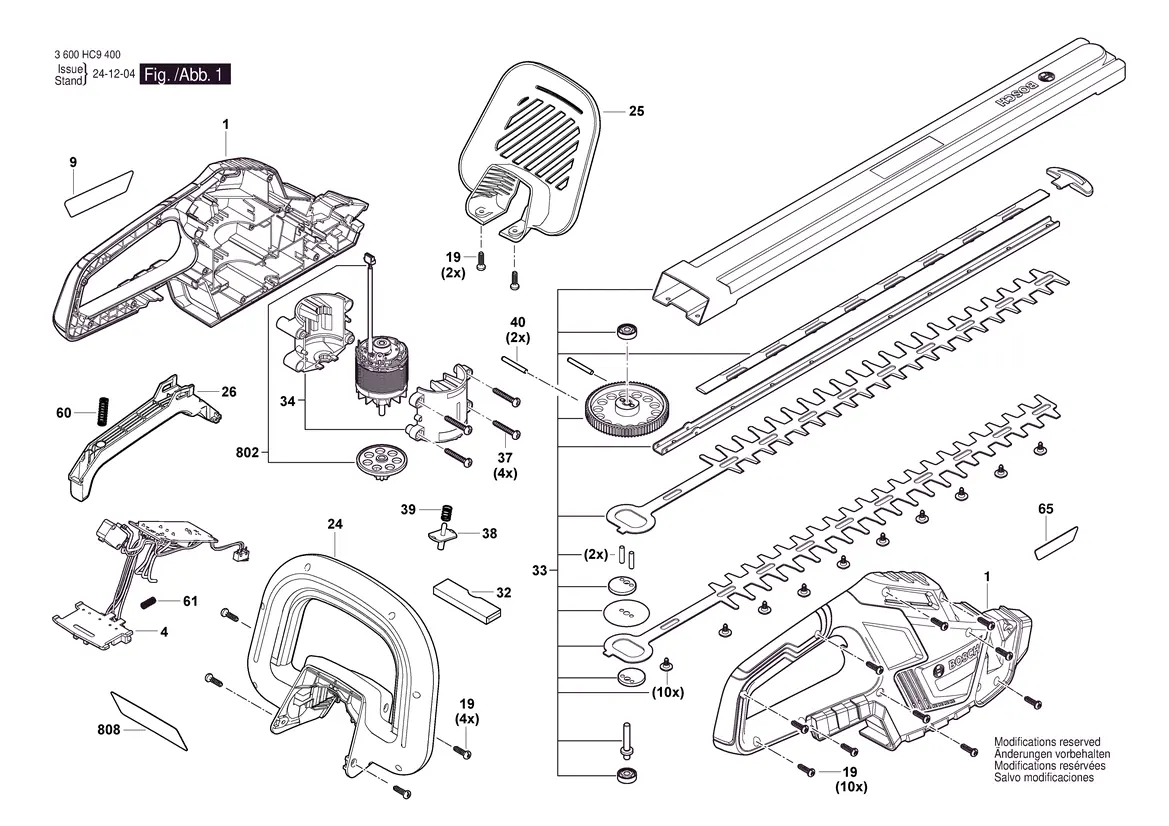

Schemat budowy wewnętrznej nożyc do żywopłotu
Schemat budowy wewnętrznej nożyc do żywopłotu

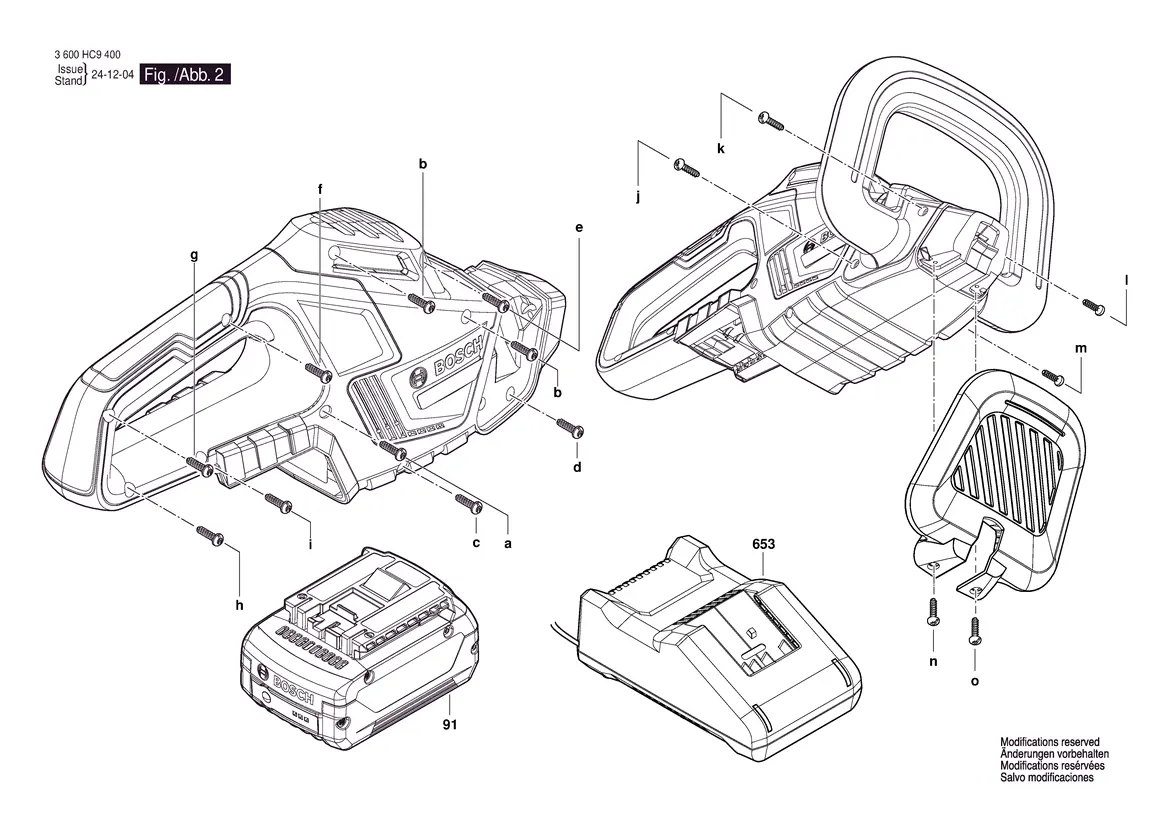

Schemat montażu obudowy i akumulatora
Schemat montażu obudowy i akumulatora
  • Rysunek 1 (Strona 2): Przedstawia wewnętrzne komponenty urządzenia, w tym silnik, mechanizm napędowy, listwę tnącą oraz elementy obudowy.
  • Rysunek 2 (Strona 3): Przedstawia sposób montażu obudowy zewnętrznej, rozmieszczenie śrub oraz sposób mocowania akumulatora i ładowarki.

W przypadku konieczności zakupu części zamiennych, należy posłużyć się numerami referencyjnymi wskazanymi na powyższych schematach. Wszelkie prace serwisowe powinny być wykonywane zgodnie z zaleceniami producenta. W razie wątpliwości dotyczących naprawy, zaleca się kontakt z autoryzowanym serwisem Bosch poprzez stronę https://www.boschtoolservice.com.

Informacje o producencie

Robert Bosch GmbH

Profil marki

Praktyczna pomoc

Przed użyciem

  • Zidentyfikuj numer części na schemacie przed zamówieniem.
  • Upewnij się, że posiadasz odpowiednie narzędzia do demontażu obudowy.
  • Weryfikuj zgodność części z modelem GHE 18V-50 (II) o kodzie 3 600 HC9 600.

Ilustracje i schematy

  • Rysunek 1: Widok rozstrzelony wewnętrznych podzespołów, silnika i mechanizmu tnącego.
  • Rysunek 2: Widok rozstrzelony obudowy zewnętrznej i punktów montażowych.
