Lista części zamiennych nożyc do żywopłotu Bosch GHE 18V-60 (II)

Szczegółowa lista części zamiennych oraz schematy budowy nożyc do żywopłotu Bosch GHE 18V-60 (II). Znajdź numery katalogowe komponentów i zobacz schemat montażowy urządzenia.

Spis treści

Obrazy z instrukcji

Kliknij obraz, aby powiększyć
Schemat budowy nożyc do żywopłotu (Fig. 1) Strona 1 Schemat budowy nożyc do żywopłotu (Fig. 2) Strona 2

Najważniejsze informacje

Niniejszy dokument jest oficjalną listą części zamiennych oraz schematem budowy nożyc do żywopłotu Bosch GHE 18V-60 (II). Dokument nie zawiera instrukcji obsługi, zasad bezpieczeństwa ani procedur konserwacji, a służy wyłącznie do identyfikacji komponentów urządzenia w celach serwisowych i naprawczych.

Schematy budowy

Dokument zawiera szczegółowe rysunki techniczne (tzw. widoki rozstrzelone), które przedstawiają wszystkie elementy składowe urządzenia. Numery widoczne na rysunkach odpowiadają numerom pozycji w tabeli części zamiennych.

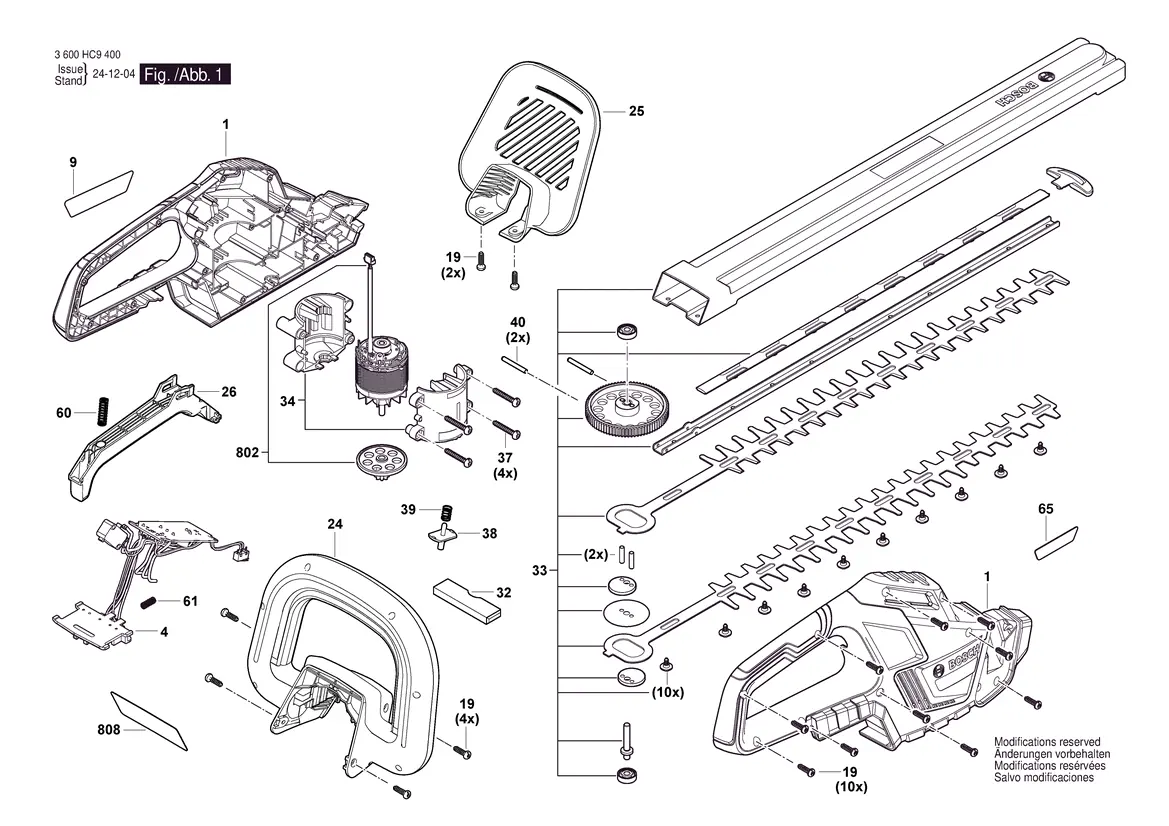

Schemat budowy nożyc do żywopłotu (Fig. 1)
Schemat budowy nożyc do żywopłotu (Fig. 1)

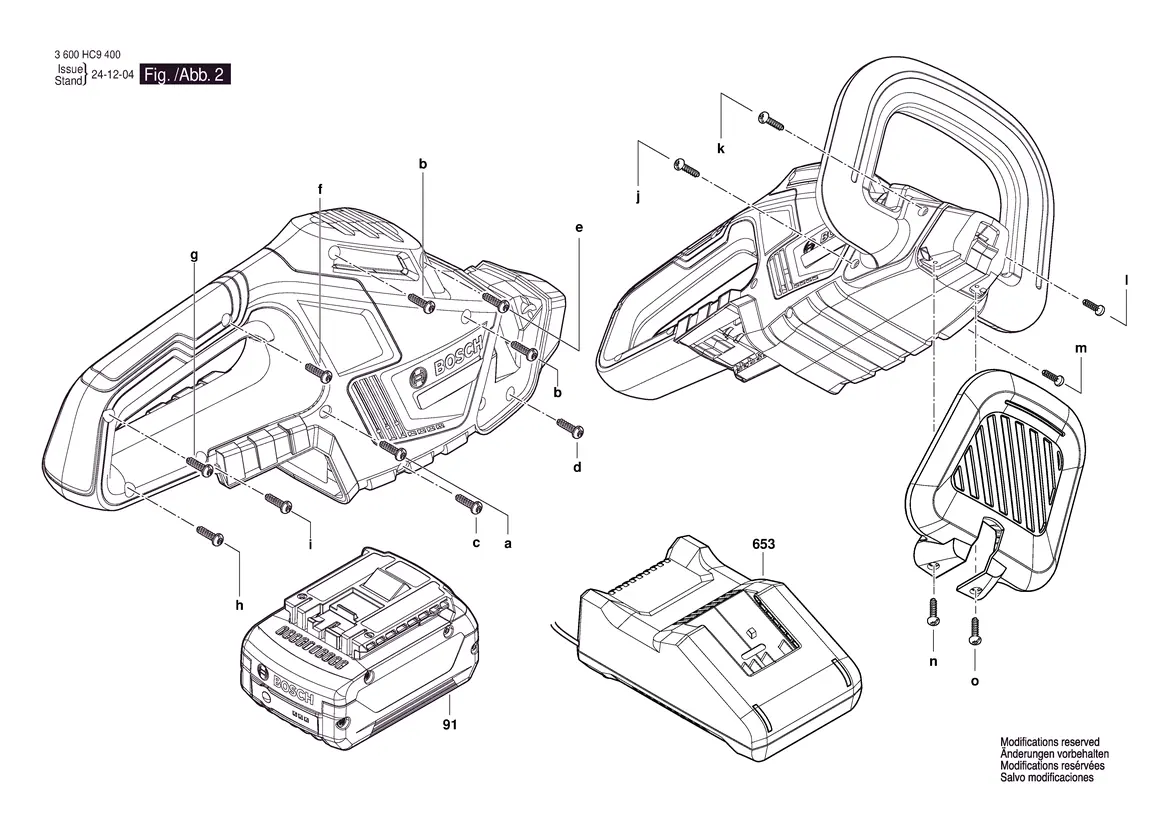

Schemat budowy nożyc do żywopłotu (Fig. 2)
Schemat budowy nożyc do żywopłotu (Fig. 2)

Lista części zamiennych

W tabeli części zamiennych znajdują się następujące informacje:

  • Item: Numer pozycji odpowiadający elementowi na schemacie.
  • Part Number: Unikalny numer katalogowy części, niezbędny przy zamawianiu komponentów.
  • Description: Nazwa części w języku angielskim.
  • Illustration: Numer rysunku, na którym znajduje się dana część.

Informacje o producencie

Robert Bosch GmbH

Profil marki
Strona producenta https://www.bosch.pl Wsparcie https://www.bosch-home.com/pl/pl/serwis/ Manuale producenta https://www.bosch-home.com/pl/pl/serwis/instrukcje-obs%C5%82ugi.html

Praktyczna pomoc

Ilustracje i schematy

  • Rysunki techniczne (Fig. 1 i Fig. 2) pokazują rozłożone na części nożyce do żywopłotu.
  • Każdy element na schemacie jest oznaczony numerem, który odnosi się do tabeli części zamiennych.

Zgodność modelu

  • Dokument dotyczy modelu GHE 18V-60 (II) o numerze katalogowym 3 600 HC9 400.
